Топливораздаточный модуль Exzotron EFL 6.0 (9-36В)

Топливораздаточный модуль Exzotron EFL 6.0 (9-36В)#

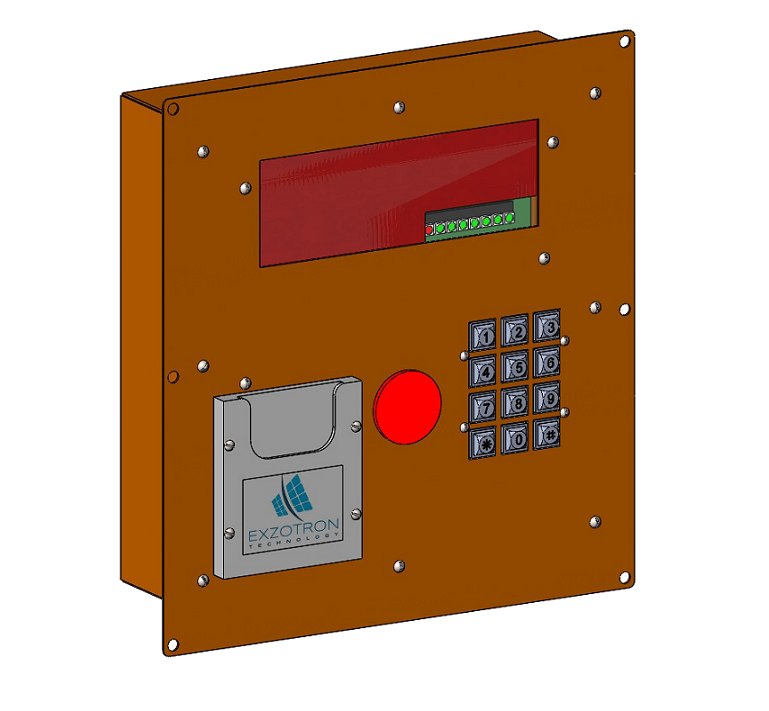

Топливораздаточный модуль Exzotron EFL 6.0 предназначен для автоматизации процесса выдачи топлива с точной дозировкой и идентификацией получателя по RFID-картам. Он обеспечивает надежный учет и контроль расхода топлива, повышая эффективность и безопасность операций.

Ключевые характеристики#

Напряжение питания: 9-36 В
Ток потребления: 2 А
Максимальное напряжение на контактах реле: 270 В переменного тока
Габариты: 260 мм x 245 мм x 75 мм
Масса: 2,2 кг

Основные возможности#

Подключение к различным счетчикам и источникам сигнала: поддержка счетчиков с импульсным выходом, ППО, ДД через УСС или ДО, объемомеров через генераторы импульсов и другие.
Нормированный выход: устранение ложных импульсов и определение действительных показаний выдачи, особенно актуально для заправщиков с УСС.
Питание для устройств снятия сигнала: обеспечение питания для УСС, датчиков оборотов, генераторов импульсов, которые не имеют встроенных предохранителей и рассчитаны на специфические параметры питания.
Цветовая LED-индикация: отображение важных параметров, включая текущую выдачу, тотальный счетчик и лимитированную выдачу.
Отображение остатка в емкости: возможность отображения показаний датчиков уровня топлива (ДУТ).
Точный налив: последний литр раздается через малый канал двухконтурного клапана, что снижает гидроудары и обеспечивает точность дозировки.
Металлическая клавиатура: для дозовой выдачи, переключения показаний, программирования карт и управления устройством.
Считыватель RFID-карт: для идентификации получателя и блокировки несанкционированной выдачи.
Кармашек для RFID-карты: при размещении карты в кармашке начинается выдача топлива.
Кнопка пуск/стоп: для начала и экстренной остановки выдачи.
Пломбируемый байпас: для выдачи без карты в случае необходимости.
Элементы быстрого монтажа/демонтажа: простое подключение к питанию, клапану и выходу счетчика.
Интеграция с системами мониторинга: совместимость с различными системами мониторинга, такими как Виалон, Омником, Автограф, Форт и другие.
Передача данных в программные приложения и облачные системы контроля: возможность передачи данных в различные программные решения для анализа и отчетности.

Порядок эксплуатации#

Установка: подключите питание, клапан и выход счетчика к соответствующим разъемам модуля.
Настройка: используйте металлическую клавиатуру для программирования карт, установки лимитов и других параметров.
Идентификация: вставьте RFID-карту в кармашек для начала выдачи топлива.
Выдача топлива: нажмите кнопку пуск/стоп для начала или остановки процесса раздачи.
Мониторинг: отслеживайте параметры работы модуля через LED-индикацию и передавайте данные в систему мониторинга для анализа.

Важные ограничения#

Совместимость: убедитесь в совместимости модуля с используемыми счетчиками и системами мониторинга.
Питание: используйте источник питания в диапазоне 9-36 В для корректной работы устройства.
Установка: соблюдайте инструкции по монтажу и подключению для обеспечения безопасности и надежности работы.

Типовые ошибки#

Неправильное подключение: проверьте правильность подключения всех компонентов перед запуском системы.
Несоответствие параметров питания: используйте источник питания с соответствующими характеристиками для предотвращения повреждения устройства.
Неисправности RFID-считывателя: при проблемах с идентификацией получателя проверьте состояние RFID-карты и считывателя.
