EFD — контроллер учёта топлива по импульсному счётчику

EFD — контроллер Exzotron для подсчёта топлива при помощи установленного в топливную систему счётчика (импульсного датчика расхода). Ведёт два независимых учёта — тотальный счётчик (не сбрасывается) и разовую раздачу (сбрасывается кнопкой «сброс»), отображает уровень топлива в баке и лимит на выдачу (совместно с трекером Галилео), передаёт показания по RS485 (протокол LLS).

1. Основные электрические параметры#

2. Описание работы#

EFD предназначен для подсчёта топлива при помощи установленного в топливную систему счётчика. Ведётся два учёта — разовая раздача и тотальный счётчик. Разовую раздачу можно сбросить кнопкой «сброс». Есть возможность изменить вид отображения — целые литры (XXXXXX.), с десятыми (XXXXX.X), с сотыми (XXXX.XX).

Тотальный счётчик не сбрасывается, учёт ведётся в литрах, отображается как XXXXXX. EFD может отображать миллионы литров тотального счётчика, не помещающиеся в основном отображении. Помимо этого есть возможность отображения лимита на выдачу топлива, а также уровня топлива в баке (эти два режима работают совместно с трекером Галилео).

Основные режимы (тотальный и разовый счётчики) переключаются кнопкой «режим». В режиме разовой раздачи кнопка «сброс» сбрасывает счётчик. В режиме тотального счётчика при нажатии «сброс» происходит переключение на отображение подрежимов: миллионы тотального счётчика, лимит и уровень топлива. Для настройки параметров внутри имеется кнопка «MOD».

Для просмотра миллионов литров нужно нажать «сброс», находясь в режиме отображения тотального счётчика — данные будут иметь формат -XX.YYY, где XX — миллионы, YYY — тысячи литров.

3. Типы счётчика (параметр 3)#

В параметре 3 задаётся вид счётчика и назначение счётных входов:

Выходные импульсы могут иметь кратность 0.01, 0.1 или 1 литр. Выход может иметь как положительные, так и отрицательные импульсы — полярность переключается на плате перемычками. Есть возможность включить режим гальванической развязки — усиленный выход оптопары.

EFD также умеет работать с однофазными счётчиками топлива, но при этом отсутствует защита от обратного хода счётчика. В этом режиме можно задать задержку, чтобы отфильтровать дребезг и помеху — длительность вычисляется по формуле X = 80 мс / t, где t — нужная задержка в миллисекундах. Например, для задержки 5 мс параметр 4 будет равен 80/5 = 16.

4. Коэффициент величины импульса (параметры 1 и 2)#

Коэффициент, задающий настройки счётчика, определяется величиной одного импульса — она вычисляется из самого коэффициента (параметр 1) и его множителя (параметр 2).

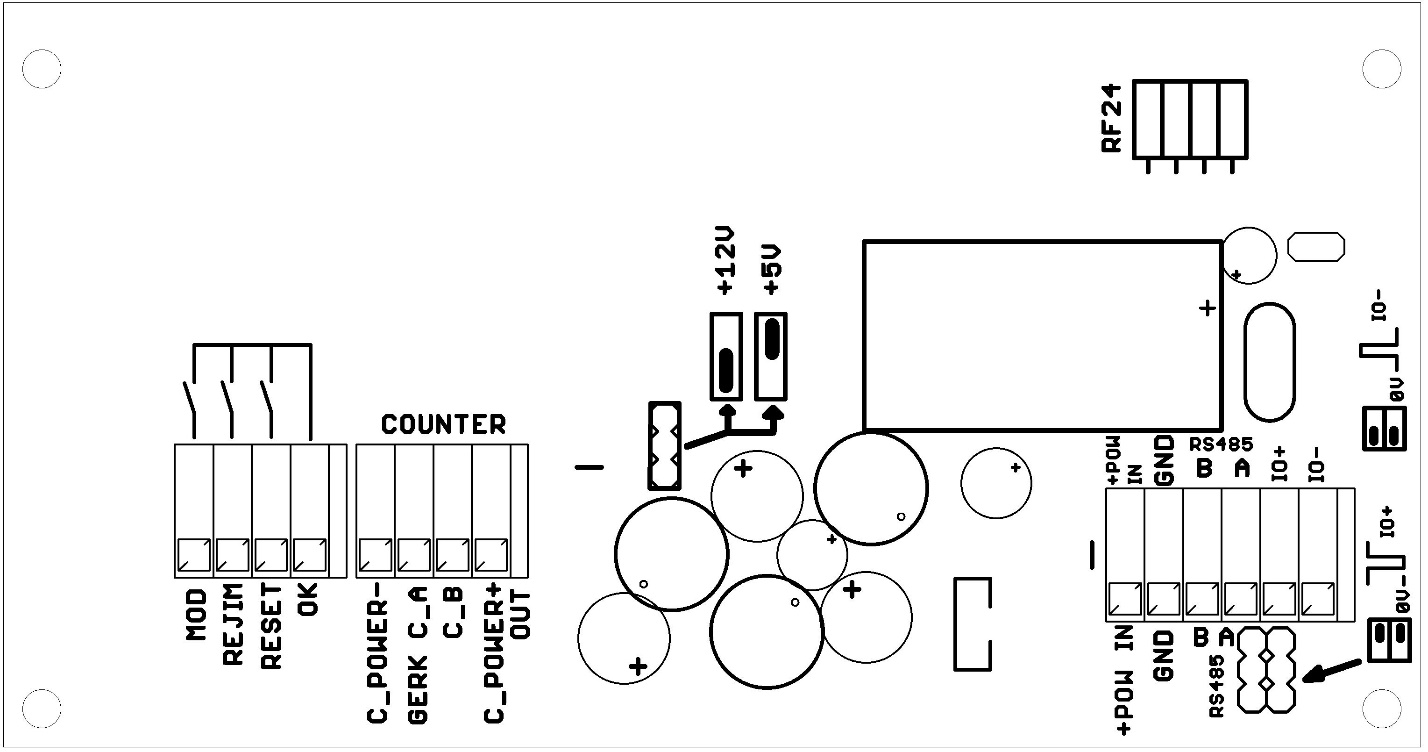

5. Подключение к плате прибора#

Назначение основного терминала:

• +POW IN — плюс входного питания
• GND — минус входного питания (масса)
• A, B — RS485

IMP_O + — положительный импульсный выход (при установке джамперов выбора полярности — для режима отрицательных выходных импульсов). Сигнал: ------_------_------_------

IMP_O - — отрицательный импульсный выход (при установке джамперов выбора полярности — для режима положительных выходных импульсов). Сигнал: ___-___-___-___

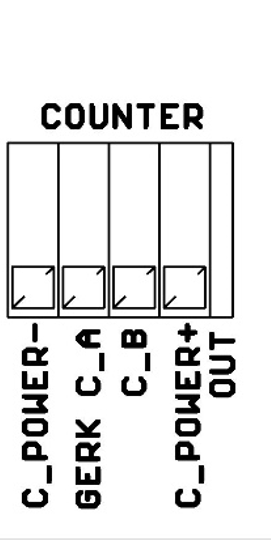

Назначение терминала COUNTER (счётчик):

• C_POWER- — минус питания счётчика
• C_A — фаза A счётчика
• C_B — фаза B счётчика
• C_POWER+ — плюс питания счётчика (напряжение формируется внутренним стабилизатором EFD)

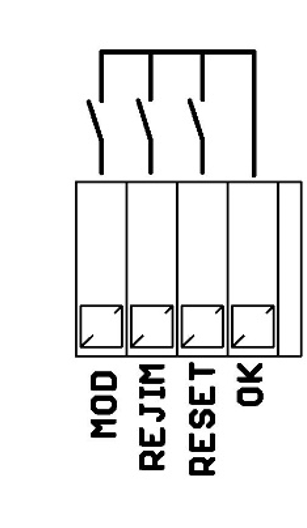

Подключение кнопок управления. Кнопка «MOD» может быть продублирована и подключена по аналогии с кнопками сброса и режима.

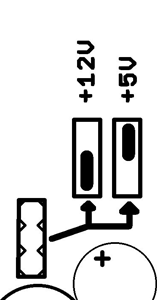

Подключаемый датчик счётчика может быть запитан от 5 или от 12 вольт — значение задаётся перемычкой-переключателем на плате.

6. Настройка параметров прибора#

Для редактирования и просмотра параметров прибора нужно снять прозрачную крышку и нажать кнопку MOD KEY. Редактирование значения производится кнопками «режим» (+) и «сброс» (−). Информация отображается в формате NN.XXXX, где NN — номер параметра, XXXX — его значение. Для смены номера параметра повторно нажмите MOD KEY.

7. Рекомендованные значения для разных счётчиков#

Для перевода значений EFD в значения EFR (EFL с клавиатурой) используется формула: EFR = 4 000 000 / EFD, и наоборот EFD = 4 000 000 / EFR. Формула корректна, если множитель EFD равен нулю; если множитель равен 1 — делить нужно на 400 000.

8. Протокол обмена — команда 0x41#

Внутри команды 0x41 есть подкоманда — сделано для минимизации обработки. Запрос и ответ занимают по 20 байт.

Переключение главного меню (D0 запроса): 0 — не переключать; 1 — тотальный; 2 — раздача; 3 — миллионы литров; 4 — ДУТ; 5 — транслируемое значение лимита.

Для всех подкоманд ответ имеет одинаковый состав:

• D0–D3 — TOTAL3…TOTAL0: тотальный счётчик
• D4 — TOTAL_M3, 1/100 Л
• D5–D6 — RAZD1, RAZD0: величина раздачи на данный момент
• D7 — RAZD_M3, 1/100 Л
• D8–D12 — негативные значения TOTAL3…TOTAL0 и TOTAL_M3 (1/100 Л)

Подкоманда 0 — запрос статуса#

D2–D4 — A2 A1 A0: транслируемое число «A», ДУТ (уровень топлива). D5–D7 — B2 B1 B0: число «B». D8–D10 — C2 C1 C0: число «C», лимит. D11–D13 — D2 D1 D0: число «D». D14, бит 0 — сброс счётчика раздачи.

Формат числа: X2 биты 4–0, X1, X0 — само число; X2 биты 7–5 — позиция десятичной точки (0 — XXXXXX, 1 — XXXXXX., … 6 — X.XXXXX).

Подкоманда 1 — терминал#

D2 биты 0–3 — номер пункта, в который заносится значение (0–15); биты 4–7 — количество пунктов (0–15 соответствуют 1–16). D3 биты 0–4 — номер выводимого пункта (1–16, соответствуют 0–15; если 0 — пункт не меняется); бит 5 — 1: терминал, 0: стандарт. D4–D9 — сегментные данные.

Примеры пакетов#
