Объекты — руководство пользователя
Раздел «Объекты» — главный экран спутникового мониторинга транспорта: карта с местоположением техники, список объектов компании слева, панель свойств выбранного объекта и нижняя панель с журналами и графиками. Это самый крупный раздел системы, поэтому в этом руководстве он разобран по частям — шапка, список объектов, карта, трек объекта, панель свойств, нижняя панель с вкладками, геозоны, план посева, справочники агромодуля и отчёты — с пронумерованными подписями прямо на скриншотах реального интерфейса.
У раздела есть три режима отображения, переключаемые тремя кнопками рядом с названием раздела (см. раздел 2): «Старый интерфейс» — табличный список объектов без карты, «Новый интерфейс» — карта со списком (описан в разделах 1–7), «Геозоны» — редактор геозон вместо списка объектов (раздел 8) с отдельной панелью «План посева» (раздел 9). Режим запоминается в браузере.
1. Общий вид экрана#
Экран состоит из четырёх частей: шапка сверху (общая для всего приложения), список объектов слева, карта справа и, при необходимости, нижняя панель с вкладками под картой.

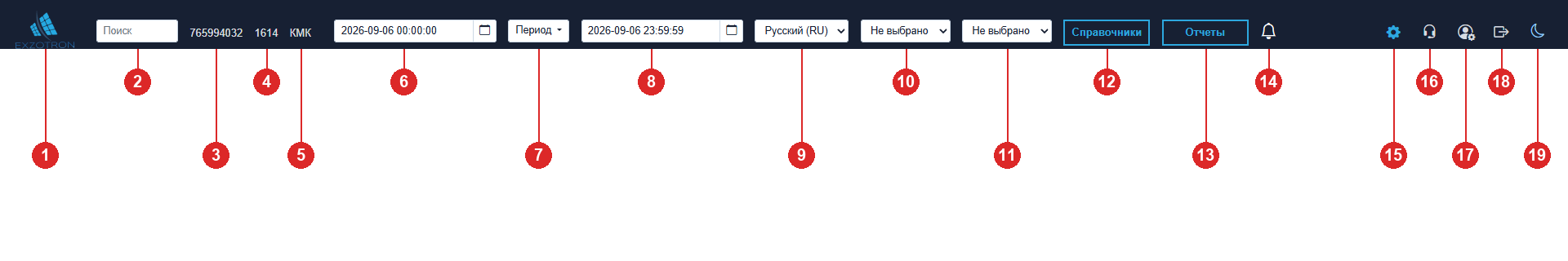

2. Шапка#
| № | Элемент | Описание |
|---|---|---|
| 1 | Логотип | Двойной клик открывает дашборд компании. Одиночный клик не действует. |
| 2 | Поиск | Общее поле поиска приложения. В новом интерфейсе «Объектов» на список и карту не влияет — у списка объектов есть собственное поле поиска (раздел 3). |
| 3 | Логин пользователя | Учётная запись, под которой вы вошли. |
| 4 | ID компании | Числовой идентификатор активной компании. |
| 5 | Название компании | Название активной компании. |
| 6 | Дата «с» | Начало периода, за который показываются данные (отчёты, журналы). |
| 7 | Период | Готовые пресеты дат: «Последние 3 часа», «Последние 24 часа», «Текущий день», «Вчерашний день», «Текущая неделя», «Прошедшая неделя», «Текущий месяц», «Прошедший месяц». Заполняет поля «с» и «по» одним кликом. |
| 8 | Дата «по» | Конец периода. |
| 9 | Язык | Русский / English / العربية — переключает язык интерфейса. |
| 10 | Подразделение | Фильтр по подразделению компании. «Не выбрано» — без ограничения. |
| 11 | Контрагент | Фильтр по контрагенту. «Не выбрано» — без ограничения. |

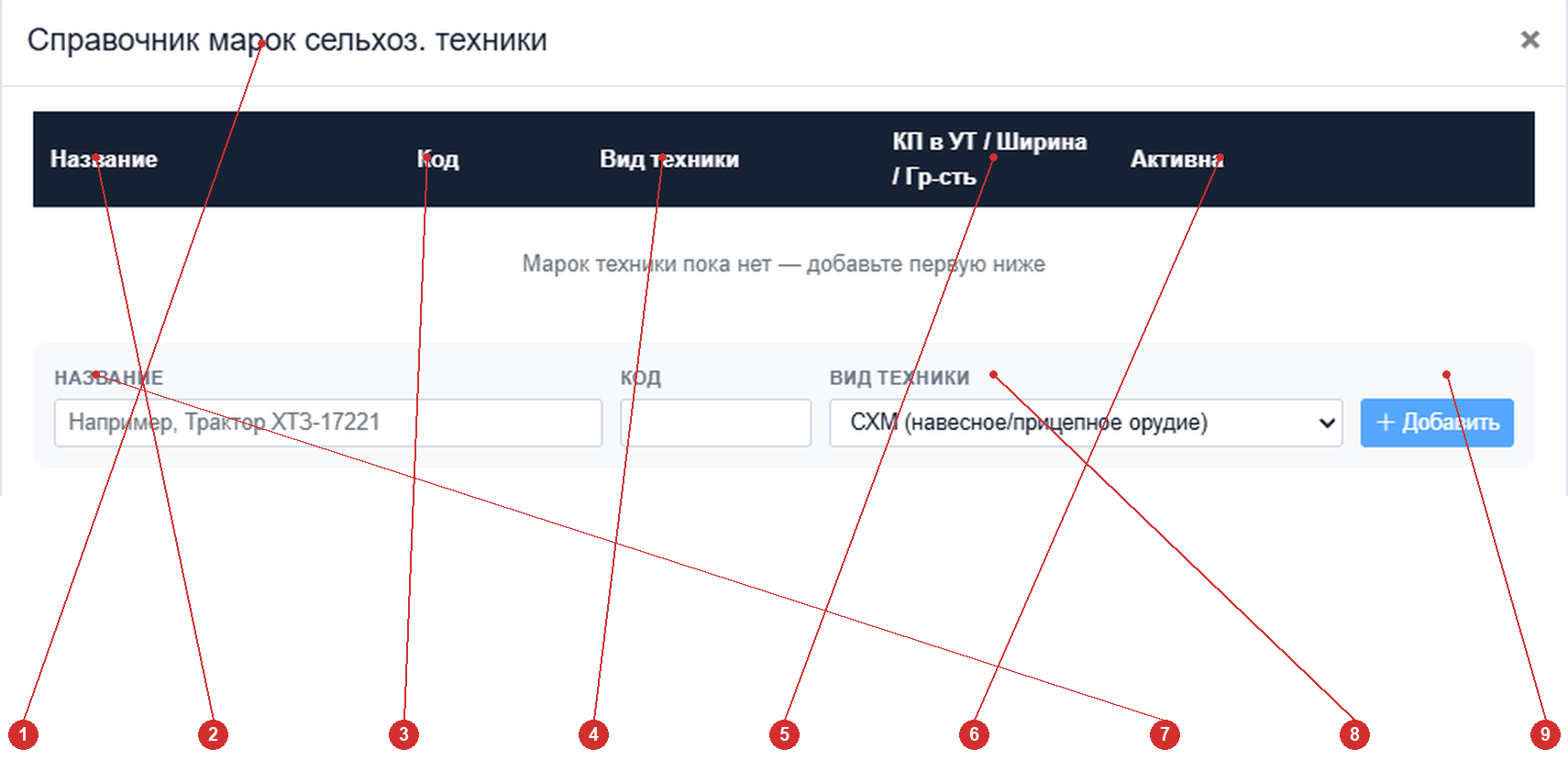

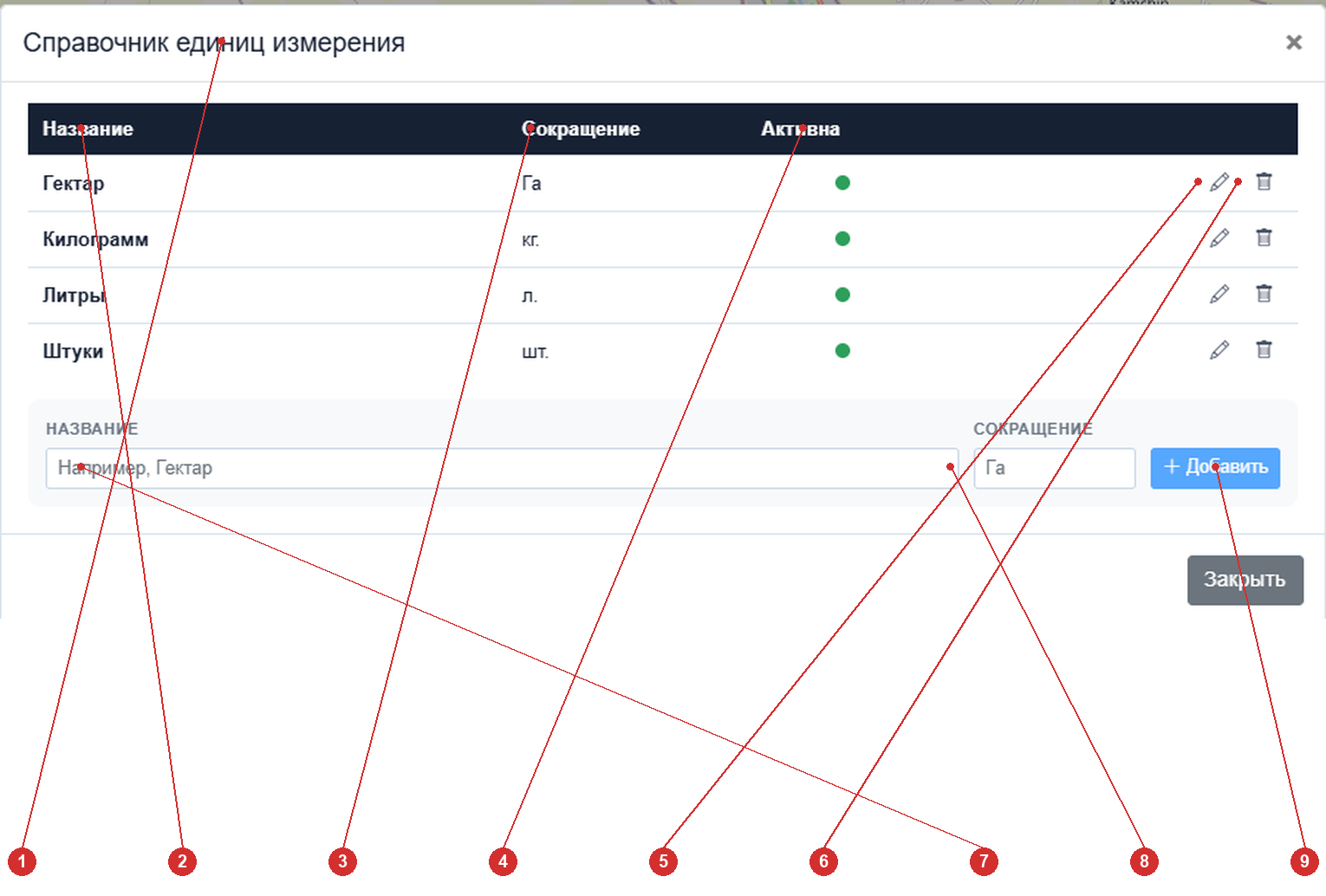

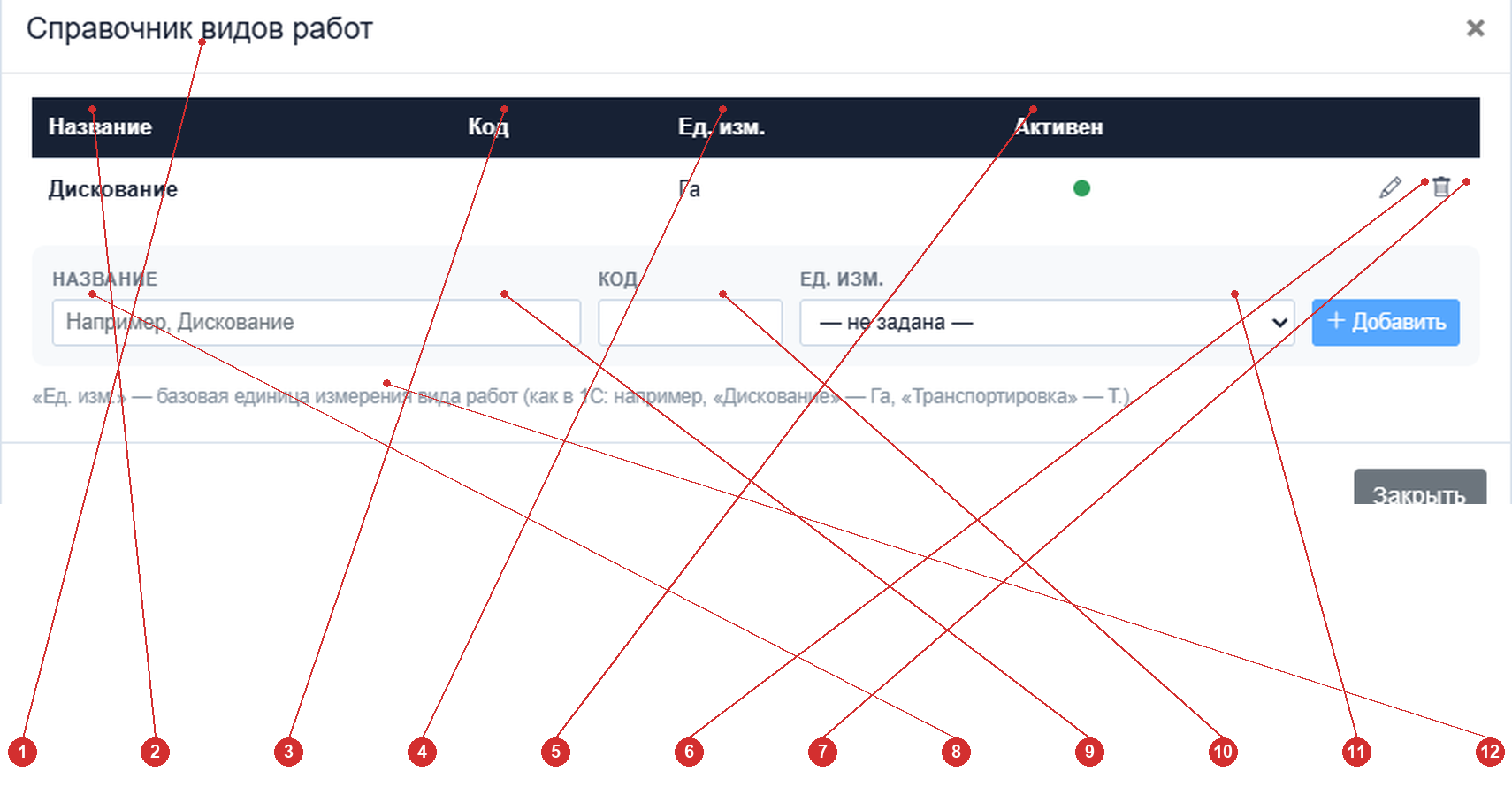

| 12 | Справочники | Показывается только в разделе «Объекты». Набор пунктов зависит от профиля компании — например, для агропредприятия: «Справочник культур», «Справочник видов работ», «Справочник единиц измерения», «Справочник марок сельхоз. техники», «Справочник технологических операций», «Прицепные агрегаты». |

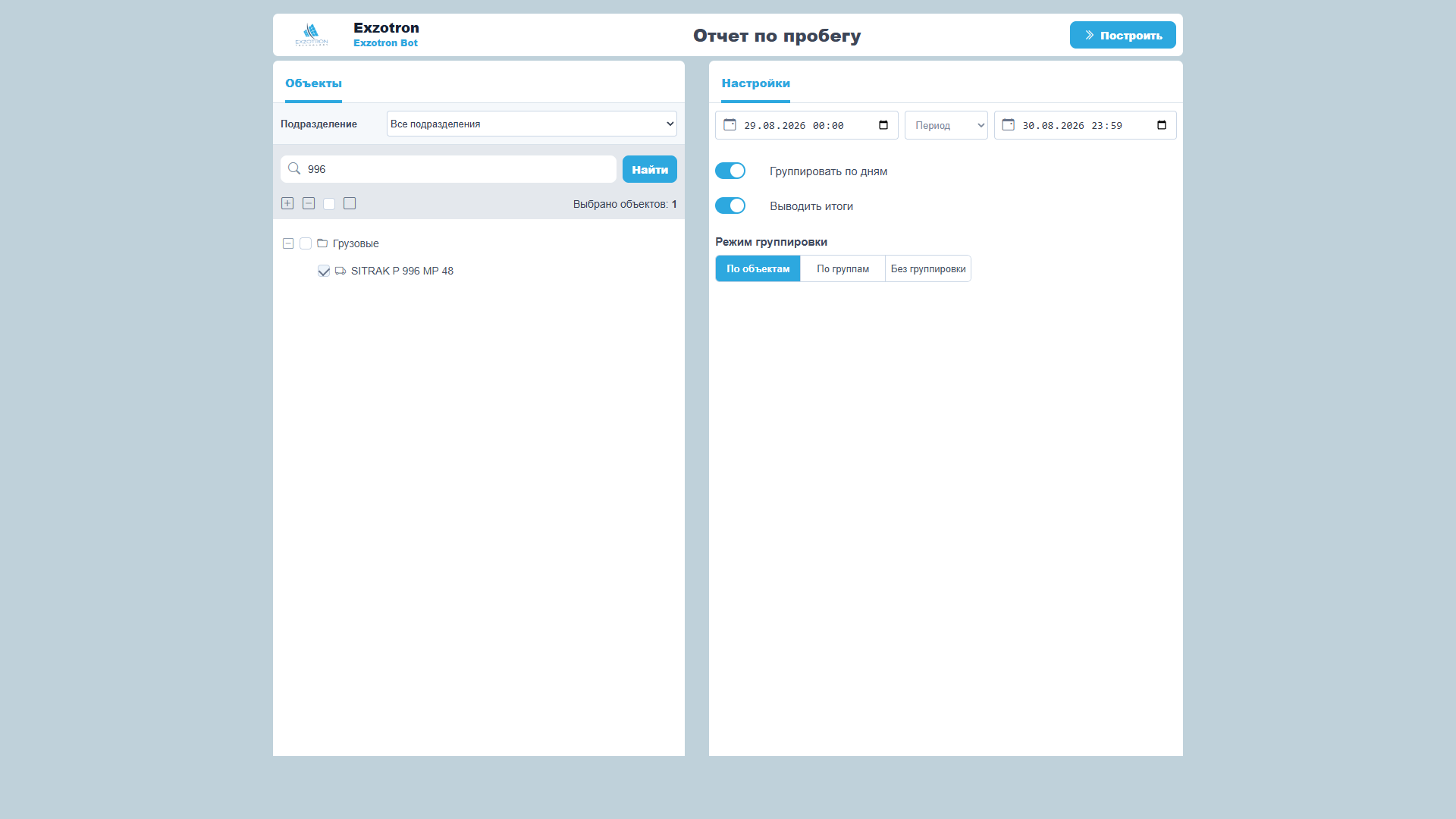

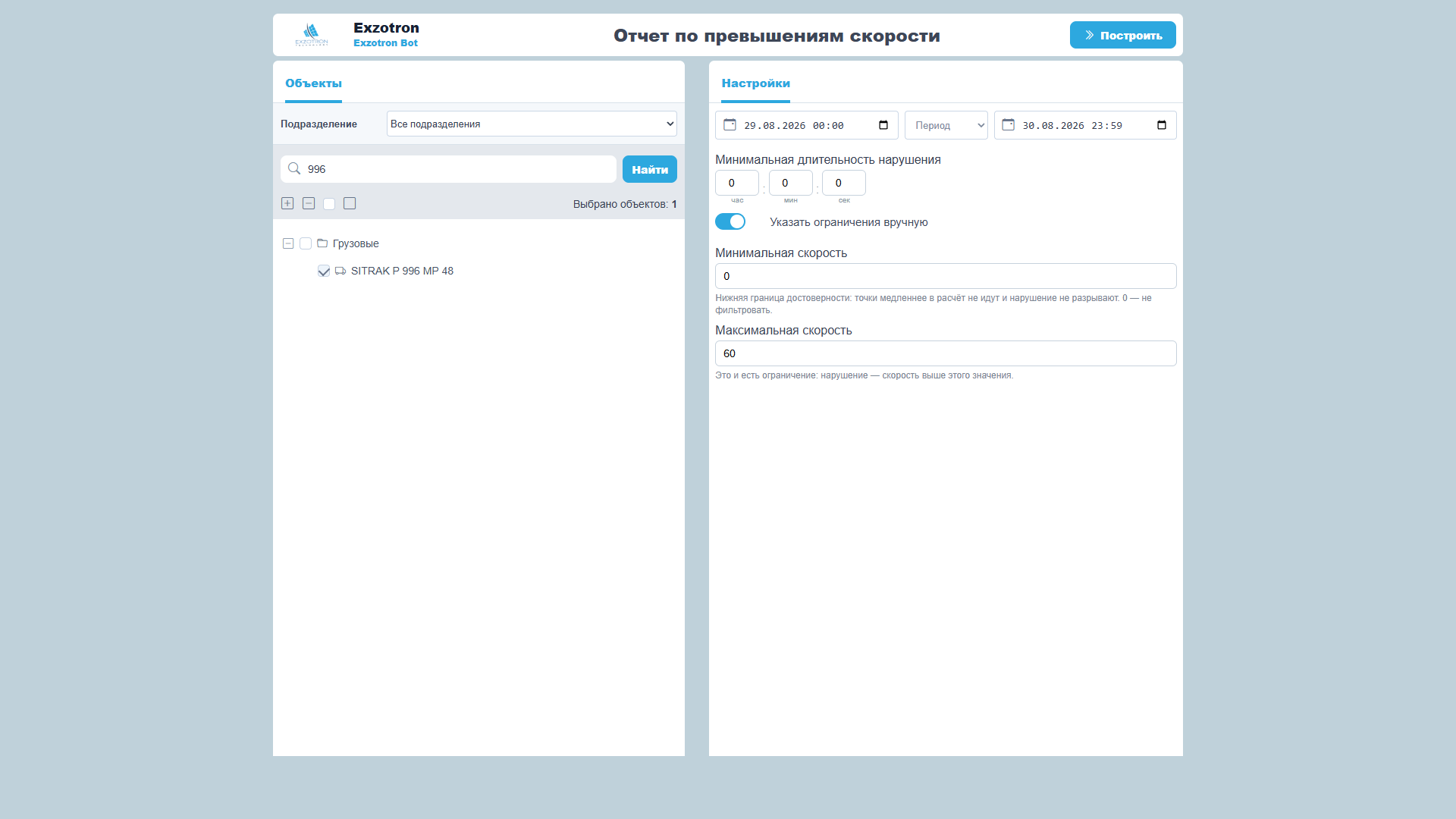

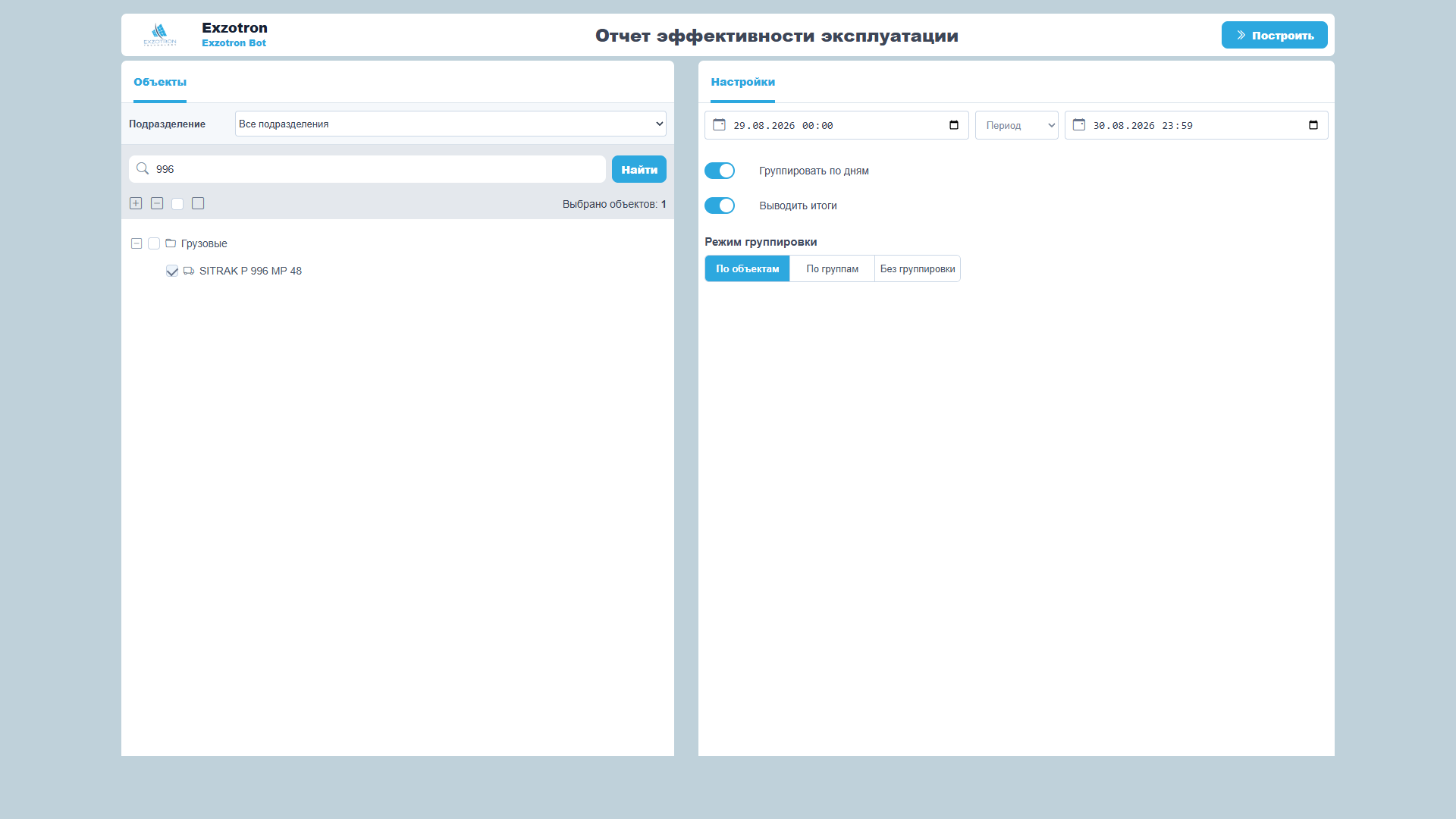

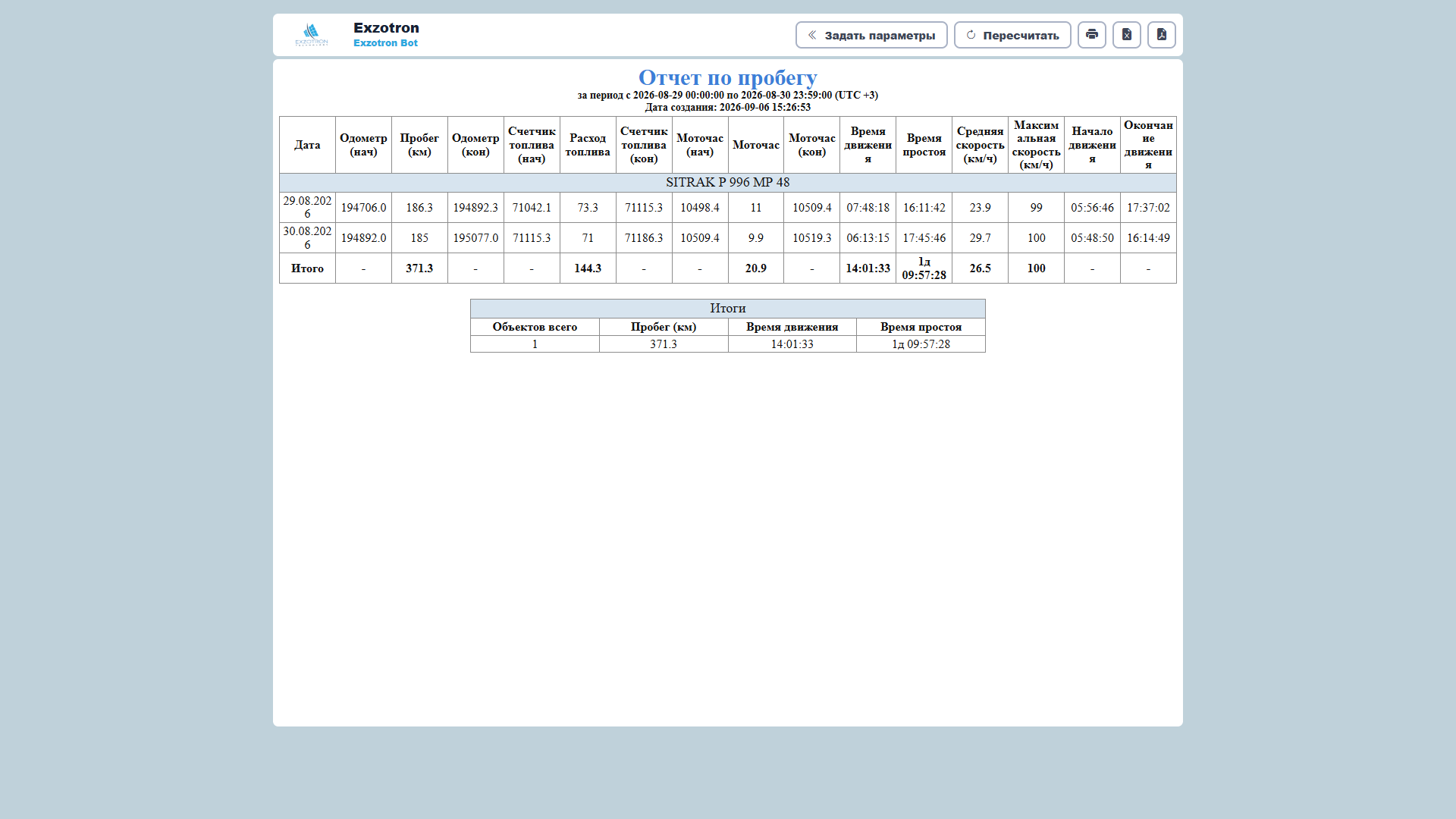

| 13 | Отчёты | Тоже только в разделе «Объекты»: «Отчёт по пробегу», «Отчёт: Действия по объекту», «Отчёт: Геозоны», «Отчёт: Превышения скорости», «Отчёт: Расход топлива», «Отчёт эффективности эксплуатации», «Отчёт по температуре», «Отчёт о работе механизмов». |
| 14 | Уведомления по задачам | Колокольчик с количеством непрочитанных. Внутри — список уведомлений, кнопка «Прочитать все», пустое состояние «Нет уведомлений». |
| 15 | Настройки (шестерёнка) | Пункт «Super» — виден только суперпользователю, открывает служебные настройки геокодера и системные параметры. |
| 16 | Техподдержка (наушники) | «Отправить заявку в техподдержку». Если у пользователя не указан email в настройках — предупреждение указать его сначала. |
| 17 | Настройки пользователя | Личные настройки: цвет трека на карте, показывать ли все объекты компании или только назначенные, показывать ли названия геозон на карте. |
| 18 | Выход | Завершение сеанса. |
| 19 | Тёмная / светлая тема | Переключает оформление интерфейса. |

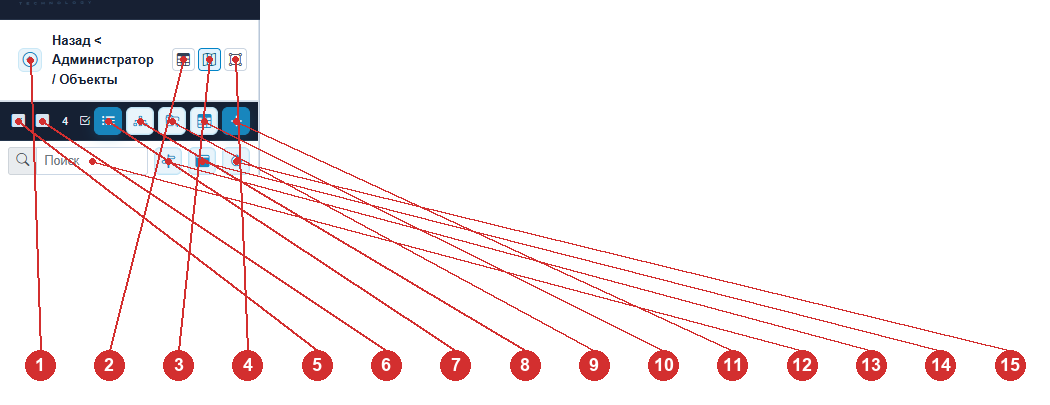

3. Список объектов и его элементы управления#
Название раздела в левой панели показывает путь навигации — «‹пункт› < Администратор / Объекты». Под ним — панель инструментов списка.
| № | Элемент | Описание |
|---|---|---|
| 1 | Стрелка «назад» | Возврат к списку разделов Администратора. |
| 2 | Старый интерфейс | Переключение на табличный вид без карты. |
| 3 | Новый интерфейс | Текущий режим — карта со списком (описывается в этом руководстве). |
| 4 | Геозоны | Переключение на редактор геозон вместо списка объектов. |
| 5 | Выбрать все | Отмечает чекбоксы всех объектов списка. |
| 6 | Очистить выбор | Снимает все отметки. |
| 7 | Список | Плоский список объектов (текущий режим). |
| 8 | Дерево | Список сгруппирован по группам объектов, с перетаскиванием (drag-and-drop) между группами. |
| 9 | Добавить группу | Открывает форму «Добавить группу»: название группы, родительская группа, кнопки «Продолжить» / «Отмена». |
| 10 | Табличный вид (массовое редактирование) | То же самое, что кнопка «Старый интерфейс» (2) — переключает на табличный режим для редактирования сразу многих объектов. |
| 11 | Добавить объект | Открывает модальное окно создания нового объекта мониторинга. |
| 12 | Поиск по списку | Фильтрует список объектов по названию — работает независимо от общего поиска в шапке. |
| 13 | Трек за период | Строит на карте трек выбранного объекта за период из шапки. Недоступна, если объект не выбран. |
| 14 | Открыть нижнюю панель | Разворачивает нижнюю панель (раздел 7) — сразу на вкладке «Графики», если у объекта отмечены датчики для графика, иначе на вкладке «Сообщения». |
| 15 | Обновить | Перезагружает список объектов. |

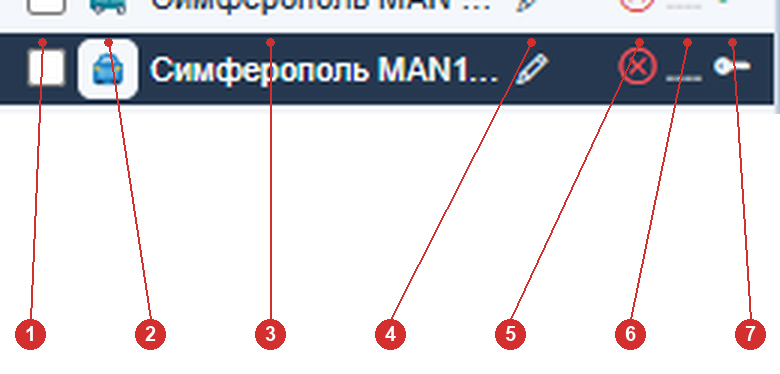

3.1. Строка объекта в списке#
| № | Элемент | Описание |
|---|---|---|
| 1 | Чекбокс | Отмечает объект для показа на карте и для использования в отчётах (список отмеченных передаётся в отчёт). |
| 2 | Иконка типа техники | Картинка зависит от типа объекта. Если сейчас идёт пересчёт данных — вместо названия типа во всплывающей подсказке появляется «Идёт пересчёт: N%. Дождитесь завершения перед отчётом». |
| 3 | Название объекта | Имя объекта, если задано, иначе — IMEI. |
| 4 | Карандаш — редактировать свойства | Открывает модальное окно свойств объекта (вкладки «Свойства / Датчики / Ретрансляции / Сервис» — отдельное подробное руководство). Цвет карандаша меняется в зависимости от привязанных RFID-чипов объекта. |
| 5 | Статус связи | Зелёная иконка антенны — «На связи»; красный крестик — «Не на связи». |
| 6 | Спутники | Число пойманных спутников GPS/ГЛОНАСС, либо «Спутники неизвестны». |
| 7 | Зажигание | Зелёный ключ — «Зажигание включено»; серый — «Зажигание выключено»; иначе «Зажигание неизвестно». |
Дополнительно, если у объекта требуется ремонт, перед названием появляется значок гаечного ключа — «В ремонте — есть наряд в работе» или «Диагностика ремонта» (клик открывает соответствующий наряд); если у объекта есть маршрут нефтевоза — значок шестерёнки со статусом маршрута.
Клик по строке выбирает объект (карта центрируется на нём, открывается панель свойств); повторный клик по уже выбранному объекту снимает выделение и сворачивает панель свойств. Правый клик открывает контекстное меню: «Заявка в техническую службу», «Заявка на перевозку топлива» (только для нефтевозов), «Задача», «Удалить объект». В режиме «Дерево» правый клик по группе даёт «Редактировать имя» и «Удалить группу» (только пустую).
4. Карта и её элементы управления#

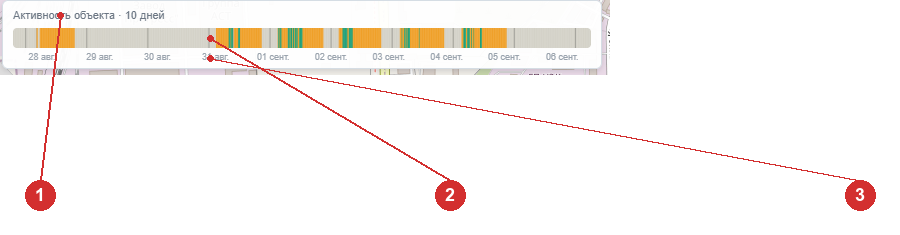

При выборе объекта над картой появляется виджет активности:
| № | Элемент | Описание |
|---|---|---|
| 1 | Заголовок | «Активность объекта · 10 дней» — полоса всегда показывает последние 10 суток от текущего момента, независимо от периода в шапке. |
| 2 | Цветная шкала | Каждый отрезок — 15 минут. Зелёный — объект в движении; оранжевый — стоянка с включённым зажиганием; серый — стоянка, зажигание выключено; светло-серый — данных за интервал нет. |
| 3 | Подписи дат | Границы суток. Наведение на полосу показывает точное время. Протяжка мышью по полосе выделяет период и подставляет его в поля дат шапки. |

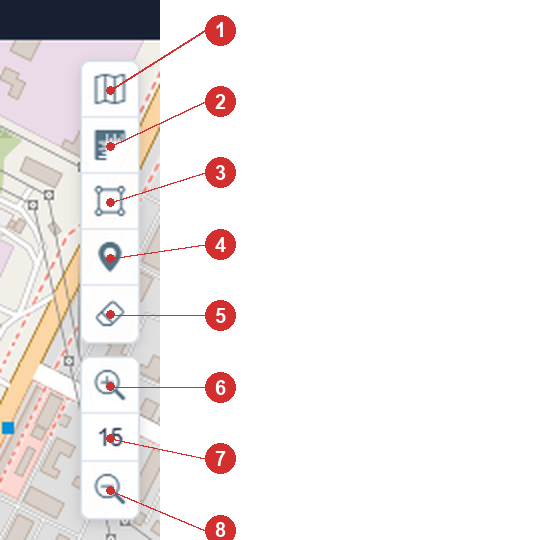

Инструменты в правом верхнем углу карты:
| № | Элемент | Описание |
|---|---|---|
| 1 | Управление картой | Раскрывает панель выбора слоя: Карта, Google карта, Google спутник, Гибрид, Яндекс карта, Яндекс спутник, Яндекс гибрид. |
| 2 | Измерение расстояния | Инструмент измерения расстояния по карте. |
| 3 | Измерение площади | Инструмент измерения площади участка на карте. |
| 4 | Приблизить карту | Центрирует карту на выбранном объекте, зум 15. |
| 5 | Очистить измерение | Убирает результат измерения расстояния/площади с карты. |
| 6 | Увеличить | Зум +1. |
| 7 | Уровень зума | Текущее значение масштаба карты. |
| 8 | Уменьшить | Зум −1. |
Инструментов рисования геозон прямо на карте нет — геозоны создаются и редактируются только через левую панель в режиме «Геозоны» (кнопка 4 в разделе 3).
Клик по маркеру объекта на карте открывает всплывающее окно с разделом «Датчики»: GPS/ГЛОНАСС, скорость (км/ч), координаты, зажигание, а также имя, IMEI, время последнего пакета, статус «Движение»/«Стоянка» и адрес.

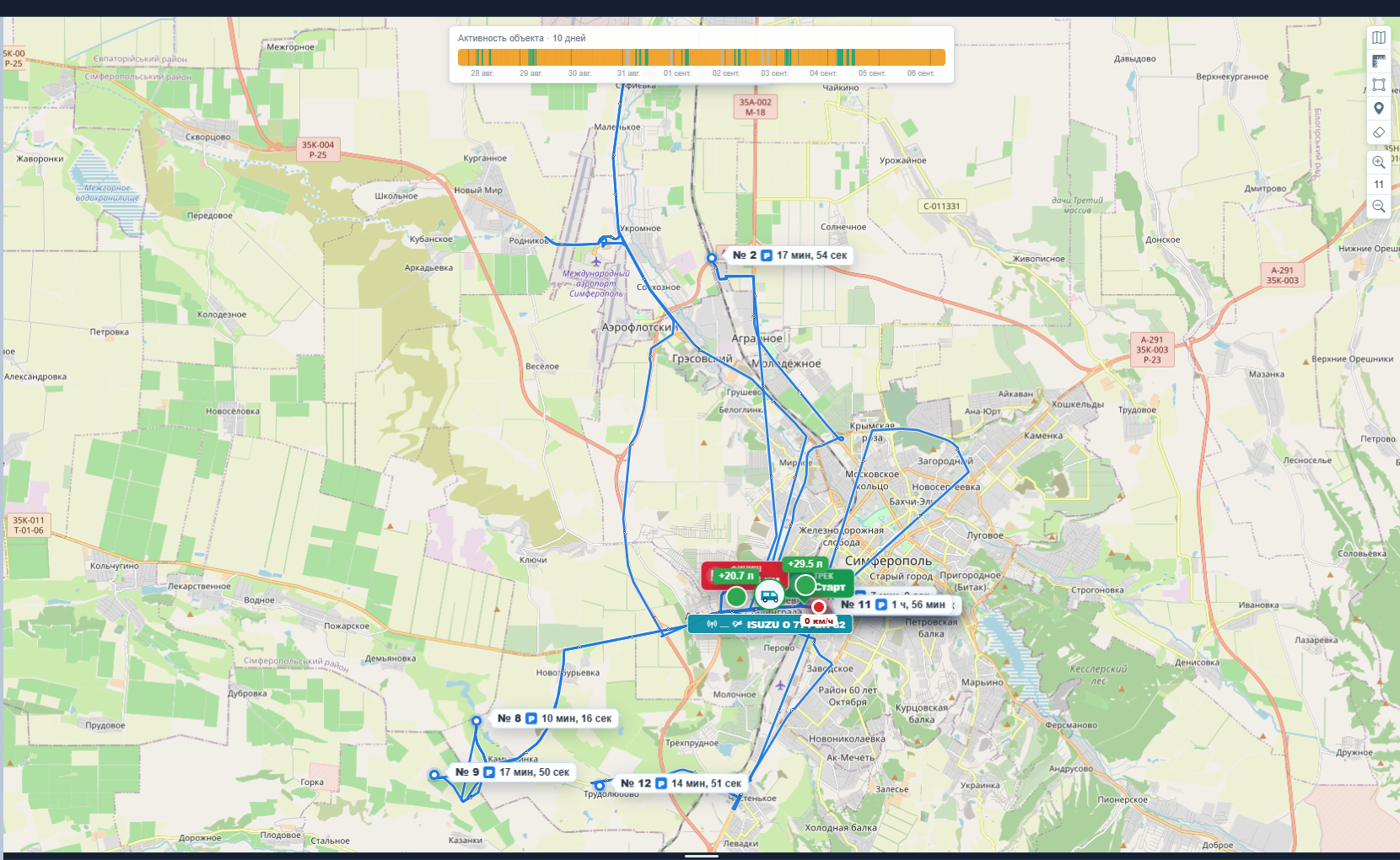

5. Трек объекта#
Кнопка «Трек за период» (пункт 13 в разделе 3) строит на карте маршрут выбранного объекта за период, заданный в шапке (раздел 2, поля 6–8). Пока трек построен, обычная «живая» метка объекта на карте не показывается — вместо неё видна только линия маршрута.
5.1. Линия маршрута#
Цвет линии — тот же, что задан в личных настройках пользователя (пункт «Настройки пользователя» в шапке, раздел 2, элемент 17 → «цвет трека на карте»); по умолчанию — синий. Вдоль линии рисуются стрелки, показывающие направление движения. На дальнем масштабе (когда карта отдалена) отдельные точки трека и стрелки скрываются, чтобы не превращаться в сплошную «гребёнку» — остаётся только сама линия.
По линии и по обычным точкам трека клик не работает — попап с деталями (скорость, координаты, показания датчиков в этой точке) не открывается. Кликабельны только отмеченные ниже элементы: точки остановок и события заправки/слива.

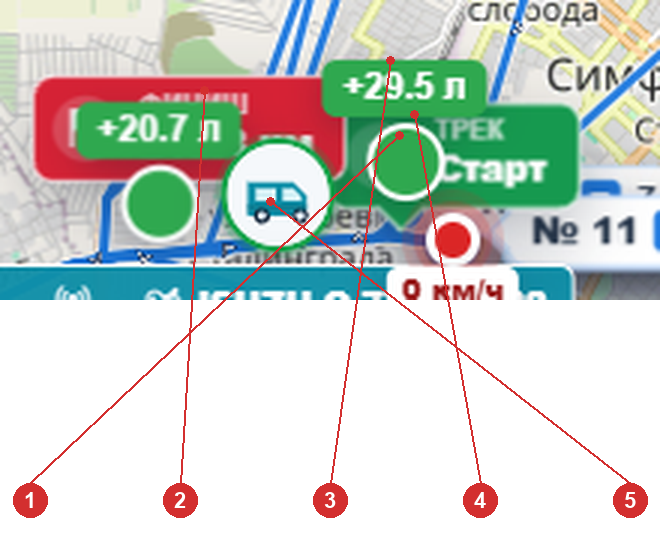

5.2. Старт, финиш и события заправки#
Начало и конец маршрута отмечены плашками, а если за период было хотя бы одно изменение уровня топлива — рядом появляются зелёные (заправка) или красные (слив) бейджи с объёмом. Если начало/конец трека и место заправки физически совпадают (например, маршрут возвращается на ту же базу, откуда выехал) — метки накладываются друг на друга, как на примере ниже.
| № | Элемент | Описание |
|---|---|---|
| 1 | Финиш | Красная плашка «Финиш» с итоговым пробегом за трек, например «38.7 км». Пробег считается тем же способом, что и в «Отчёте по пробегу» — это не отдельный, а тот же самый расчёт. Плашка некликабельна. |
| 2, 3 | События заправки | Зелёный бейдж с объёмом («+20.7 л», «+29.5 л») — заправка (прирост уровня топлива). Слив показывается так же, но красным бейджем и знаком «−». Если событие ещё не завершилось на момент построения трека — перед объёмом добавляется «≈». Клик по бейджу открывает попап: тип события, время начала, время окончания, уровень до и после, объём. |
| 4 | Старт | Зелёная плашка «Старт» — начало трека (первая точка периода). Некликабельна. |
| 5 | Текущая позиция объекта | Обычная «живая» метка объекта — остаётся видна поверх трека там, где реально находится объект сейчас. |

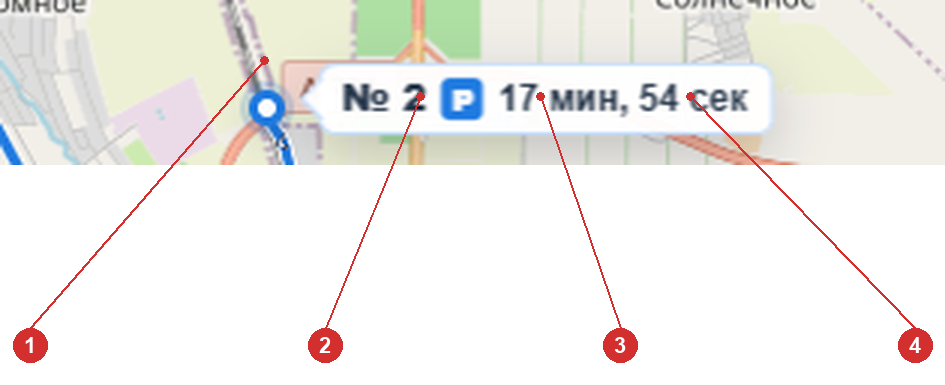

5.3. Точки остановок#
Остановкой считается участок, где объект не отъезжал дальше 90 метров от места, и это продолжалось не меньше порога — по умолчанию 5 минут, если для конкретного объекта в его свойствах не задано другое значение. Более короткие остановки на трек не наносятся.
| № | Элемент | Описание |
|---|---|---|
| 1 | Маркер на линии | Ставится в середине по времени найденного интервала стоянки. |
| 2 | Номер остановки | Порядковый номер остановки по ходу трека (1-я, 2-я, 3-я…) — не связан с длительностью или важностью, просто счётчик слева направо/по времени. Поэтому в подписях могут быть видны, например, «№ 2» и сразу «№ 8» — промежуточные остановки просто оказались в другом месте карты, за пределами текущего вида. |
| 3 | Значок «P» | Обозначение стоянки (парковки). |
| 4 | Длительность | Сколько объект простоял на этом месте — часы/минуты/секунды (секунды показываются, только если стоянка короче часа). |
Клик по метке остановки открывает попап: название объекта, номер остановки, время начала и длительность, а также блок «Датчики». Важно: датчики в этом попапе показывают текущие (на данный момент) значения объекта, а не показания на момент самой остановки.

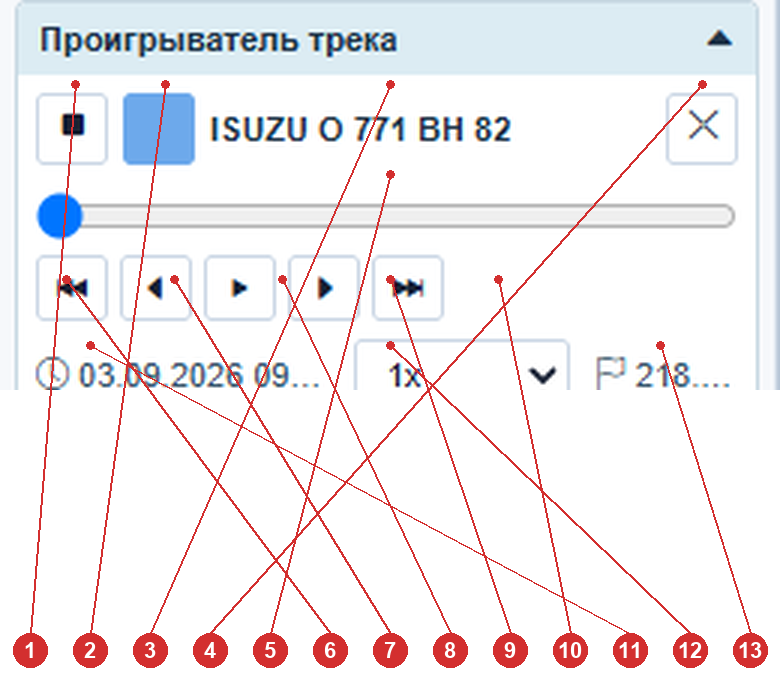

5.4. Проигрыватель трека#
Появляется в левой колонке под списком объектов сразу после построения трека.
| № | Элемент | Описание |
|---|---|---|
| 1 | Стоп | Останавливает воспроизведение, сбрасывает позицию в начало и убирает метку проигрывателя с карты. |
| 2 | Цвет линии | Показывает, каким цветом на карте нарисован именно этот трек — полезно, когда открыто несколько проигрывателей сразу (по одному на объект). |
| 3 | Название объекта | К какому объекту относится этот проигрыватель. |
| 4 | Закрыть (✕) | Полностью убирает трек с карты и закрывает проигрыватель. |
| 5 | Ползунок позиции | Перетаскивание сразу переставляет метку на выбранную точку трека (воспроизведение при этом останавливается). |
| 6 | ⏮ Назад на 10 точек | Шаг перемотки — 10 точек трека назад (а не «в начало»). |
| 7 | ◀ Предыдущая точка | Шаг на 1 точку назад. |
| 8 | Воспроизведение / Пауза | Запускает движение метки по треку. Если воспроизведение уже дошло до конца — повторный запуск начинает трек заново с первой точки. |
| 9 | ▶ Следующая точка | Шаг на 1 точку вперёд. |
| 10 | ⏭ Вперёд на 10 точек | Шаг перемотки — 10 точек трека вперёд. |
| 11 | Время текущей точки | Дата и время той точки трека, где сейчас находится метка проигрывателя. |
| 12 | Скорость проигрывания | 1x, 10x, 20x, 30x, 40x, 50x, 100x, 200x, 300x, 500x, 1000x — во сколько раз быстрее одна точка трека сменяется другой при воспроизведении. |
| 13 | Дистанция | Полная длина трека (та же цифра, что на плашке «Финиш», раздел 5.2) — не пройденное к текущей позиции расстояние, а весь маршрут целиком; при воспроизведении не меняется. |
Во время движения по треку метка проигрывателя показывает скорость объекта в этой конкретной точке (подпись рядом с красным маркером). Клик по графику датчика на вкладке «Графики» нижней панели (раздел 7) сам подводит проигрыватель к ближайшей по времени точке трека.
Панель свойств объекта и значения датчиков (раздел 6) во время проигрывания трека не обновляются — они всегда показывают текущие (последние полученные) значения объекта, а не значения на момент, до которого домотан трек.

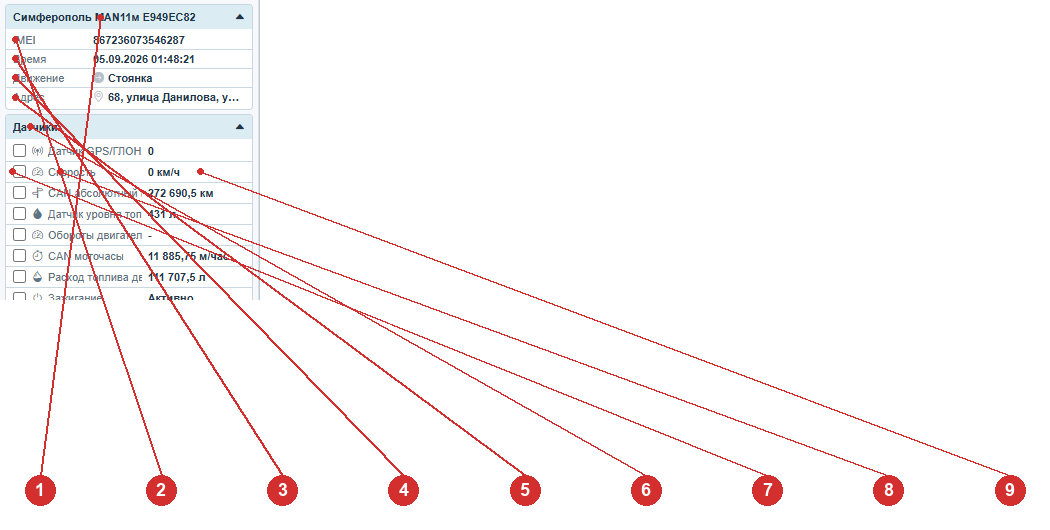

6. Панель свойств объекта#
Открывается в нижней части левой колонки при выборе объекта в списке.
| № | Элемент | Описание |
|---|---|---|
| 1 | Название объекта | Заголовок панели, сворачивает/разворачивает секцию. |
| 2 | IMEI | Идентификатор терминала. |
| 3 | Время | Время последнего полученного пакета данных, в часовом поясе пользователя (то же значение, что в «Журнале принятых данных» нижней панели). |
| 4 | Движение | «Движение, N км/ч» при скорости больше 0.5 км/ч, иначе «Стоянка», либо «-» при отсутствии данных. |
| 5 | Адрес | Адрес по последним координатам; пока идёт определение — «Определяем адрес...»; если адрес не найден — координаты (широта, долгота). |
| 6 | Раздел «Датчики» | Список датчиков объекта, сворачивается/разворачивается отдельно от блока свойств. |
| 7 | Чекбокс датчика | «Показывать на графике» — включает датчик во вкладку «Графики» нижней панели (раздел 7). |
| 8 | Название датчика | Задаётся в справочнике датчиков объекта (не фиксированный список — зависит от того, какие датчики фактически настроены). |
| 9 | Значение датчика | Текущее сырое или тарированное значение; для датчиков зажигания/нагрузки — текстом «Активно/Неактивно», «Под нагрузкой/Без нагрузки». |
Если у построен трек объекта за период, над этим блоком появляется проигрыватель трека: кнопка остановки, ползунок позиции, шаг ±1/±10 кадров, воспроизведение/пауза, скорость проигрывания, время и пройденное расстояние в текущей точке трека.
Если датчиков нет — панель показывает «Нет датчиков для отображения».

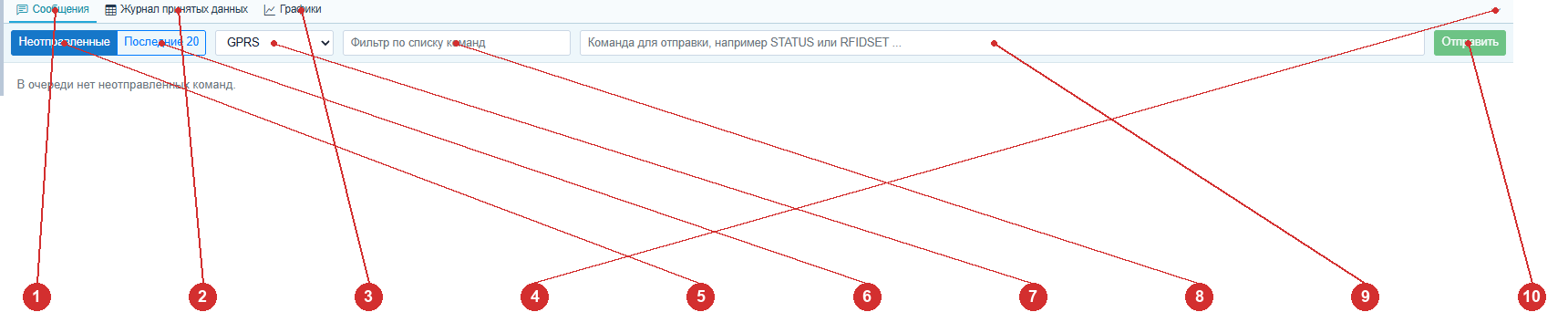

7. Нижняя панель с вкладками#
Открывается кнопкой 14 из раздела 3 (или тянет-разворачивается вручную за разделительную полосу под картой). Три вкладки:
| № | Элемент | Описание |
|---|---|---|
| 1 | Вкладка «Сообщения» | Очередь команд, отправляемых объекту (терминалу). |
| 2 | Вкладка «Журнал принятых данных» | Таблица сырых пакетов, полученных от терминала, с настраиваемыми колонками и выгрузкой в Excel. |
| 3 | Вкладка «Графики» | Графики по датчикам, отмеченным чекбоксом «Показывать на графике» (раздел 6). |
| 4 | Свернуть | Сворачивает нижнюю панель обратно. |
| 5 | «Неотправленные» | Показывает только команды, ещё не доставленные терминалу. |
| 6 | «Последние 20» | Показывает историю последних отправленных команд. |
| 7 | Канал отправки | GPRS или SMS. |
| 8 | Фильтр по списку команд | Отбирает команды в таблице по тексту. |
| 9 | Поле команды | Произвольная команда терминалу, например STATUS или RFIDSET .... |
| 10 | Отправить | Ставит введённую команду в очередь на отправку выбранным каналом. |
Таблица очереди сообщений: ID, Дата, Канал, Команда, Данные, Статус, Ответ, Дата завершения, User, Chat, TG User, TG Msg; в первой колонке есть значок повторной отправки. Пустые состояния: «Выберите объект для просмотра сообщений.», «Команды по прибору не найдены.», «В очереди нет неотправленных команд.», «По фильтру команды не найдены.»
На вкладке «Журнал принятых данных» слева — панель выбора колонок с фильтром и кнопкой «Загрузить журнал»; справа — своя фильтрация, поле «Первые N» (лимит строк) и кнопка выгрузки в Excel. На вкладке «Графики» — фильтр по датчикам, кнопки «Сбросить масштаб» и «Печать».
Редактирование самого объекта (карандаш в списке) открывает отдельное модальное окно с вкладками «Свойства», «Датчики», «Ретрансляции», «Сервис» — оно подробно разобрано в отдельном руководстве.
8. Геозоны#
Третий режим того же левого экрана (переключатель — кнопка «Геозоны», раздел 3, элемент 4): вместо списка объектов показывается справочник геозон компании — именованных зон на карте (точка/круг, линия, многоугольник), сгруппированных в папки. Геозоны используются не только сами по себе — на них ссылаются привязка склада и контрагента, маршруты нефтевозов, отчёт по посещениям геозон и «План посева» (раздел 9).

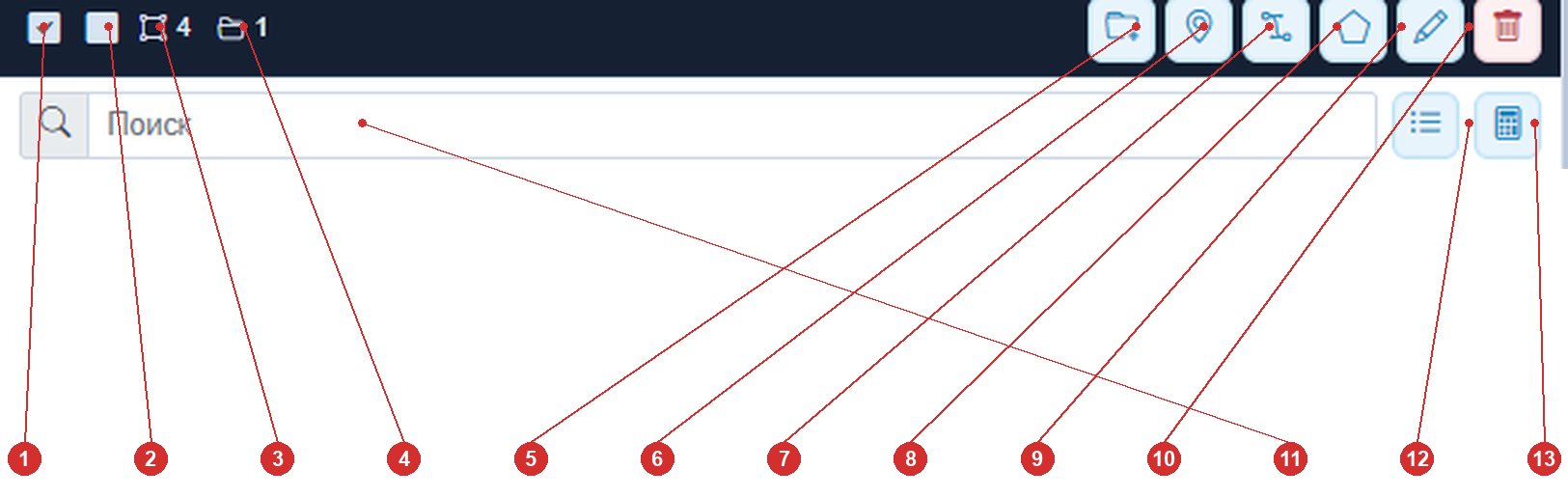

8.1. Панель инструментов и список геозон#
| № | Элемент | Описание |
|---|---|---|
| 1 | «Показать выбранные» | Кнопка присутствует в интерфейсе, но в режиме «Геозоны» не подключена — клик не делает ничего. |
| 2 | «Скрыть выбранные» | Тоже не подключена в этом режиме (в отличие от аналогичных кнопок в режиме «Объекты», где они работают). |
| 3 | Счётчик геозон | Общее количество геозон компании (без учёта папок-групп). |
| 4 | Счётчик групп | Количество созданных групп геозон. |
| 5 | Создать группу геозон | Открывает форму новой папки: имя, родительская группа (можно вложить группу в группу). |
| 6 | Создать точку геозоны | Начинает создание геозоны-точки (круга) — следующий клик по карте задаёт её центр. |
| 7 | Создать линию | Начинает создание геозоны-линии — каждый клик по карте добавляет очередную точку ломаной. |
| 8 | Создать многоугольник | Начинает создание геозоны-полигона — клики по карте добавляют вершины контура. |
| 9 | Редактировать геозону | Открывает форму выбранной геозоны. Активна, только если геозона выбрана в списке. |
| 10 | Удалить геозону | Запрашивает подтверждение «Удалить геозону "…"?»; при удалении группы каскадно удаляются все вложенные геозоны и подгруппы. |
| 11 | Поиск по списку | Фильтрует геозоны по имени. Папки групп остаются в списке всегда — скрываются только несовпавшие дочерние геозоны. |
| 12 | Список / дерево | Переключает отображение: по иерархии групп (с отступами) или плоским списком без группировки. |

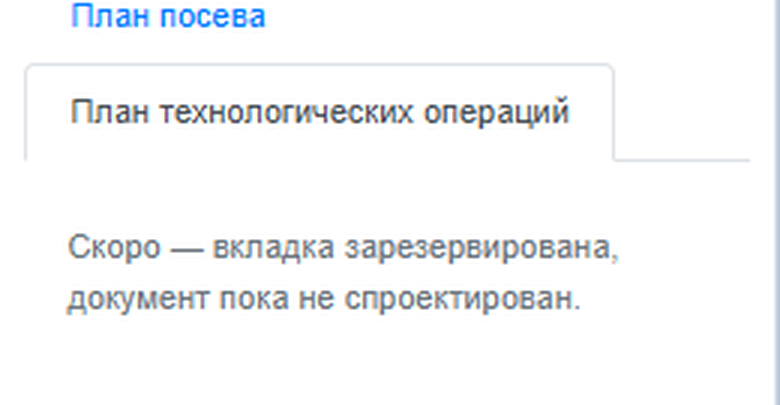

| 13 | Калькулятор «План посева / технологические операции» | Открывает под списком/картой панель документов «Плана посева» — подробно в разделе 9. |

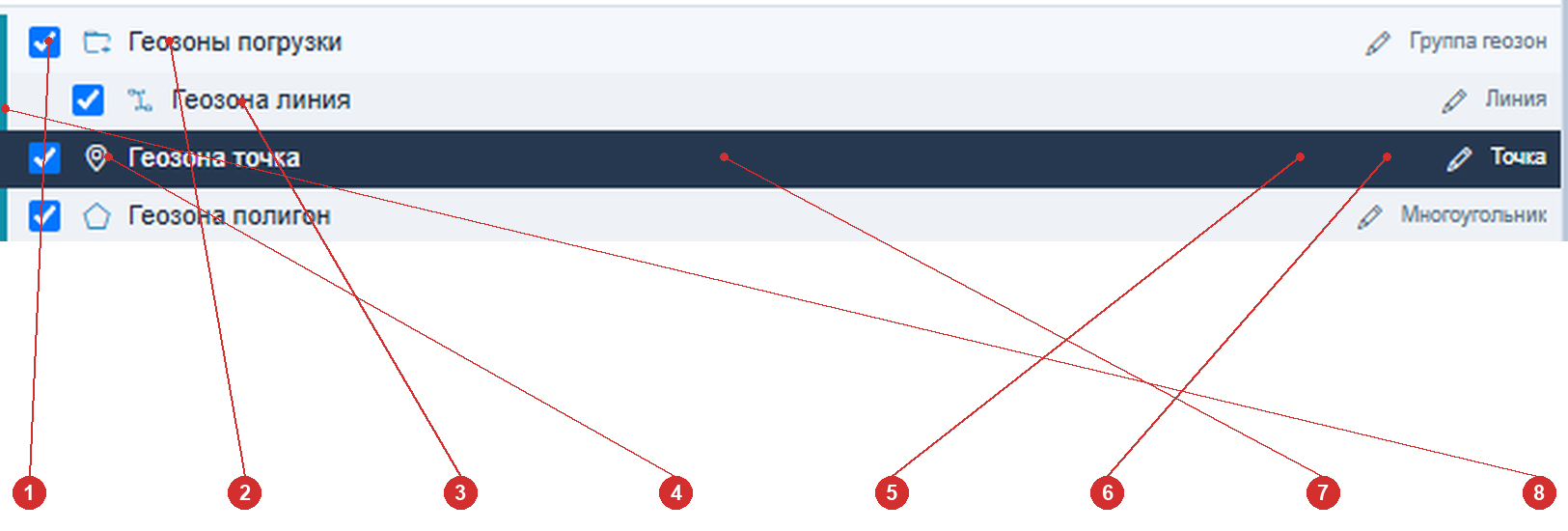

8.2. Дерево геозон: группы и вложенность#
| № | Элемент | Описание |
|---|---|---|
| 1 | Чекбокс | Показывать/скрывать эту геозону (и её потомков, если это группа) на карте. |
| 2 | Группа геозон | Папка без собственной геометрии — просто узел иерархии. Группу можно вложить в другую группу; система не даст сделать группу родителем самой себе или своему потомку. |
| 3 | Вложенный элемент | Геозона внутри группы — показывается с отступом; отступ увеличивается на каждом уровне вложенности. |
| 4 | Иконка типа геозоны | Меняется в зависимости от типа: папка — у групп, булавка — у точки, ломаная — у линии, пятиугольник — у полигона. |
| 5 | Карандаш | Открывает форму редактирования этой геозоны/группы — то же самое, что кнопка 9 из раздела 8.1, но сразу для конкретной строки. |
| 6 | Подпись типа | Текстом: «Группа геозон» / «Точка» / «Линия» / «Многоугольник». |
| 7 | Выделенная строка | Текущая выбранная геозона — карта центрируется на ней, снизу открывается карточка свойств (раздел 8.4). |
| 8 | Индикатор вложенности | Вертикальная полоса слева отмечает геозоны, лежащие внутри группы. |
Строку геозоны или группы можно перетащить мышью в другую группу (или в корень дерева) — перенос происходит сразу, без отдельного подтверждения. Контекстного меню по правому клику для геозон и групп нет — переименование и перенос доступны только через карандаш (форму редактирования) или перетаскивание.

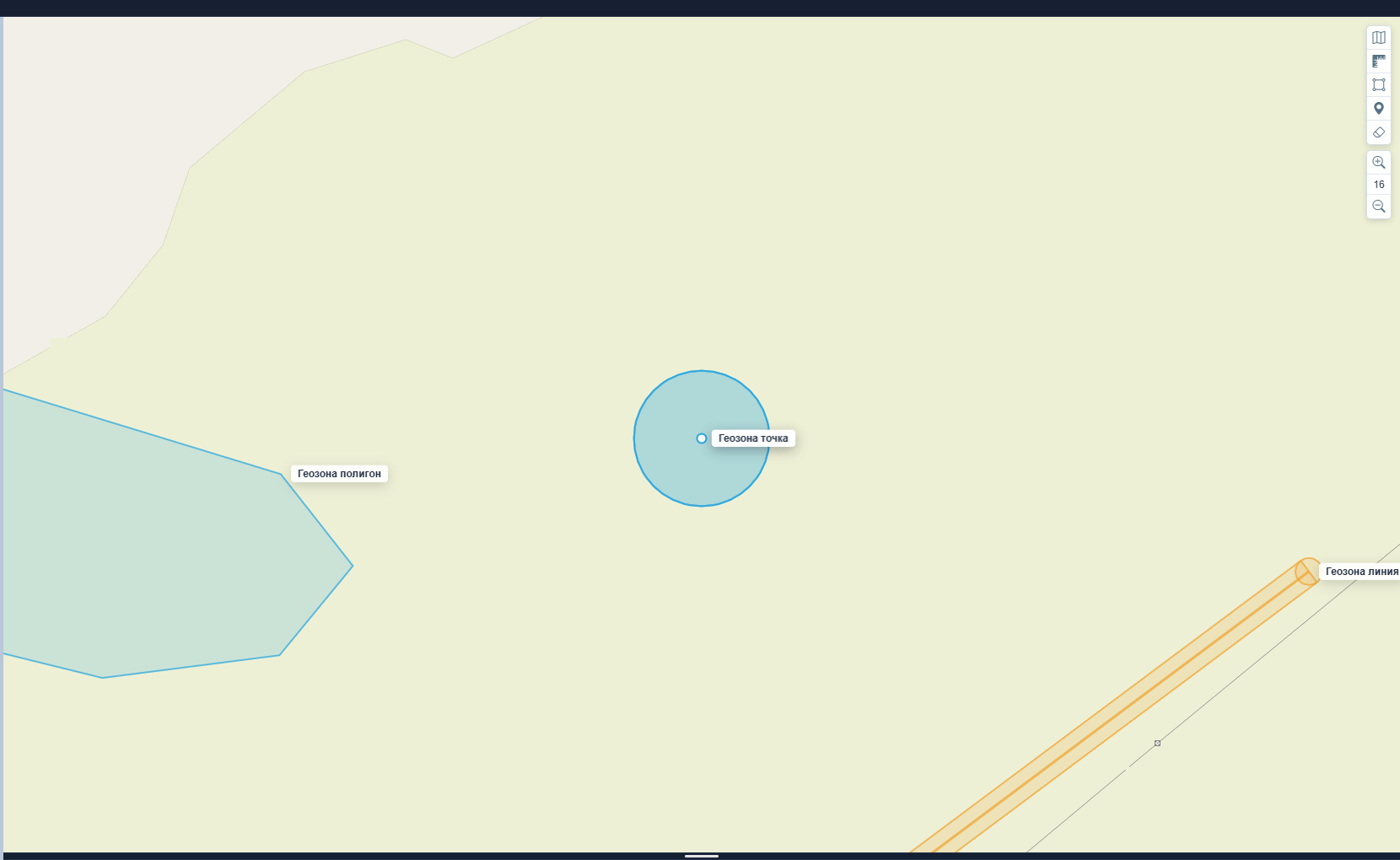

8.3. Геозона на карте: точка, линия, многоугольник#
После нажатия «Создать точку/линию/многоугольник» (раздел 8.1) каждый клик по карте добавляет очередную точку геометрии; отдельного действия «завершить рисование» нет — линия и полигон просто продолжают расти, пока не будет нажато «Сохранить» в форме геозоны.
Наведение курсора на геозону показывает всплывающую подпись с её названием, а если геозона используется как поле в «Плане посева» (раздел 9) — ещё и название текущей культуры. Клика по геозоне на карте, открывающего попап, нет.
У полигона, открытого в режиме редактирования, вершины можно перетаскивать прямо на карте — у точки и линии такой возможности нет, их геометрия меняется только через клики при создании или через координаты в форме. Правый клик по вершине полигона удаляет её (систем не даст оставить меньше 3 точек — предупреждение «У многоугольника должно остаться минимум 3 точки»).

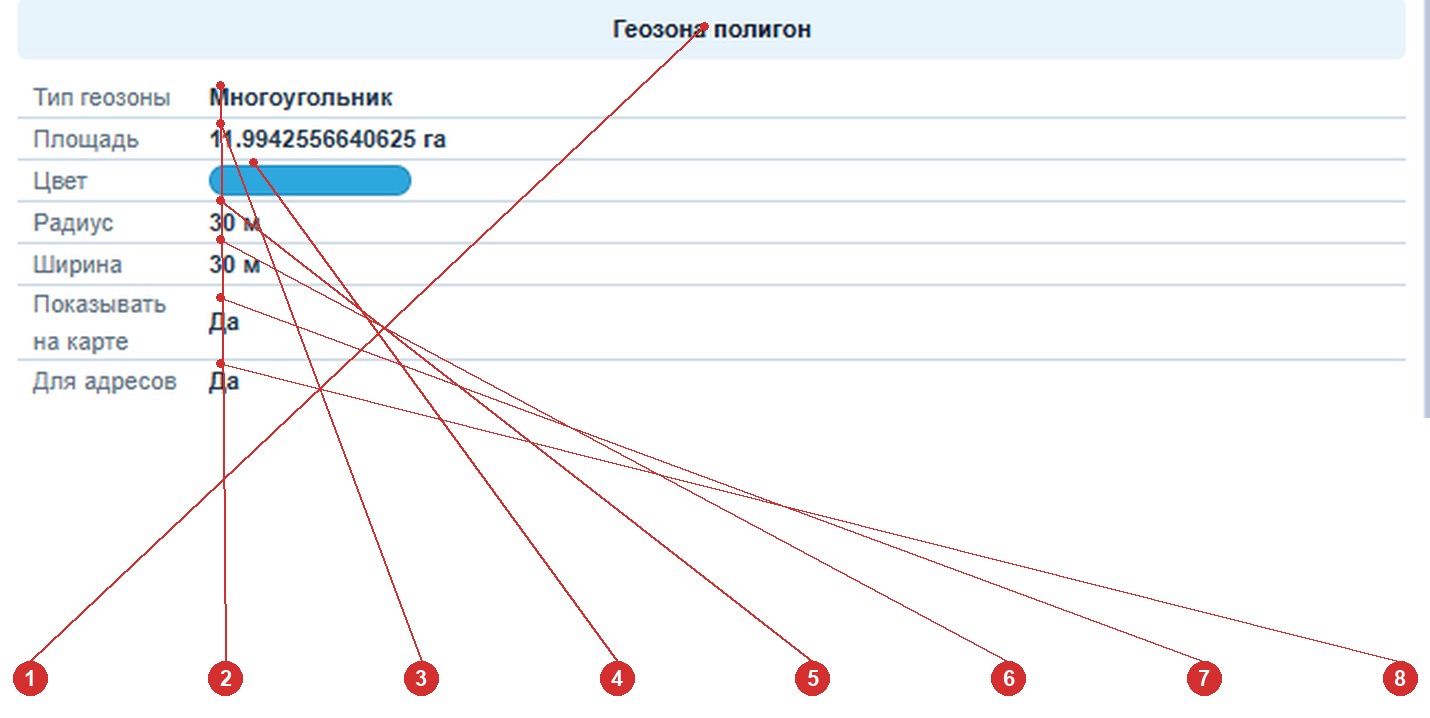

8.4. Карточка свойств геозоны#
| № | Элемент | Описание |
|---|---|---|
| 1 | Заголовок | Название выбранной геозоны. |
| 2 | Тип геозоны | «Точка» / «Линия» / «Многоугольник». |
| 3 | Площадь | Показывается только у многоугольника — считается по контуру геометрии. |
| 4 | Цвет | Цвет заливки/линии на карте, задаётся в форме редактирования. |
| 5 | Радиус | Радиус круга — значим только для точки (30 м по умолчанию, задаётся при создании). |
| 6 | Ширина | Толщина линии — значима только для геозоны-линии. |
| 7 | Показывать на карте | «Да»/«Нет» — управляет видимостью геозоны на карте независимо от чекбокса в дереве. |
| 8 | Для адресов | «Да»/«Нет» — по умолчанию включено у точки и полигона, выключено у линии. |
Поле «Для адресов» присутствует в форме и в карточке, но на данный момент это декларативный флаг: он сохраняется в базе, но нигде в системе не используется для фактического определения адреса объекта (обратное геокодирование этот флаг не читает).
8.5. Где ещё используются геозоны#
Помимо самого справочника, геозоны — это связующая сущность для нескольких других разделов:
- Склад: у стационарного склада (не у передвижного/бензовоза) можно указать геозону склада.
- Контрагент: у контрагента можно указать геозону и отдельно транзитный склад.
- Заявки на перевозку топлива: маршрут нефтевоза — это упорядоченный список геозон; тип каждой («склад» / «контрагент» / «без привязки») определяется автоматически по тому, к чему эта геозона привязана.
- Отчёт по геозонам: отдельный отчёт, показывающий, когда объект вошёл в геозону, когда вышел и сколько там пробыл.
- План посева (раздел 9): полями в документе выступают геозоны-многоугольники, не объединённые в дальнейшие подгруппы («листья» дерева).
9. План посева и план технологических операций#
Панель открывается кнопкой-калькулятором в панели инструментов режима «Геозоны» (раздел 8.1, элемент 13) и появляется под списком/картой, заменяя список геозон журналом документов. Внутри — две вкладки: «План посева» (документ реализован полностью) и «План технологических операций» (раздел 9.4 — на данный момент только зарезервированное место под будущую функциональность).
9.1. Журнал документов «План посева»#
| № | Элемент | Описание |
|---|---|---|
| 1 | Вкладка «План посева» | Журнал документов планирования посевной (текущая вкладка). |
| 2 | Вкладка «План технологических операций» | См. раздел 9.4 — вкладка зарезервирована, документ ещё не спроектирован. |
| 3 | «Отчёт» | Открывает в новом окне сводный отчёт-конструктор по всем документам плана посева (раздел 9.3) — не путать с одноимённой кнопкой внутри открытого документа (раздел 9.2, элемент 4). |
| 4 | «Создать» | Создаёт новый документ плана посева в статусе «Черновик» и сразу открывает его. |
| 5 | Дата | Дата и время создания документа. |
| 6 | Номер | Автономер документа в рамках компании. |
| 7 | Организация | Юридическое лицо (контрагент типа «Основной»), для которого составлен план. |
| 8 | Подразделение | Подразделение компании. |
| 9 | Площадь | Суммарная площадь всех полей (геозон) документа, га. |
| 10 | Площадь посева | Суммарная площадь посева — по умолчанию равна площади поля, но редактируется по каждому полю отдельно. |
| 11 | Объём | Плановый объём урожая: площадь посева × плановая урожайность, просуммированная по всем полям. |
| 12 | Год | Год урожая — не обязан совпадать с календарным годом даты посева отдельных полей. |
| 13 | Статус | «Черновик» или «Утверждён» — клик по статусу переключает его. |
| 14 | Карандаш | Изменить организацию/подразделение документа, не открывая его целиком. |
| 15 | «⋮» Действия | «Копировать» (перенос строк документа на другой год — раздел 9.2) и «Удалить» (только для черновика). |
Клик по строке журнала только показывает поля документа на карте; чтобы открыть сам документ — нужен двойной клик по строке.
На одну пару «организация + подразделение» в рамках одного года урожая может существовать только один документ плана посева — система не даст создать дубль.
9.2. Документ «План посева»#
| № | Элемент | Описание |
|---|---|---|
| 1 | «← К списку» | Возврат в журнал документов (раздел 9.1). |
| 2 | Номер и дата документа | Те же значения, что в журнале. |
| 3 | Год урожая | Значение из шапки документа. |
| 4 | «Отчёт» | Печатная форма именно этого документа: строки, промежуточные итоги по культуре (если их несколько), общий итог, строка «Утвердил: ___». Не путать с отчётом-конструктором из журнала (раздел 9.1, элемент 3). |
| 5 | «Добавить поля» | Открывает пикер — дерево геозон-полей с поиском; можно выбрать группу целиком, а также сразу проставить культуру и дату посева всем добавляемым строкам. |
| 6 | «Вернуть в черновик» / «Утвердить» | Переключает статус документа (то же самое действие, что клик по статусу в журнале). |
| 7 | Поле | Путь «Группа / Поле» и площадь геозоны на момент добавления строки. |
| 8 | Культура | Из справочника культур; при простановке культуры с заданным цветом геозона поля на карте перекрашивается в цвет культуры. |
| 9 | Площадь | Площадь геозоны на момент добавления (не пересчитывается, если геозону потом изменили). |
| 10 | Площадь посева | Редактируется вручную, по умолчанию равна площади поля. |
| 11 | Посев | Дата посева по этой строке. |
| 12 | Урожайность | Плановая урожайность, т/га. |
| 13 | Объём | Считается автоматически: площадь посева × урожайность. |
| 14 | Карандаш | Редактировать строку (культуру, площадь посева, дату, урожайность). |
| 15 | Крестик | Удалить строку (поле) из документа. |
| 16 | «Итого строк» | Количество строк (полей) в документе. |
| 17 | Итоговые суммы | Суммы по площади, площади посева и объёму — те же цифры, что в журнале (раздел 9.1). |
Действие «Копировать» (пункт 15 из раздела 9.1) переносит строки документа на другой год: если план для той же пары «организация + подразделение» на целевой год уже существует — строки добавляются в него, иначе создаётся новый черновик; поля, уже занятые документом на целевой год, при копировании пропускаются. Удалить документ целиком можно только в статусе «Черновик».
9.3. Отчёт по плану посева#
Кнопка «Отчёт» в журнале (раздел 9.1, элемент 3) открывает отдельный отчёт-конструктор (сводную таблицу) по всем документам плана посева компании — это plain-таблица с возможностью самому расставить измерения по строкам/столбцам, а не жёсткая форма.
| Измерения | Год, Организация, Подразделение, Культура, Группа культур, Поле, Дата посева |
|---|---|
| Показатели | Площадь, Площадь посева, Урожайность, Объём |
| Группировка по умолчанию | строки — Организация / Подразделение / Культура / Поле; столбцы — Год; значение — сумма по площади |
9.4. План технологических операций#
Честно: эта вкладка сейчас — только зарезервированное место. Документа «план технологических операций» (со статусами выполнения, датами план/факт, привязкой к технике и к конкретному полю) в системе ещё нет — вкладка показывает ровно то, что на скриншоте, и больше ничего.
Отдельно, вне связи с «Планом посева», в системе есть справочник «Технологические операции» (пункт меню «Справочники», раздел 2, элемент 12) — это не журнал выполненных/плановых работ по полям, а именно справочник-рецепт: вид работ, способ выполнения (вручную/техникой/с привлечением стороннего транспорта), марка техники и навесного оборудования, единица измерения, нормы расхода топлива и выработки, смена, расценка за норму, доп. оплата. Записи справочника не привязаны ни к конкретному полю, ни к дате, ни к объекту мониторинга — сопоставления с GPS-треком объекта или фактическим расходом топлива в системе нет.
10. Справочники агромодуля#
Кнопка «Справочники» в шапке (раздел 2, элемент 12) открывает список из 6 пунктов — это служебные каталоги для агропредприятий: культуры, виды работ, единицы измерения, марки техники, технологические операции и прицепные агрегаты. Пять из шести открываются как модальные окна прямо поверх карты; шестой («Прицепные агрегаты») — отдельная полноэкранная страница в новой вкладке. Ниже — на живых данных компании «ООО "Липецкптица"».
Общее для пяти справочников (кроме «Прицепных агрегатов»): запись либо общая (видна всем компаниям, только для просмотра — помечена бейджем «общая»/«общий»), либо своя (принадлежит компании, доступна для полного редактирования). Удаление в большинстве случаев на самом деле деактивация: если запись уже где-то используется — она просто помечается неактивной («Активна: нет»), а не удаляется из базы; так работавшие ранее документы не ломаются.

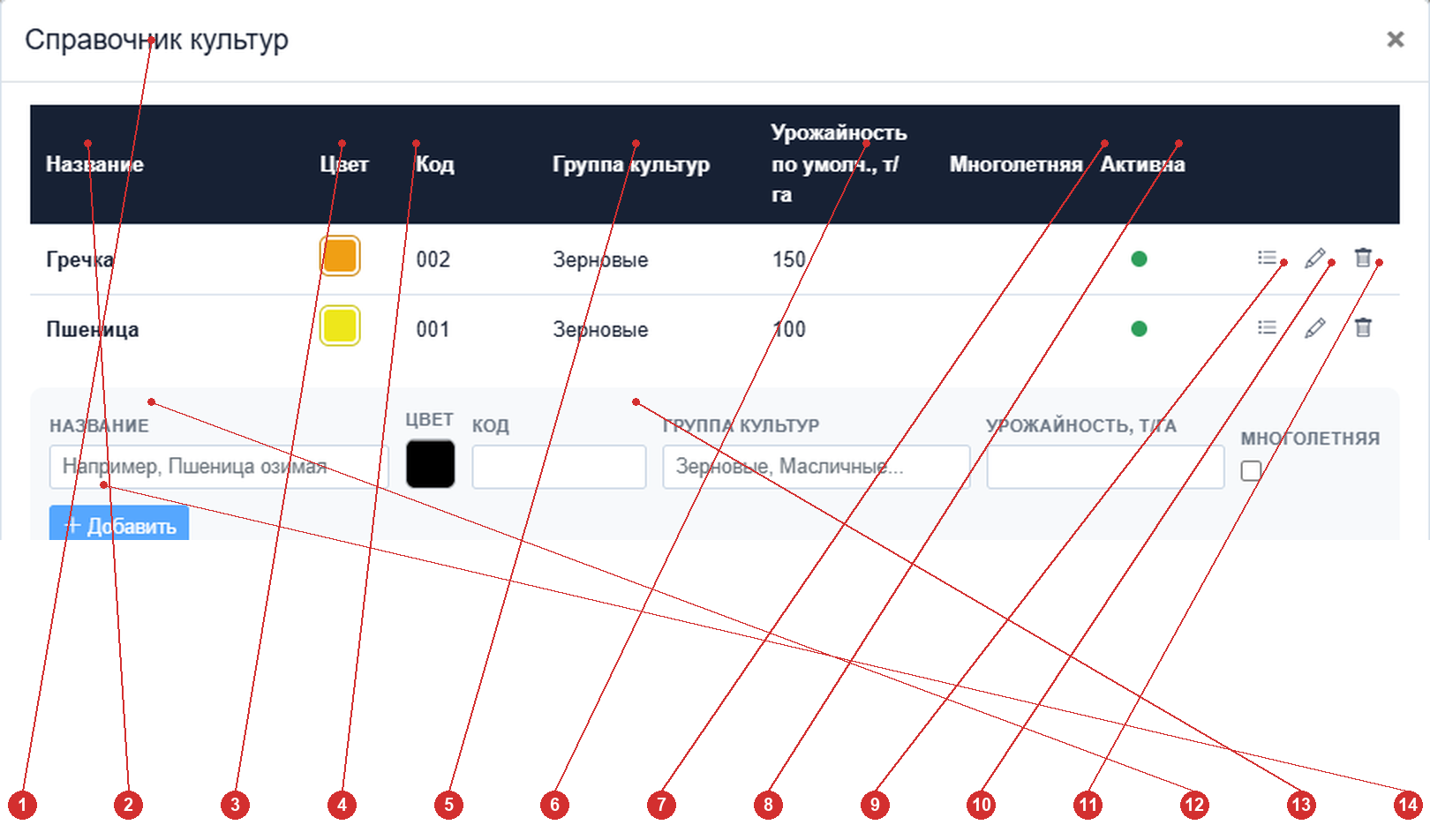

10.1. Справочник культур#
| № | Элемент | Описание |
|---|---|---|
| 1 | Заголовок окна | «Справочник культур». |
| 2 | Название | Название культуры — единственное обязательное поле. |
| 3 | Цвет | Цвет культуры — им перекрашивается геозона поля в «Плане посева» (раздел 9.2), когда культуре проставляют эту строку. |
| 4 | Код | Произвольный код culture (для сверки со справочниками 1С). |
| 5 | Группа культур | Свободный текст с подсказками уже использованных значений (Зерновые, Масличные, Бобовые, Технические, Кормовые, Овощные) — категория для группировки в отчёте-конструкторе плана посева. |
| 6 | Урожайность по умолч., т/га | Подставляется автоматически в новую строку «Плана посева» — чтобы не вводить одно и то же вручную; при необходимости всегда можно поправить прямо в документе. |
| 7 | Многолетняя | Флаг «многолетняя культура» (как в 1С ERP АПК) — садовые/кормовые многолетние насаждения в отличие от однолетних культур с ежегодным севом. |
| 8 | Активна | Зелёная точка — культура доступна для выбора в новых документах. |
| 9 | Значок «≡» | Разворачивает тех.карту культуры — таблицу «вид работ / ед. изм. / начальный период / конечный период» с привязкой к справочнику видов работ (раздел 10.2). |
| 10 | Карандаш | Редактировать строку. Недоступен для общих культур. |
| 11 | Корзина | Деактивировать культуру: «Она перестанет предлагаться в новых строках Плана посева, но исторические документы не изменятся» — либо удалить физически, если культура ещё нигде не использована. |
| 12 | Поле «Название» (форма) | Единственное обязательное поле для добавления новой культуры. |
| 13 | Поле «Группа культур» (форма) | То же поле с автодополнением, что и в колонке 5. |
| 14 | «Добавить» | Создаёт культуру и сразу добавляет её строкой в таблицу выше. |
10.2. Справочник видов работ#
| № | Элемент | Описание |
|---|---|---|
| 1 | Заголовок окна | «Справочник видов работ». |
| 2 | Название | Название вида работ, например «Дискование». |
| 3 | Код | Произвольный код для сверки с 1С. |
| 4 | Ед. изм. | Базовая единица измерения этого вида работ — выбирается из справочника единиц измерения (раздел 10.3). |
| 5 | Активен | Зелёная точка — вид работ доступен для выбора. |
| 6 | Карандаш | Редактировать строку. |
| 7 | Корзина | Деактивировать вид работ («перестанет предлагаться в новых строках тех.карты культуры, но существующие не изменятся») либо удалить, если ещё нигде не использован. |
| 8 | Поле «Название» (форма) | Обязательное поле. |
| 9 | Поле «Код» (форма) | Необязательное. |
| 10 | Выпадающий список «Ед. изм.» | Тот же справочник единиц измерения, что и в колонке 4. |
| 11 | «Добавить» | Активна, только если заполнено название. |
| 12 | Текст-подсказка | «"Ед. изм." — базовая единица измерения вида работ (как в 1С: например, «Дискование» — Га, «Транспортировка» — Т.)». |
10.3. Справочник единиц измерения#
| № | Элемент | Описание |
|---|---|---|
| 1 | Заголовок окна | «Справочник единиц измерения». |
| 2 | Название | Полное название единицы, например «Гектар». |
| 3 | Сокращение | Краткое обозначение, например «Га» — именно оно показывается в остальных справочниках и документах. |
| 4 | Активна | Зелёная точка — доступна для выбора. |
| 5 | Карандаш | Редактировать строку. |
| 6 | Корзина | Деактивировать/удалить единицу измерения. |
| 7 | Поле «Название» (форма) | Обязательное. |
| 8 | Поле «Сокращение» (форма) | Тоже обязательное — без него кнопка «Добавить» не активируется. |
| 9 | «Добавить» | Создаёт единицу измерения. |
У этого справочника при удалении проверяется использование только в технологических операциях (раздел 10.5) — если единица измерения привязана лишь к виду работ (раздел 10.2) и больше нигде, при удалении она удалится физически без предупреждения.
10.4. Справочник марок сельхоз. техники#
| № | Элемент | Описание |
|---|---|---|
| 1 | Заголовок окна | «Справочник марок сельхоз. техники». |
| 2 | Название | Марка/модель техники, например «Трактор ХТЗ-17221». |
| 3 | Код | Произвольный код для сверки с 1С. |
| 4 | Вид техники | Один из 8 видов: Трактор, Грузовой автомобиль, Легковой автомобиль, Автобус, Комбайн, Прицеп, СХМ (навесное/прицепное орудие), Спецтехника. |
| 5 | «КП в УТ / Ширина / Гр-сть» | Три технических параметра в одной колонке: коэффициент перевода в условные тракторы, ширина орудия (м), грузоподъёмность (т) — заполняются в зависимости от вида техники. |
| 6 | Активна | Зелёная точка — марка доступна для выбора. |
| 7 | Поле «Название» (форма) | Обязательное. |
| 8 | Список «Вид техники» (форма) | Тот же список из 8 значений; по умолчанию подставлено «СХМ (навесное/прицепное орудие)». |
| 9 | «Добавить» | Создаёт марку техники. |
У каждой марки есть раскрывающийся блок «Виды работ» — чекбоксами отмечается, какие виды работ (раздел 10.2) эта марка умеет выполнять; список используется в справочнике технологических операций (раздел 10.5) для полей «Марка техники»/«Марка оборудования» — правда, на данный момент оба этих поля показывают все марки без фильтрации по виду техники.
10.5. Справочник технологических операций#
В отличие от остальных четырёх, здесь нет строчного инлайн-редактирования: список открывается кнопкой «Создать», а сама операция — это отдельная развёрнутая форма (слишком много полей для одной строки таблицы).
| № | Элемент | Описание |
|---|---|---|
| 1 | Наименование | Обязательное поле, например «Посев подсолнечника чеки ХТЗ-17221 Джон Дир-1780». |
| 2 | Код | Произвольный код. |
| 3 | Вид работ | Обязательное — из справочника видов работ (раздел 10.2). |
| 4 | Единица измерения | Из справочника единиц измерения (раздел 10.3); список подписан как «сокращение — полное название». |
| 5 | «Ручные работы» | Переключатель типа исполнения — выбор этого варианта снимает «Механизир.». |
| 6 | «Механизир.» | Второй вариант переключателя (выбран по умолчанию) — снимает «Ручные работы». |
| 7 | «Автотранспортные работы» | Отдельный независимый чекбокс — операция может быть механизированной и одновременно автотранспортной. |
| 8 | Смена | Номер смены. |
| 9 | Марка техники | Из справочника марок сельхоз. техники (раздел 10.4) — тягач. |
| 10 | Марка оборудования | Из того же справочника марок — навесное/прицепное орудие. |
| 11 | Вид действия | Одно из пяти: Обработка, Транспортировка-обработка, Транспортировка, Работа механизмов, Уборка урожая. |
| 12 | Норма выработки, ед/час | Плановая производительность в единицах измерения операции. |
| 13 | Расценка за норму | Оплата за выполнение нормы. |
| 14 | Доп. оплата, % | Надбавка сверх расценки. |
| 15 | Норма «переезды», л/100км | Норма расхода топлива на транспортные переезды. |
| 16 | Норма «в работе», л/ед. | Норма расхода топлива непосредственно на выполнение работы. |
| 17 | Расход горючего за норму | Ещё один норматив расхода — за выполненную норму выработки целиком. |
| 18 | Активна | Включена по умолчанию. |
| 19 | Описание | Свободный текст. |
| 20 | «Сохранить» | Активна, только если заполнены наименование и вид работ. |
| 21 | «Отмена» | Закрывает форму без сохранения. |
В отличие от остальных справочников этого раздела — удаление технологической операции пока безусловное (документ, который бы на неё ссылался, «Наряд», ещё не спроектирован), поэтому кнопка удаления не деактивирует, а сразу удаляет запись.

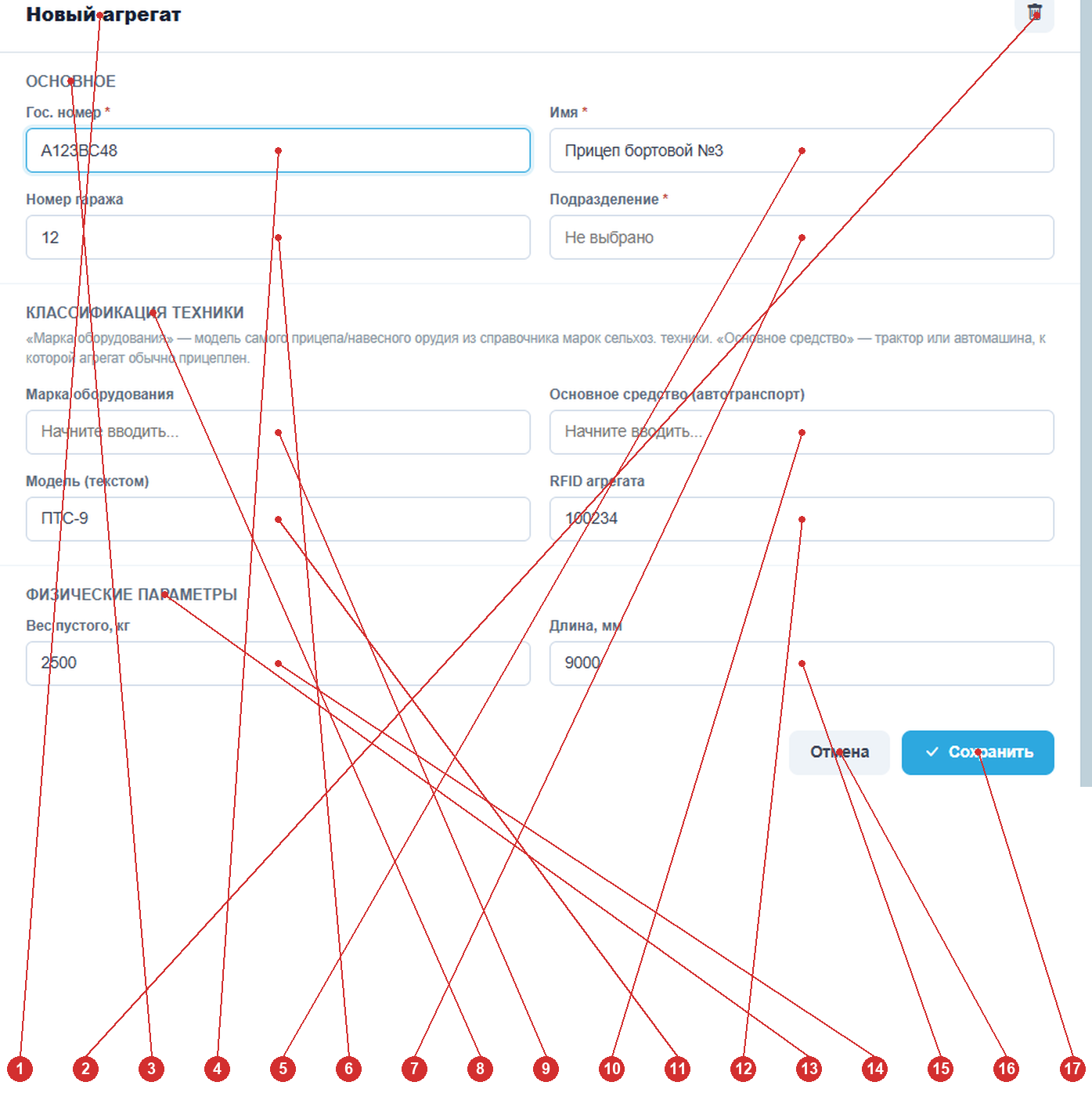

10.6. Прицепные агрегаты#
Единственный пункт из шести, который открывается не модальным окном, а отдельной полноэкранной страницей в новой вкладке браузера. Здесь ведётся учёт конкретных физических прицепов/навесных орудий предприятия (а не марок — марки берутся из справочника 10.4).
| № | Элемент | Описание |
|---|---|---|
| 1 | Заголовок карточки | «Новый агрегат» при создании либо название существующего. |
| 2 | Корзина | Удаляет карточку физически — проверок на использование нет. |
| 3 | Раздел «Основное» | Идентификация агрегата. |
| 4 | Гос. номер | Обязательное поле. |
| 5 | Имя | Обязательное поле, например «Прицеп бортовой №3». |
| 6 | Номер гаража | Необязательное. |
| 7 | Подразделение | Комбобокс с поиском — обязательное поле. |
| 8 | Раздел «Классификация техники» | С подсказкой: «"Марка оборудования" — модель самого прицепа/навесного орудия из справочника марок сельхоз. техники. "Основное средство" — трактор или автомашина, к которой агрегат обычно прицеплен». |
| 9 | Марка оборудования | Комбобокс с поиском по справочнику марок техники (раздел 10.4), отфильтрованному на «Прицеп». |
| 10 | Основное средство (автотранспорт) | Комбобокс с поиском по объектам-автотранспорту компании. |
| 11 | Модель (текстом) | Свободное описание — на случай, если подходящей марки нет в справочнике. |
| 12 | RFID агрегата | Метка самого орудия (отдельно от RFID тягача). |
| 13 | Раздел «Физические параметры» | Габариты. |
| 14 | Вес пустого, кг | Масса без груза. |
| 15 | «Длина, мм» | По подписи это длина, но фактически это то же поле, что хранит ширину орудия — расхождение подписи с реальным смыслом поля в текущей версии интерфейса. |
| 16 | «Отмена» | Закрывает форму без сохранения. |
| 17 | «Сохранить» | Требует заполненных гос. номера, имени и подразделения — иначе форма покажет соответствующее сообщение. |
11. Отчёты#
Кнопка «Отчёты» в шапке (раздел 2, элемент 13) открывает список из 8 пунктов. В отличие от справочников (раздел 10), ни один отчёт не открывается модальным окном — каждый пункт меню открывает отдельную самостоятельную страницу в новой вкладке браузера. Устройство этой страницы одинаковое для всех восьми: слева — колонка «Объекты» (дерево по подразделениям, поиск, чекбоксы, счётчик «Выбрано объектов»), справа — колонка «Настройки» (период и параметры, специфичные для конкретного отчёта), кнопка «Построить» справа сверху. После построения тот же самый экран сменяется результатом с панелью инструментов сверху («Задать параметры» — вернуться к настройкам, «Пересчитать», печать/экспорт).

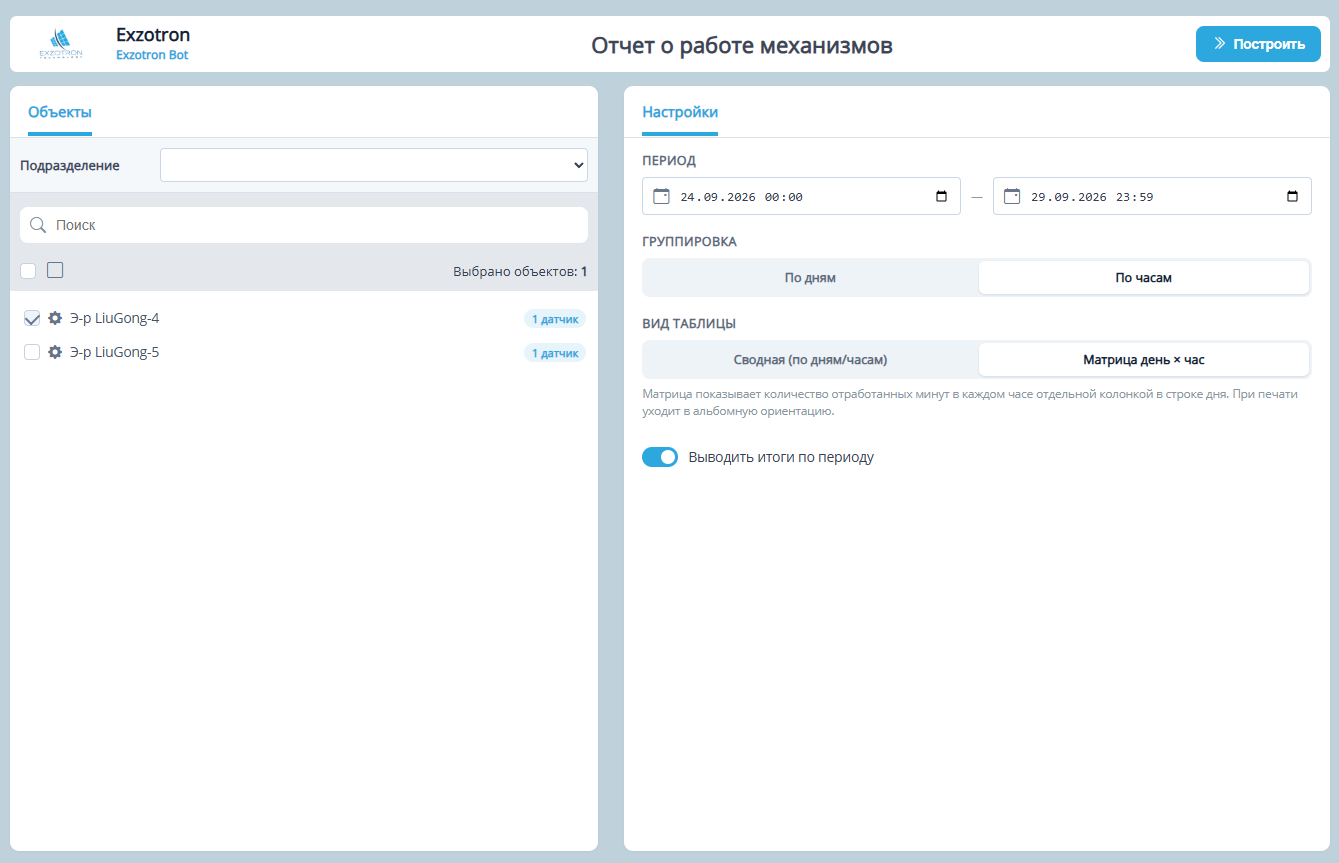

Почти во всех отчётах (кроме «Отчёта по температуре» и «Отчёта о работе механизмов») строка результата кликабельна: клик по строке периода/действия/нарушения прямо под ней разворачивает карту с треком объекта за интервал этой строки (счётчик «Точек трека: N»), без перехода на отдельную страницу. Примеры — в разделах 11.2 и 11.5 ниже.
11.1. Отчёт по пробегу#
| Настройка | Описание |
|---|---|
| Период | Даты и время «с»/«по». |
| Группировать по дням | Разбивает итог по объекту на отдельные строки по суткам. |
| Выводить итоги | Добавляет под таблицей отдельный блок с суммарными показателями по всем выбранным объектам. |
| Режим группировки | «По объектам» (по умолчанию) / «По группам» / «Без группировки». |
Колонки: Дата, Одометр (нач/кон), Пробег (км), Счётчик топлива (нач/кон), Расход топлива, Моточас (нач/текущий/кон), Время движения, Время простоя, Средняя скорость, Максимальная скорость, Начало движения, Окончание движения — плюс итоговая строка по объекту и отдельный блок «Итоги» (объектов всего, пробег, время движения, время простоя), если включена настройка «Выводить итоги».

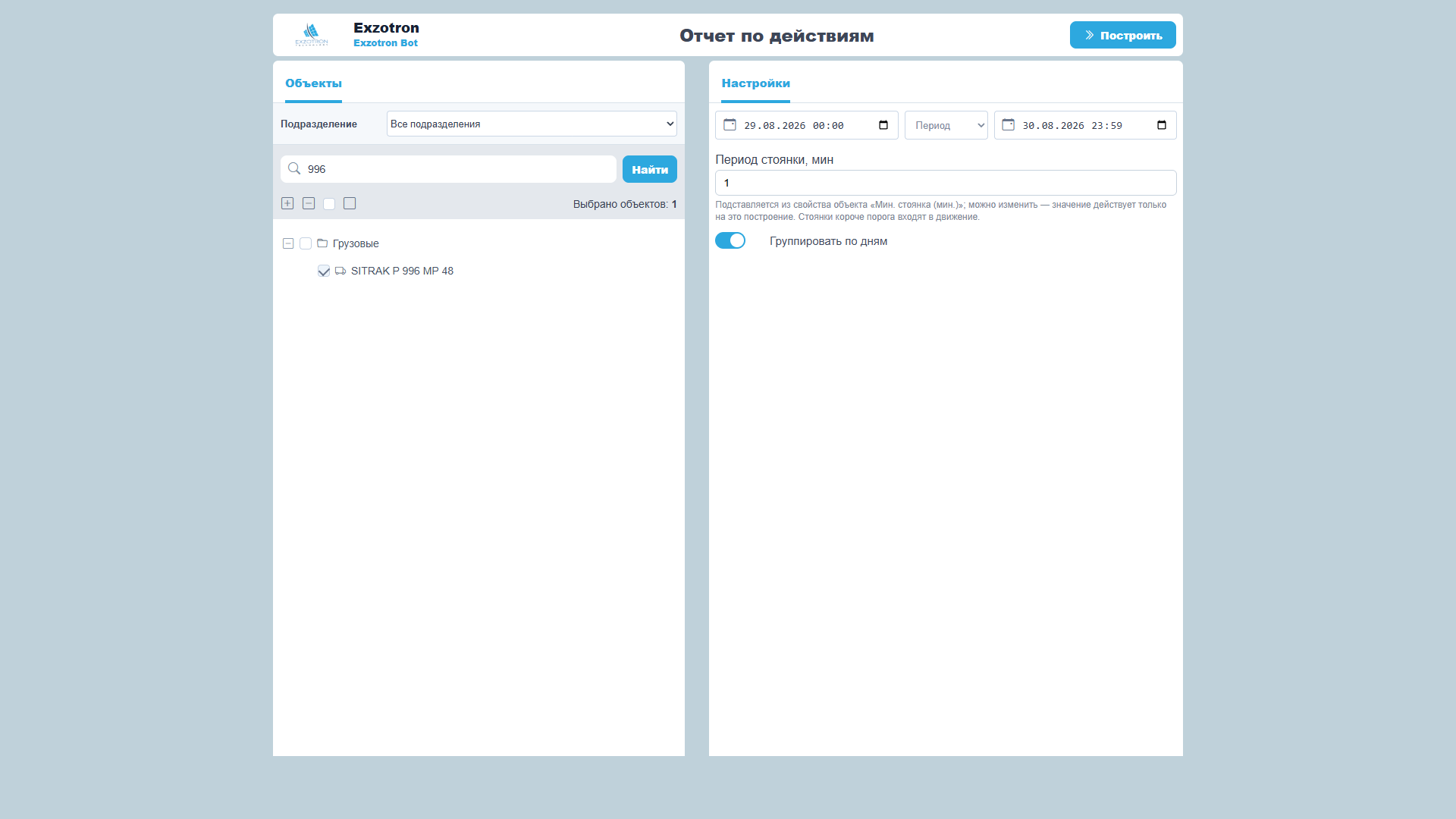

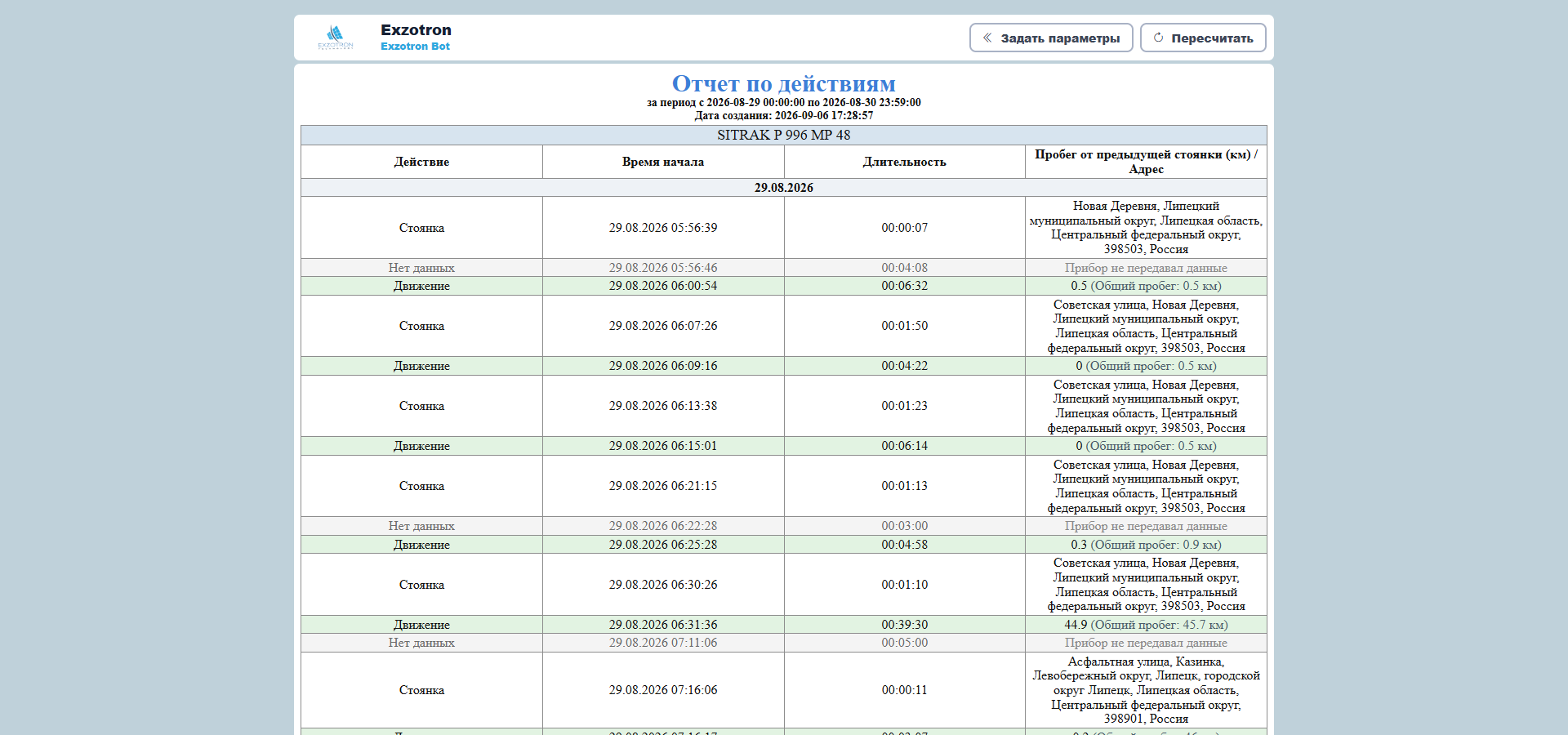

11.2. Отчёт: Действия по объекту#
| Настройка | Описание |
|---|---|
| Период | Даты и время «с»/«по». |
| Период стоянки, мин | Порог, начиная с которого остановка считается «Стоянкой», а не частью «Движения». Подставляется из свойства объекта «Мин. стоянка (мин.)», но на разовое построение можно поправить вручную. Стоянки короче порога включаются в движение. |
| Группировать по дням | Разбивает список действий по суткам. |
Каждая строка результата — один отрезок: «Движение», «Стоянка» или «Нет данных» (разрыв связи по неактивности), с временем начала, длительностью и, для движения — пробегом от предыдущей стоянки и общим пробегом с начала периода; для стоянки — адресом.

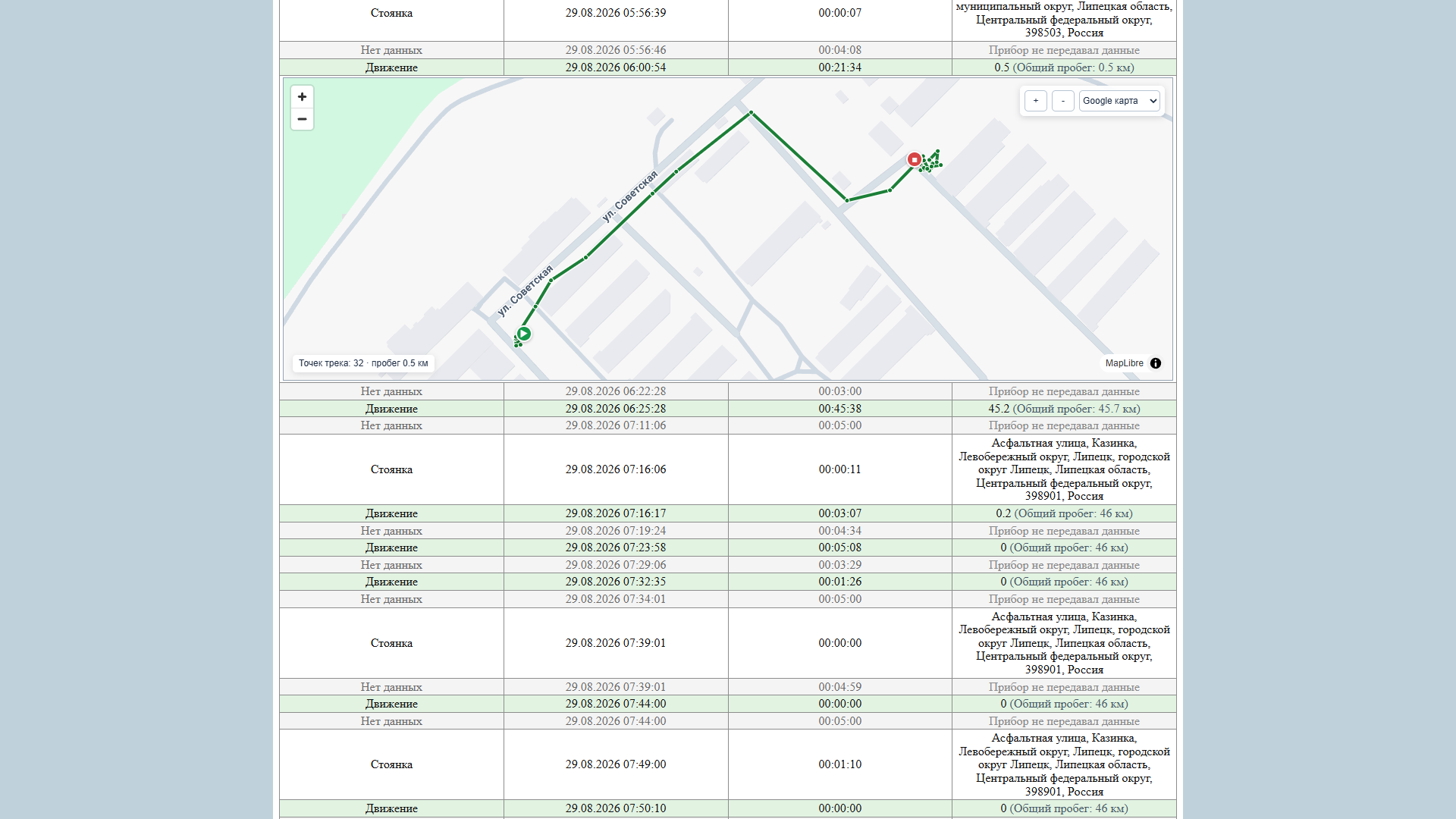

Клик по строке «Движение» разворачивает карту с треком именно этого отрезка (рис. 29); клик по строке «Стоянки» ставит на карте только одну точку-маркер с адресом и временем — трек внутри стоянки не грузится, поскольку объект не двигался.

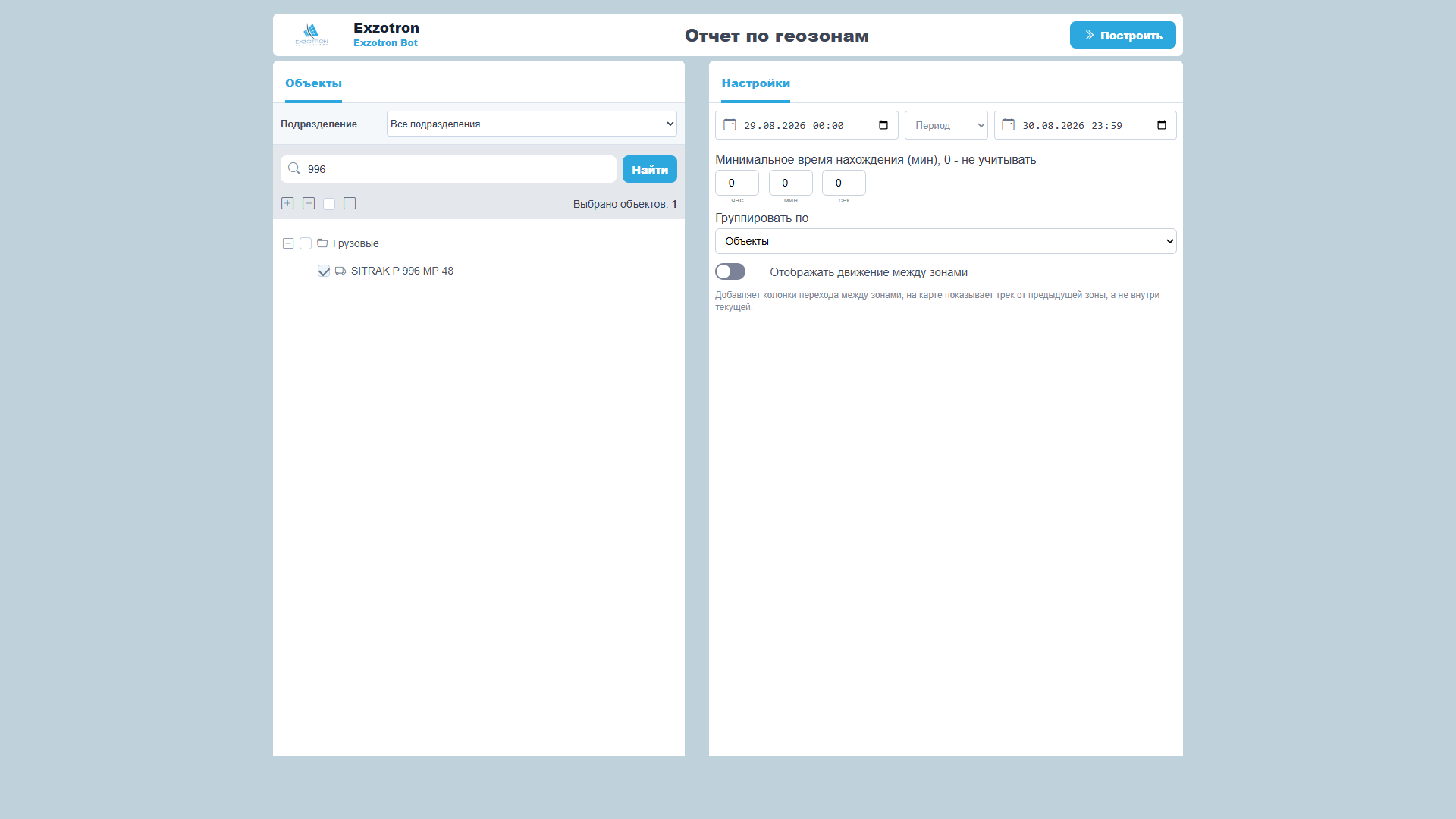

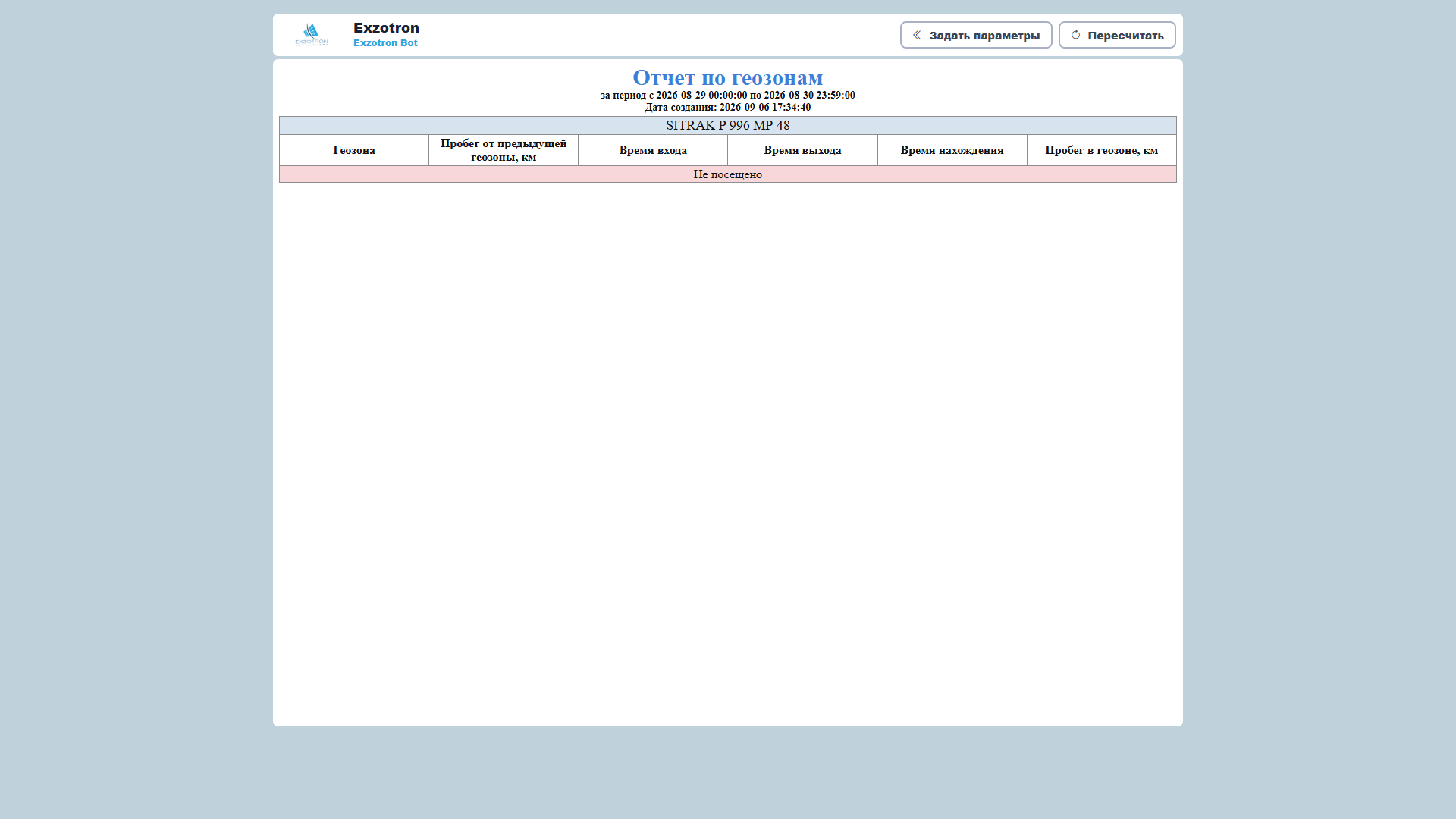

11.3. Отчёт: Геозоны#
| Настройка | Описание |
|---|---|
| Период | Даты и время «с»/«по». |
| Минимальное время нахождения (час/мин/сек) | Заходы короче этого порога не попадают в отчёт. «0» — учитывать все заходы. |
| Группировать по | «Объекты» (по умолчанию, строка на каждый заход в хронологии) или «Геозоны» (строка на каждую посещённую зону, со списком объектов внутри). |
| Отображать движение между зонами | Добавляет колонки «предыдущая зона → текущая зона» и время перехода; на карте при клике показывает трек от предыдущей зоны, а не только внутри текущей. |
Отчёт не привязан к одной конкретной геозоне — сервер всегда проверяет посещения по всем геозонам компании сразу; отдельного поля «выбрать геозону» в настройках нет.
Чтобы показать отчёт не на пустом месте, для компании «Липецкптица» была нарисована геозона-многоугольник «Стоянка у птицефабрики» ровно поверх точки, где по реальному треку объект SITRAK P 996 MP 48 останавливался (координаты взяты из фактических точек трека за 29.08.2026, а не приблизительно на глаз) — на неё завязан въезд/стоянка перед птицефабрикой, которую этот объект проезжает почти на каждом рейсе.

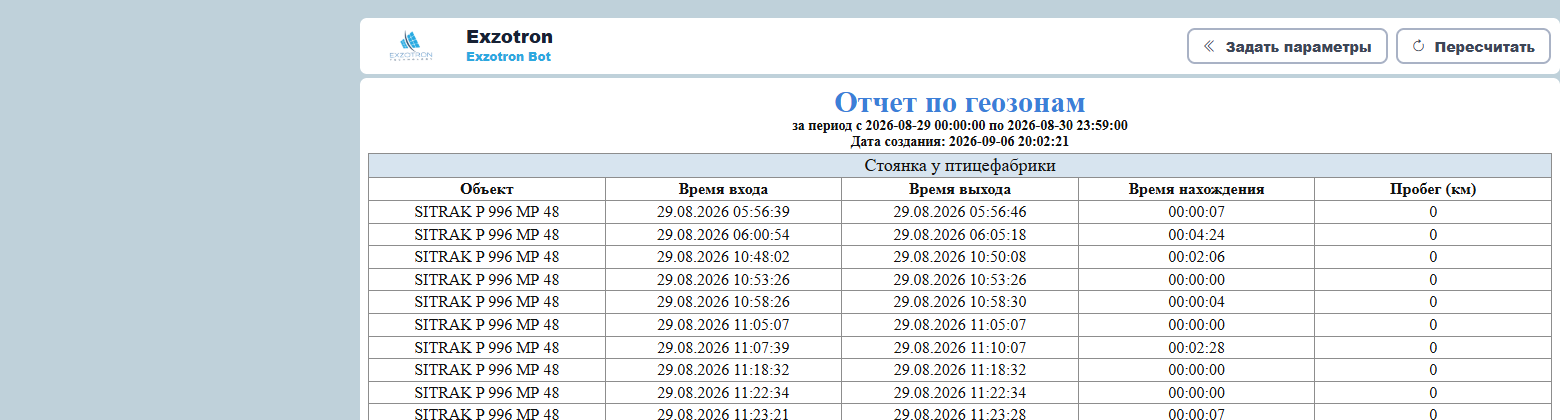

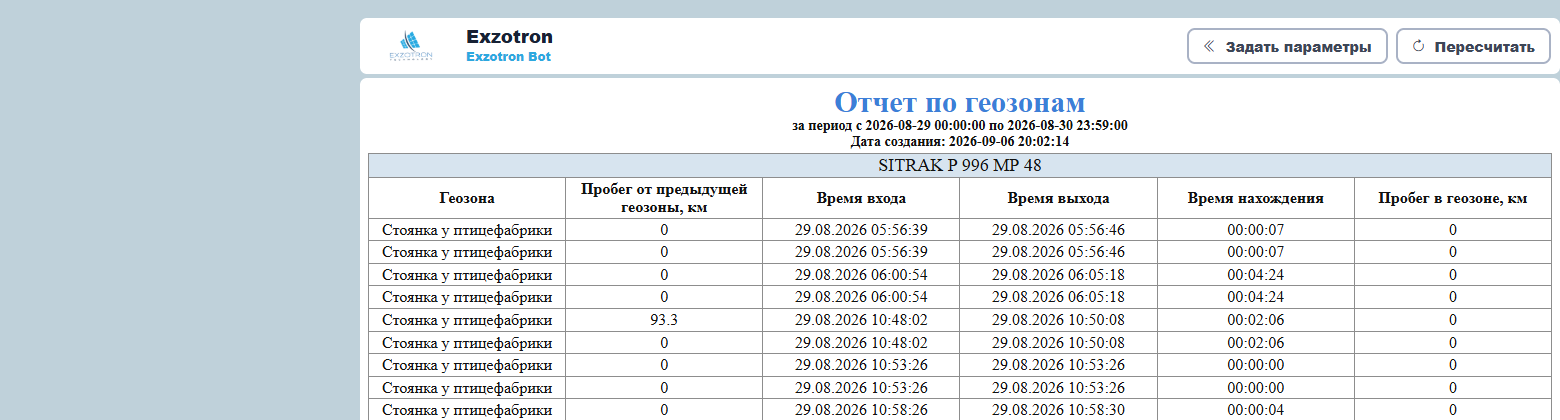

Заметная особенность реального результата: при группировке «Объекты» каждый заход встречается в таблице ровно по два раза подряд с одинаковым временем входа/выхода (видно на скриншоте) — итоговый счётчик «Итого: 98» ровно вдвое больше, чем количество строк с уникальным временем. При группировке «Геозоны» (рис. 32) те же самые заходы даны уже без дублирования — «Итого: 49».

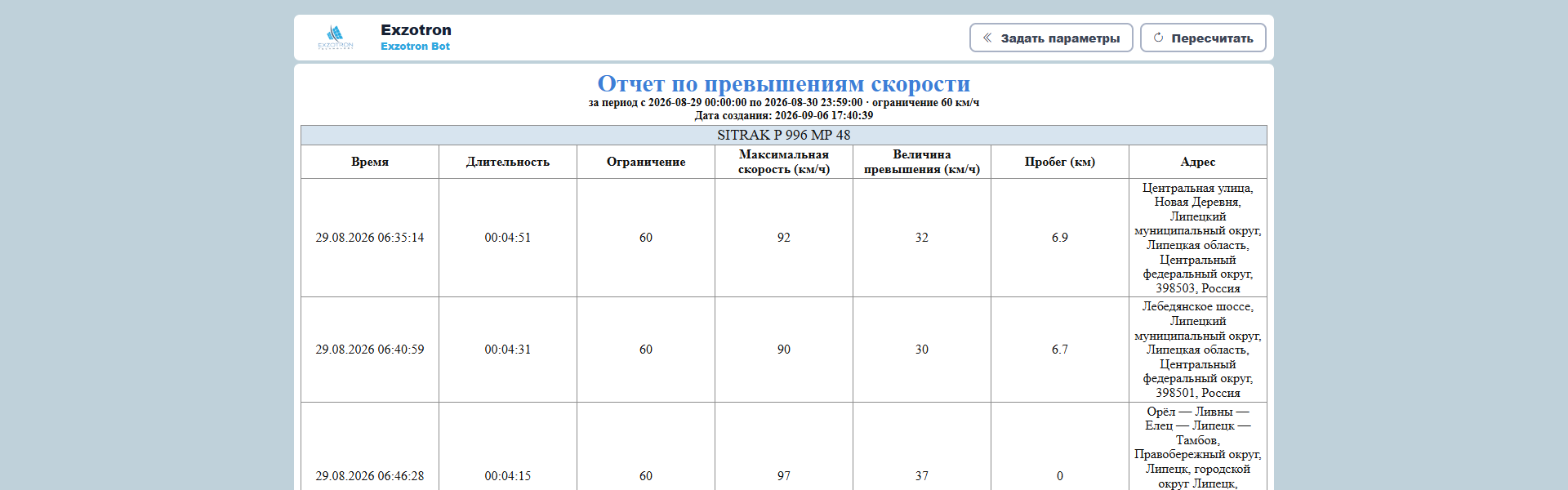

11.4. Отчёт: Превышения скорости#
| Настройка | Описание |
|---|---|
| Период | Даты и время «с»/«по». |
| Минимальная длительность нарушения | Короткие превышения (час/мин/сек) отфильтровываются. |
| Указать ограничения вручную | Без этого переключателя отчёт не построится — «ограничения скорости» как настройки объекта или компании в системе нет, поэтому лимит нужно задать здесь же, разово, для этого построения. |
| Минимальная скорость | Нижняя граница достоверности — точки медленнее в расчёт не идут и не разрывают нарушение. «0» — не фильтровать. |
| Максимальная скорость | Это и есть ограничение: нарушением считается любая скорость выше этого значения. |

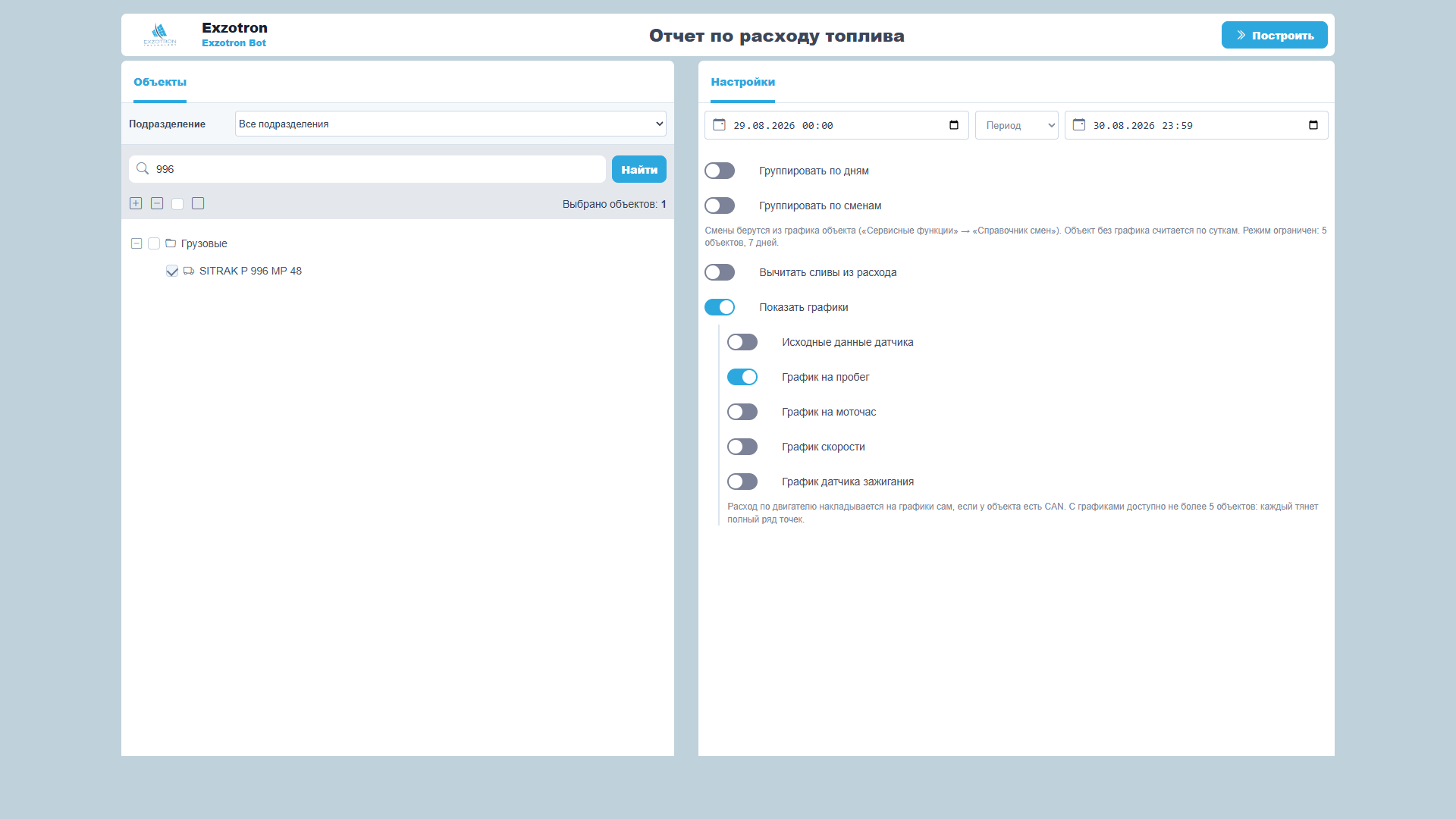

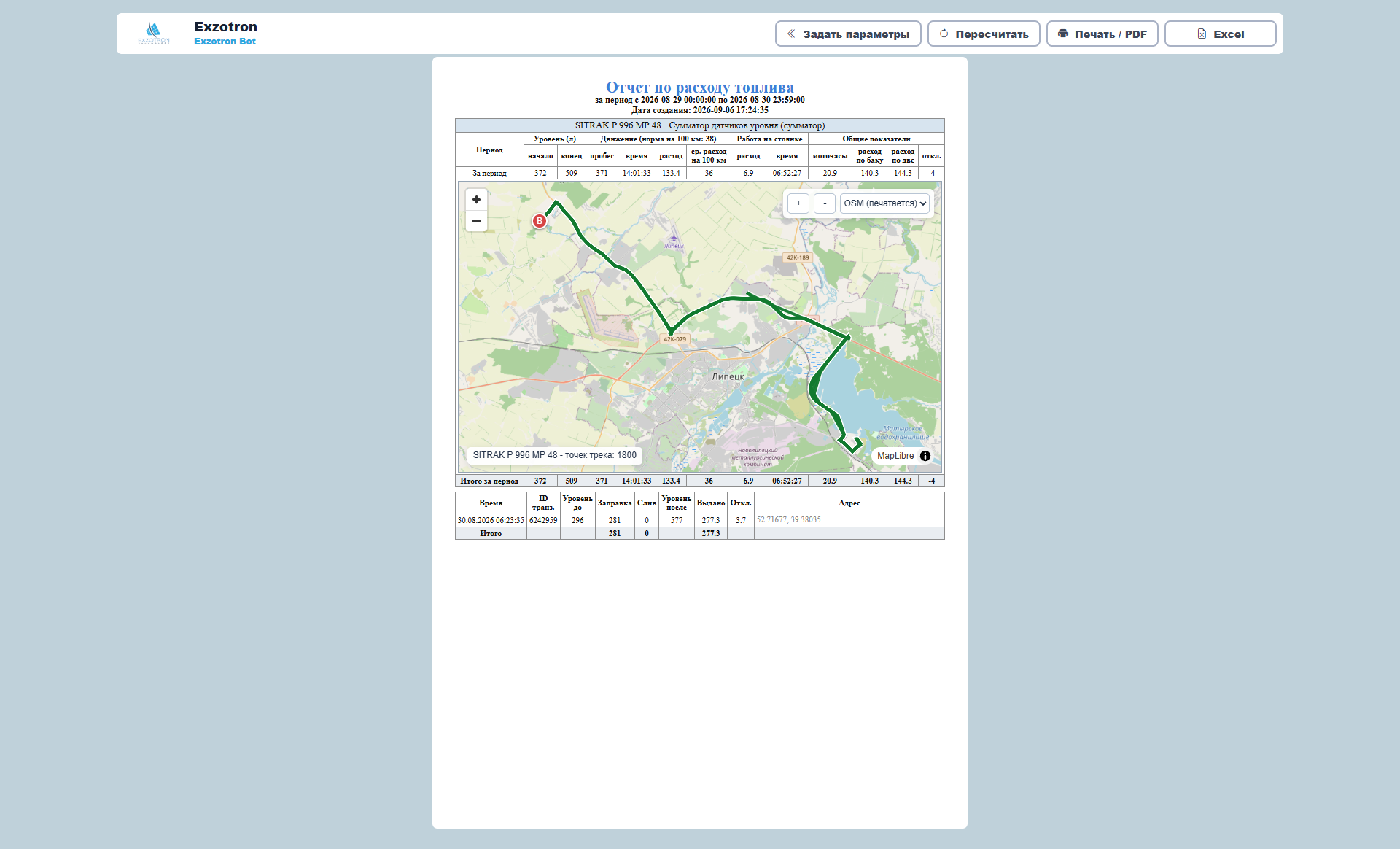

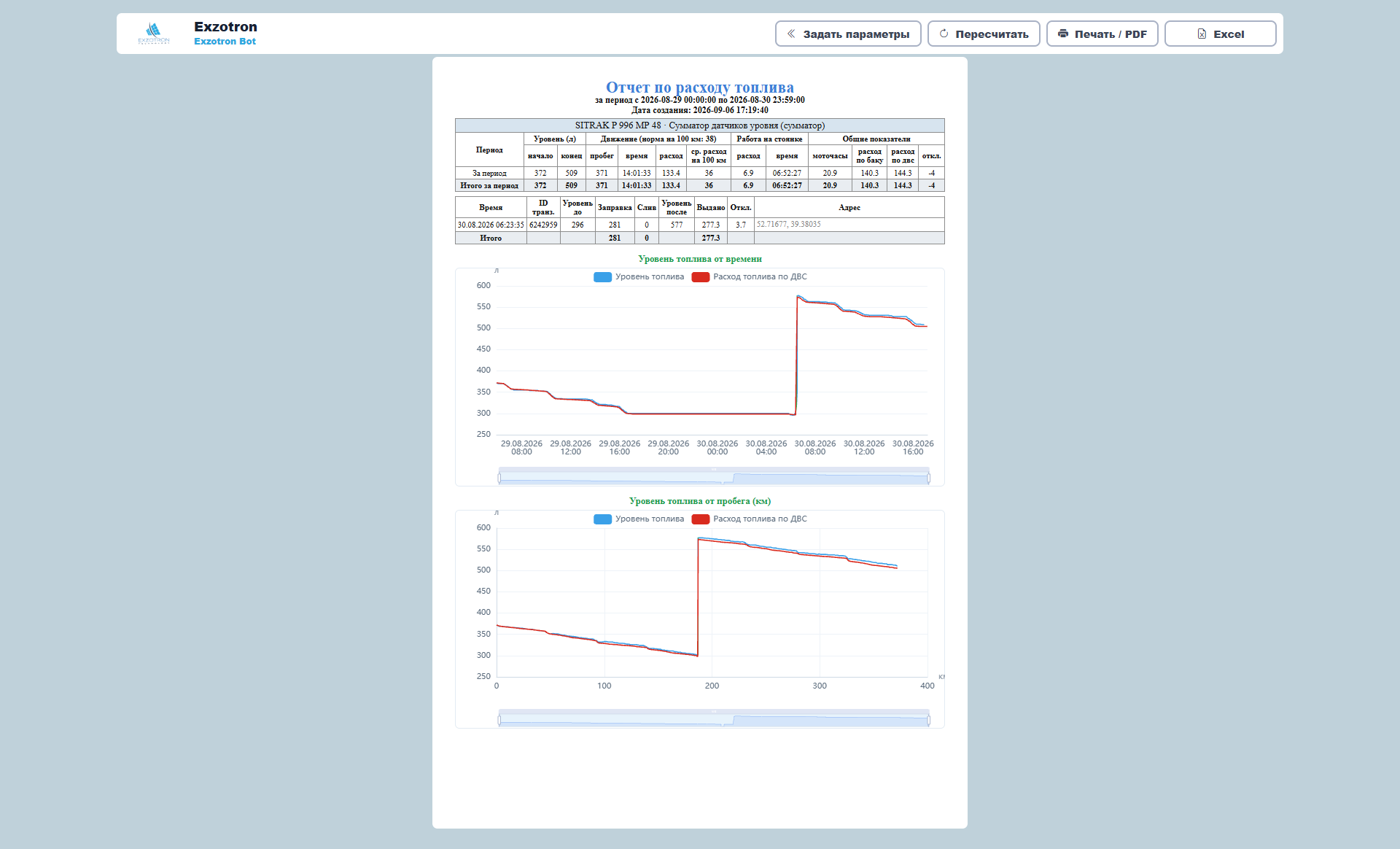

11.5. Отчёт: Расход топлива#
| Настройка | Описание |
|---|---|
| Период | Даты и время «с»/«по». |
| Группировать по дням | Разбивает таблицу метрик по суткам. |
| Группировать по сменам | Смены берутся из графика объекта («Сервисные функции» → «Справочник смен»); объект без графика считается по суткам. Ограничение: не больше 5 объектов и 7 дней одновременно. |
| Вычитать сливы из расхода | Не включает объём слитого топлива в показатель расхода. |
| Показать графики | Раскрывает 4 подпараметра ниже. |
| — Исходные данные датчика | Добавляет на график сырые (нетарированные) значения датчика. |
| — График на пробег | Включён по умолчанию — вторая диаграмма «уровень топлива от пробега (км)». |
| — График на моточас | Третья диаграмма «уровень топлива от моточасов». |
| — График скорости | Линия скорости на дополнительной оси графика по времени. |
| — График датчика зажигания | Линия состояния зажигания на дополнительной оси. |
Датчик топлива для расчёта система выбирает сама — никакого поля выбора датчика/сумматора в настройках нет; какой именно датчик использован, видно только справочной надписью в заголовке таблицы результата (например «· Сумматор датчиков уровня (сумматор)»).
Клик по строке периода в таблице метрик (здесь — единственная строка «За период», так как группировка по дням не включена) разворачивает карту трека прямо под ней.
Правый клик по строке заправки/слива открывает контекстное меню «Удалить» — событие можно исключить из отчёта (действие необратимо для текущего построения).

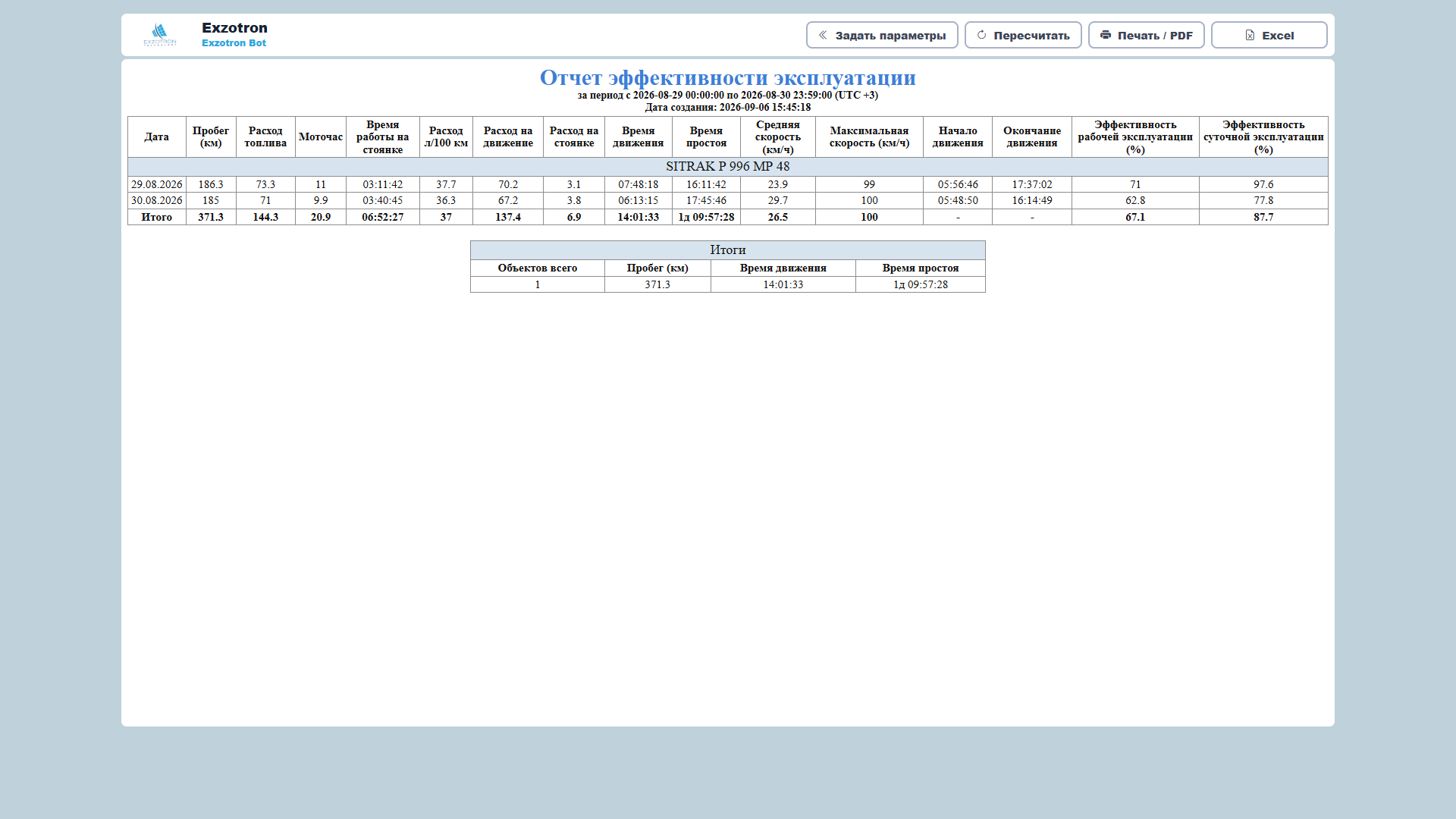

11.6. Отчёт эффективности эксплуатации#
Этот отчёт технически построен поверх отчёта по пробегу (те же показатели движения, чтобы цифры не расходились) и добавляет к нему два расчётных процента:
| Показатель | Как считается |
|---|---|
| Эффективность рабочей эксплуатации, % | Время движения ÷ общее время работы двигателя (моточасы) × 100. |
| Эффективность суточной эксплуатации, % | Время движения ÷ суточная норма работы объекта (свойство объекта, в часах) × 100. |

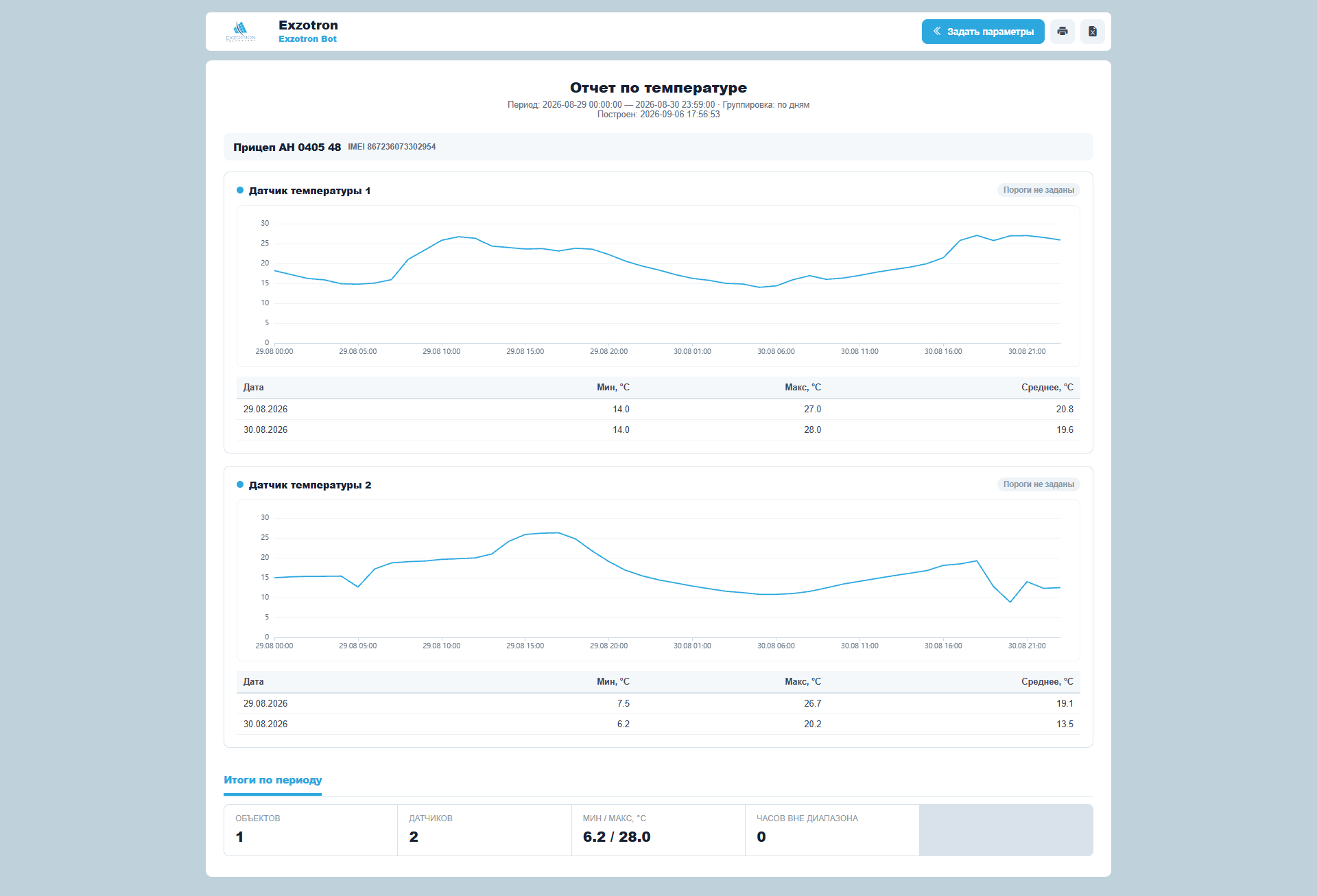

11.7. Отчёт по температуре#
Единственный из семи, где в дерево объектов попадают только те, у кого настроен датчик температуры (бейджем показано число температурных датчиков), и единственный, где нет ни клика по строке с картой трека, ни возможности задать датчик или диапазон нормы прямо в отчёте — пороги «мин»/«макс» берутся из настроек самого датчика на объекте (если не заданы — границы не проверяются).

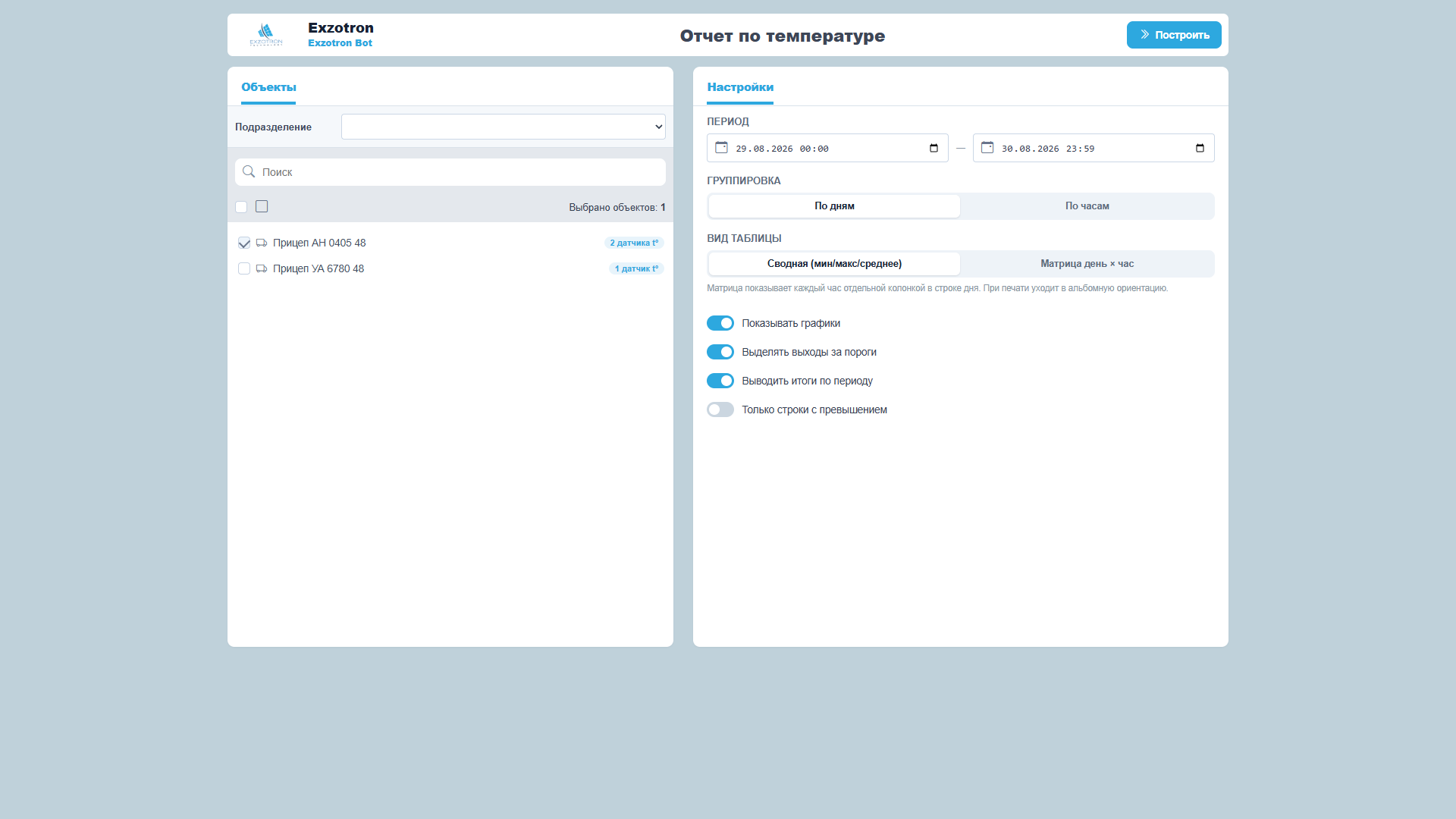

| Настройка | Описание |
|---|---|
| Период | Даты и время «с»/«по». |
| Группировка | «По дням» (по умолчанию) или «По часам». |
| Вид таблицы | «Сводная (мин/макс/среднее)» (по умолчанию) или «Матрица день × час» — каждый час отдельной колонкой в строке дня; при печати уходит в альбомную ориентацию. |
| Показывать графики | Включено по умолчанию. |
| Выделять выходы за пороги | Включено по умолчанию — добавляет колонку «Выходов, ч» и подсвечивает график красным вне диапазона. |
| Выводить итоги по периоду | Включено по умолчанию — карточка с общим мин/макс и числом часов вне диапазона. |
| Только строки с превышением | Выключено по умолчанию — отфильтровать таблицу, оставив только периоды с выходом за порог. |
11.8. Отчёт о работе механизмов#
Восьмой пункт меню «Отчёты», добавлен рядом с «Отчётом по температуре» и устроен по той же схеме: в дерево объектов попадают только те, у кого настроен датчик «Работа механизма» (бейджем показано число таких датчиков у объекта). В отличие от отчёта по температуре, здесь нет ни графиков, ни настраиваемых порогов «мин»/«макс» — датчик работы механизма бинарный (работает / не работает), поэтому у отчёта только фиксированная шкала отработанных минут в час.
| Настройка | Описание |
|---|---|
| Период | Даты и время «с»/«по». |
| Группировка | «По дням» (по умолчанию) или «По часам». |
| Вид таблицы | «Сводная (по дням/часам)» (по умолчанию) или «Матрица день × час» — каждый час отдельной колонкой в строке дня; при печати уходит в альбомную ориентацию. |
| Выводить итоги по периоду | Включено по умолчанию — блок с суммарными показателями по всем выбранным объектам (объектов, датчиков, отработано всего). |

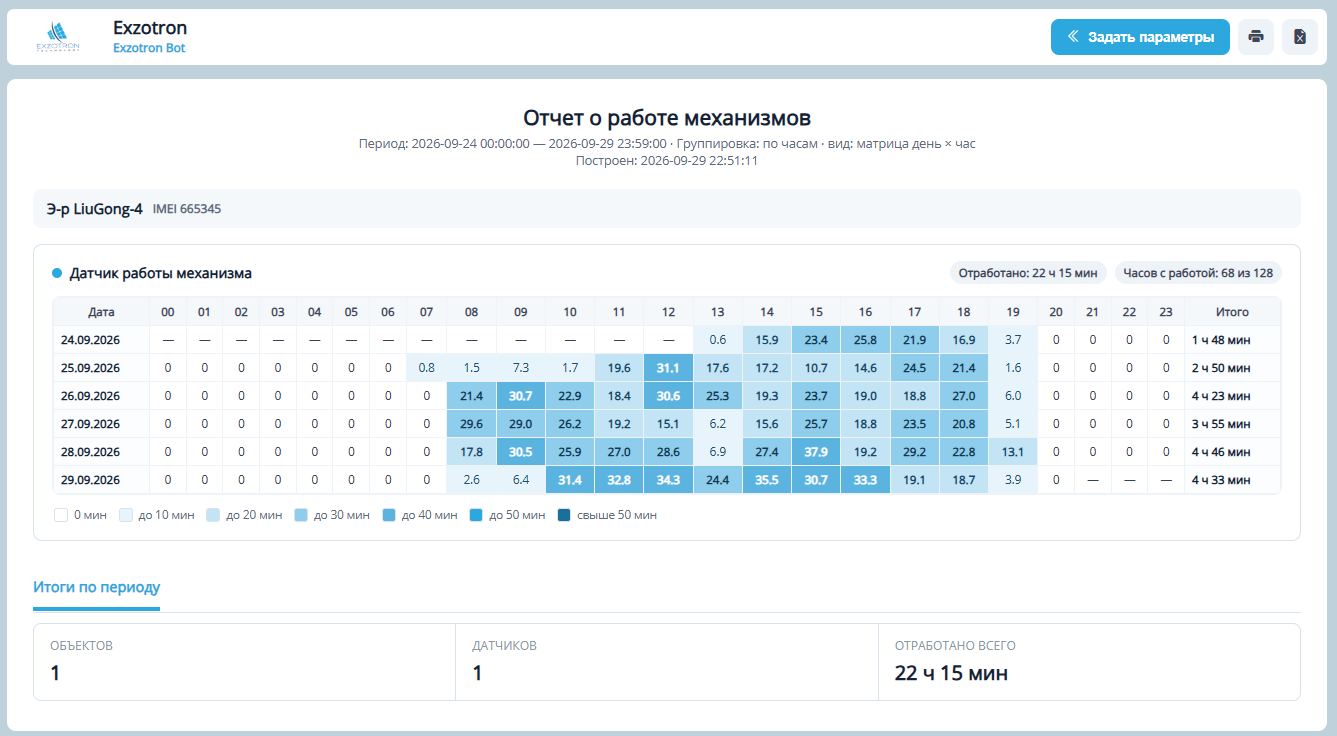

В матрице каждая ячейка — количество отработанных минут в этом часе; цвет ячейки задаётся шкалой из легенды под таблицей: 0 мин, до 10, до 20, до 30, до 40, до 50, свыше 50 минут. Часы, за которые данных ещё нет (будущее время периода или момент до первого пакета от объекта), показаны прочерком «—». Крайняя правая колонка «Итого» — суммарное отработанное время за сутки в формате «ч ч мм мин». Для каждого выбранного объекта в отчёте — свой блок с названием, IMEI и строкой датчика с бейджами «Отработано: …» (сумма за весь период) и «Часов с работой: N из M» (сколько часов периода объект хоть сколько-то отработал, из общего числа часов периода).
