Статья для монтажников и клиентов: как соединить трекер Galileosky с топливораздаточным модулем EFL 6.0 (распиновка разъёма и цвета проводов), как настроить трекер и загрузить алгоритмы Exzotron. Всё, что нужно для подключения, собрано здесь в одном месте.
ℹ️ Коротко
Трекер подключается к разъёму 5 «GALILEO» модуля EFL: два провода питания, интерфейс RS485 (протокол LLS), импульсный выход, разрешение выдачи от трекера (TR_EN) и 1-Wire для карты. После подключения в трекер загружаются четыре алгоритма Exzotron и активируется лицензия.
1. Что понадобится#
- Топливораздаточный модуль EFL 6.0 (питание 9–36 В, ток потребления 2 А).
- Трекер Galileosky 10-й серии (прошивка не ниже 3.23) или 7x серии (прошивка не ниже 48.23). Модели серии C не подходят.
- Источник питания 12–24 В для разъёма 5 (см. раздел 2: выходного питания на разъёме нет).
- Лицензия алгоритмов Exzotron. Без активации лицензии модуль выдаёт не более 10 литров, после чего блокируется до перезагрузки трекера.
2. Подключение трекера: разъём 5 «GALILEO»#
Трекер подключается к восьмиконтактному разъёму 5 «GALILEO» на модуле EFL.

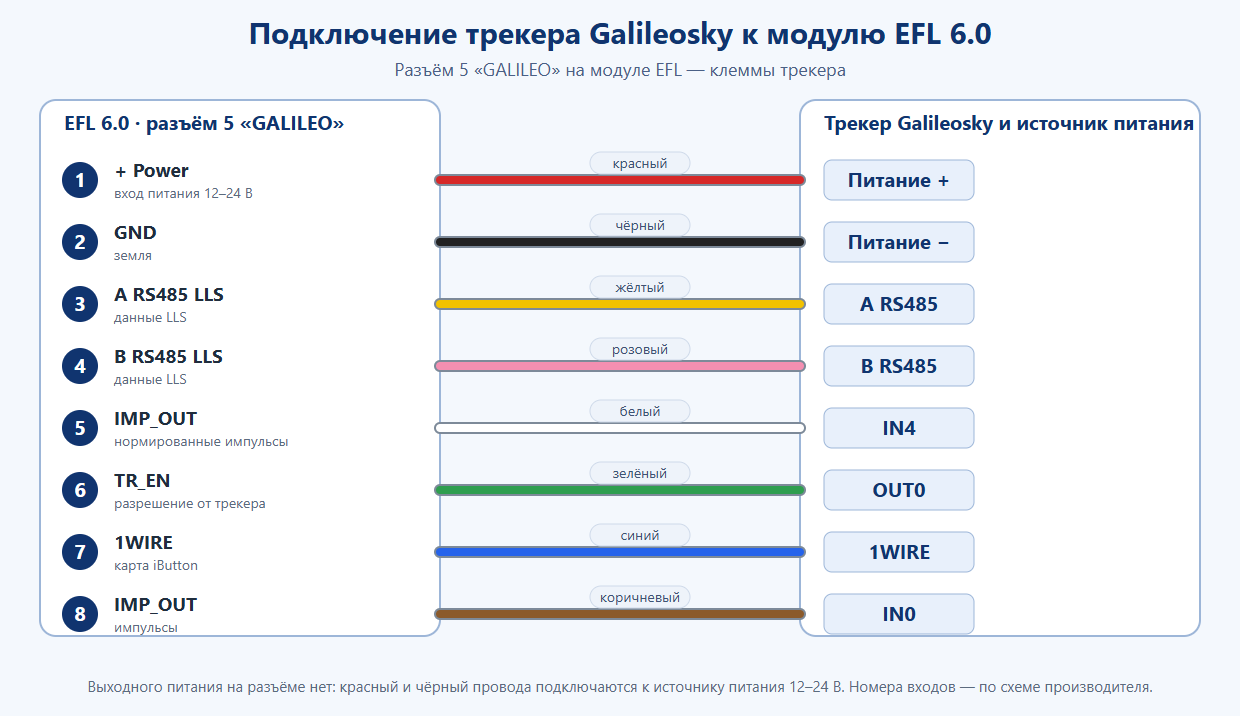

Схема подключения трекера Galileosky к разъёму 5 «GALILEO» модуля EFL 6.0.
| Контакт | Сигнал на EFL | Цвет провода | Куда на трекере | Назначение |
|---|---|---|---|---|
| 1 | + Power | красный | питание (+) | вход питания 12–24 В: подводится от источника питания, выходного питания на разъёме нет |
| 2 | GND | чёрный (серый) | питание (−) / GND | земля, подводится от того же источника питания |
| 3 | A RS485 LLS | жёлтый | A RS485 | передача данных на трекер в протоколе LLS (счётчик) |
| 4 | B RS485 LLS | розовый | B RS485 | передача данных на трекер в протоколе LLS (счётчик) |
| 5 | IMP_OUT | белый | IN4 | дискретный нормированный импульсный выход (100/10/1) |
| 6 | TR_EN | зелёный | OUT0 | разрешение выдачи от трекера (подключается на выход OUT трекера) |
| 7 | 1WIRE | синий | 1WIRE | RFID-метка в протоколе iButton |
| 8 | IMP_OUT | коричневый | IN0 | импульсный выход |
💡 На что обратить внимание
Выходного питания на разъёме 5 нет: красный и чёрный провода (контакты 1 и 2) — это вход питания 12–24 В, их подключают к внешнему источнику питания. Номера входов и выхода (IN4, IN0, OUT0) приведены по схеме производителя; для вашей модели трекера сверяйтесь с её схемой подключения. Подключение выполняет квалифицированный специалист при отключённом питании.
3. Питание и остальные разъёмы EFL 6.0#
Питание модуля и допустимые напряжения — по паспорту EFL 6.0 (ссылка в конце статьи).
| Разъём | Назначение | Контакты и цвета проводов |
|---|---|---|
| 1. Питание | вход питания | 1 +POW IN — коричневый; 2 GND — синий |
| 2. Клапан | управление двухконтурным клапаном (например, MSF25): отсечной клапан 1 — большой ход, отсечной клапан 2 — малый ход (пуск электронасоса) | четыре провода: чёрный, синий, жёлтый, коричневый. Подписей «клапан 1», «клапан 2», «большой ход», «малый ход» на самих проводах нет — различайте провода по цветам и подключайте по схеме из статьи про клапаны (ссылка ниже) |
| 3. УСС | устройство снятия сигнала со счётчика | 1 + Power (12 В или 5 В, выбирается джампером) — розовый (красный); 2 GND — коричневый; 3 A COUNT — жёлтый (A); 4 B COUNT — белый (B) |
| 4. ETR | RS485 для подключения к компьютеру | 1 + Power — коричневый; 2 GND — синий; 3 A RS485 ETR — белый; 4 B RS485 ETR — зелёный |
| 4. LLS | RS485, протокол LLS (например, датчик уровня) | 5 + Power — красный; 6 GND — серый; 7 A RS485 LLS — жёлтый; 8 B RS485 LLS — розовый |
| 5. GALILEO | подключение трекера | см. таблицу в разделе 2 |
Схема подключения клапанов (mSF-25, «Ливенка») и цвета проводов — в статье «Подключение клапанов mSF-25 и «Ливенка» к блоку управления клапаном EXZ 2.0».
4. Порядок монтажа#
- Отключите питание и убедитесь, что оно не может быть включено случайно.
- Подключите питание к разъёму 1 модуля EFL.
- Подключите клапан (разъём 2) и устройство снятия сигнала счётчика (разъём 3).
- Подключите трекер к разъёму 5 «GALILEO» по таблице из раздела 2; красный и чёрный провода (питание 12–24 В) подведите к источнику питания.
- Не подносите карту к считывателю, пока не закончена настройка трекера (раздел 5).
- Включите питание и выполните настройку трекера и алгоритмов (разделы 5–6).
5. Настройка трекера Galileosky#
5.1. Прошивка#
| Серия трекера | Минимальная версия прошивки |
|---|---|
| 10-я серия | 3.23 (рекомендуется 3.25 и выше) |
| 7x серия | 48.23 (рекомендуется 48.25 и выше) |
Если на трекере старая прошивка (признаки: «дырки» в данных, зависания на несколько дней, пропажа координат), сначала обновите её командой Upgrade 3 для 10-й серии или Upgrade 48 для 7x серии. После обновления дождитесь перезагрузки трекера.
⚠️ Перед настройкой уберите карту
Не подносите карту к считывателю до окончания всех работ: случайное считывание нарушает настройку.
5.2. Базовая конфигурация#
Команды выполняйте в трекере в указанном порядке:
SOUT0 0,0,0,0,0,0,0,0,0,0
SOUT1 0,0,0,0,0,0,0,0,0,0
SIGN 0,0,0
FLASHARCHIVE 1,1
REMOTECONFIG 1
ARCHIVE 0
DS
out 0,1
out 1,1
CANREGIME 11,125000,2000,1
ActiveCAN 0
CAN1REGIME 11,125000,2000,1
ActiveCAN1 0
InCfg5 1,1,33000,33000,33000,33000,1,0
RS485FN 4
ibcfg 4,4,0
SIMSwitch 1,120
HeadPackBit 3,1
MainPackBit 3,1
MainPackBit 6,1
MainPackBit 12,1
MainPackBit 13,1
MainPackBit 16,1
MainPackBit 32,1
MainPackBit 37,1
MainPackBit 44,1
MainPackBit 52,1
MainPackBit 60,1
MainPackBit 61,1
MainPackBit 62,1
MainPackBit 63,1
MainPackBit 64,1
MainPackBit 66,1
MainPackBit 166,1
MainPackBit 169,1
MainPackBit 177,1
MainPackBit 178,1
MainPackBit 179,1
SCRIPTIP c.7gis.ru,60524
USERSPEC 000000111101111
FSDELETE SETLLS
RESETПосле команды RESET трекер перезагрузится. Подробное описание параметров есть в Telegram-боте настройки терминала.
6. Загрузка и настройка алгоритмов#
6.1. Загрузка алгоритмов#
Алгоритмы загружаются строго по очереди: дождитесь полной установки каждого, прежде чем загружать следующий.
SCRIPT Exzotron/EX_FControl2
SCRIPT Exzotron/EX_SETTINGS2
SCRIPT Exzotron/EX_EXZO2
SCRIPT Exzotron/EX_LLS2После загрузки всех алгоритмов выполните:
settings 3,69
settings 6,100
settings 0,8,8,06.2. Финальная активация#
Эти команды выполняются только после физического подключения и включения модуля EFL.
settings 8888,999999999,12Подождите около 30 секунд: процесс конфигурирования можно отслеживать в диагностике оборудования. Затем:
settings 0,8,8,0
settings 11,0
settingsЕсли к модулю EFL подключено информационное табло EFD, дополнительно выполняется settings 12,8328 (значение 8328 задаёт EFD как информационное табло при модуле EFL). Без табло EFD эту команду не выполняйте.
Лицензия алгоритмов активируется командой settings 10,[номер лицензии]. Без активации модуль выдаёт не более 10 литров.
6.3. Чек-лист#
- ☐ Проверена версия прошивки (при необходимости
Upgrade 3илиUpgrade 48). - ☐ Карта убрана из считывателя.
- ☐ Выполнена базовая конфигурация, затем
RESET. - ☐ Алгоритмы загружены по очереди.
- ☐ Выполнены
settings 3,69,settings 6,100,settings 0,8,8,0. - ☐ Модуль EFL подключён и включён.
- ☐ Выполнена команда
settings 8888,999999999,12, выдержано около 30 секунд. - ☐ Выполнены
settings 0,8,8,0,settings 11,0иsettings; при наличии табло EFD — ещёsettings 12,8328. - ☐ В диагностике конфигурирование завершено без ошибок.
7. Выдача топлива: порядок работы с колонкой#
- Установите пистолет в приёмную ёмкость.
- Поднесите карту одним касанием (или вставьте карту в кармашек).
- На экране появится лимит карты.
- Лимит моргнёт один раз.
- Загорится первый светодиод зелёным цветом.
- Нажмите «*»: правый светодиод начнёт моргать, но на экране останется значение лимита. Введите дозу и (или) нажмите «#»: комбинация «*», «#» совершит пуск в размере лимита.
- Получите топливо.
- Повесьте пистолет.
- Уберите карту.
Если на экране снова появился лимит, нажмите «5» для просмотра налитой дозы.
ℹ️ Повторный старт транзакции
Повторный старт транзакции можно отключить командой
settings 0,8,3,1. После этого пункт 9 (убрать карту) нужно будет выполнять каждый раз после успешной выдачи топлива, в любом количестве.
8. Параметры алгоритма#
Команда settings [номер],[значение] задаёт параметры алгоритма (они хранятся на SD-карте).
💡 Перечень параметров
Здесь перечислены основные параметры. Битовые маски Mode 3 и Mode 8 и значения по умолчанию зависят от версии алгоритма: актуальные значения для вашего оборудования уточняйте в технической поддержке.
| Параметр | Что означает |
|---|---|
| L | активность лицензии: 1 — активна, 0 — не активирована |
| U 1 | часовой пояс, нужен для корректного обновления суточного лимита |
| Kf 2 | коэффициент списания импульсов |
| Mode 3 | битовая маска работы алгоритма |
| CardHold 4 | удержание карты до первых импульсов |
| In 5 | номер счётного накопительного входа |
| TtAdr 6 | адрес тотального счётчика |
| WaitF 7 | ожидание последних импульсов для завершения транзакции |
| Mode 8 | битовая маска алгоритма (дополнительно) |
| IbAdr 9 | резервный адрес LLS номера карты (255 — отключен) |
| 10 | активация лицензии: settings 10,[номер лицензии] |
| 11 | битовая маска алгоритма EX_AZT2 (при настройке сбрасывается командой settings 11,0) |
| 12 | битовая маска алгоритма EX_EXZO2; значение 8328 включает EFD как информационное табло при модуле EFL (выполняется только при наличии табло EFD) |
| V_ | версия алгоритма в формате ггггммдд |
9. Карты и лимиты#
Карты добавляются командой RFIDSet [карта],[режим],[тотальный лимит],[суточный лимит],[тотальный баланс],[суточный баланс],[PIN]. Номер карты вводится в десятичном (DEC) формате. Лимиты и балансы указываются в импульсах, при использовании тотального счётчика берётся 100 импульсов на литр.
| Что нужно | Команда |
|---|---|
| Лимитная карта: баланс 1000, суточный лимит 200, остаток на сегодня 50 | rfidset 8832394,1,1000,200,1000,50,0 |
| Безлимитная карта | rfidset 8832394,0,0,0,0,0,0 |
| Заблокировать карту | rfidset 8832394,1,0,0,0,0,0 |
| Посмотреть остаток по карте | RFIDINFO 8832394 |
Удалить карту нельзя, её можно только заблокировать. Режим контроля: 1 — лимитная, 0 — безлимитная. При добавлении новой лимитной карты суточный баланс задаётся равным суточному лимиту.
10. Какие данные передаёт алгоритм на сервер#
| Параметр | Что передаёт |
|---|---|
| CAN8BITR0 | командный тег — событие алгоритма: 9 — старт алгоритма, 1 — старт транзакции, 2 — завершение с положительным значением, 7 — завершение с нулевым значением, 4 — завершение при выдаче без карты (если включён соответствующий бит настройки) |
| CAN8BITR3 | сотые литра тотальника |
| CAN32BITR0 | номер карты по транзакции; при старте алгоритма — версия алгоритма |
| CAN32BITR1 | PIN-код карты, если он используется |
| CAN32BITR2 | литровый тотальный счётчик колонки; ноль следует игнорировать — это означает, что нет связи с устройством |
| CAN32BITR3 | номер карты по транзакции |
| CAN32BITR4 | текущее значение выданной порции |
| CAN32BITR7 | скорость потока в сотых литра в секунду (в конце транзакции — средняя за всю транзакцию) |
| CAN32BITR13 | тотальный счётчик в сотых литра (значение делится на 100) |
| IN5 | разовая выдача «импульсов» за всю транзакцию; коэффициент деления задаётся параметром Kf 2 |
| IBUTTON | номер карты для серверов, которые не принимают CAN-параметры |
11. Проверка по светодиодам модуля#
На лицевой панели EFL несколько светодиодов дополнительной индикации. Для связи с трекером важны два.
| Светодиод | Цвет | Что означает |
|---|---|---|
| 1. Статус разрешения выдачи | зелёный | выдача топлива разрешена |
| 1. Статус разрешения выдачи | жёлтый | выдача на паузе |
| 1. Статус разрешения выдачи | синий | ошибка входа TR_EN: нет разрешения от трекера |
| 1. Статус разрешения выдачи | красный | нажата кнопка «Стоп» |
| 1. Статус разрешения выдачи | фиолетовый (синий + красный) | нет разрешения от трекера и нажата кнопка «Стоп» |
| 1. Статус разрешения выдачи | голубой (синий + зелёный) | есть разрешение на выдачу, но трекер его не даёт |
| 6. Обратный статус от трекера (одна карта) | зелёный | карта в базе трекера, выдача разрешена |
| 6. Обратный статус от трекера (одна карта) | синий | карты нет в базе трекера |
| 6. Обратный статус от трекера (одна карта) | красный | карта в базе трекера, но заблокирована |
Синий светодиод 1 означает, что нет разрешения от трекера. Проверьте подключение контакта 6 (TR_EN) к выходу трекера, а также загрузку алгоритмов и активацию лицензии (раздел 6).
12. Типичные ошибки#
- Подносили карту во время настройки. Риск конфликта конфигурации; настройку нужно повторить с начала.
- Алгоритмы загружены не по очереди. Параллельная или неполная загрузка вызывает сбои: загружайте по одному и ждите установки.
- Команда
settings 8888,999999999,12выполнена до включения EFL. Конфигурация не пройдёт корректно: выполните её после включения модуля. - Старая прошивка. Частая причина «дырок» в архиве и подвисаний на несколько дней: обновите прошивку.
- Лицензия не активирована. Модуль выдаёт не более 10 литров и блокируется до перезагрузки трекера.
- Нет связи по RS485. Проверьте провода A и B (контакты 3 и 4) и питание. Ноль в тотальном счётчике (CAN32BITR2) означает, что связи с устройством нет.
Документы и связанные статьи#
- Паспорт и руководство по эксплуатации EFL 6.0 (PDF) — полное описание кабельных вводов, параметров и светодиодов.
- Топливораздаточный модуль Exzotron EFL 6.0 (9-36В) — описание модуля.
- Настройка терминалов Galileosky с алгоритмами Exzotron (EFL / EFD / ERF05) — подробная инструкция по настройке трекера.
- Настройка алгоритма для EFL — параметры и команды алгоритма.
- Подключение клапанов mSF-25 и «Ливенка» к блоку EXZ 2.0.
