Склады ГСМ — руководство пользователя

Раздел «Склады ГСМ» предназначен для контроля остатков топлива на складах и в ёмкостях: текущий уровень, температура, плотность, масса, наличие воды, графики изменения уровня, детальный отчёт по остаткам и настройка карточек складов (в том числе привязка к геозоне и учёт по массе).

1. Интерфейс раздела#

Экран состоит из двух частей:

• Список слева — склады и их ёмкости с ключевыми показателями. Здесь выбираются ёмкости для просмотра, включается группировка по объектам, графики, автообновление и выгрузка отчёта.
• Рабочая область справа — карточки выбранных ёмкостей с индикатором заполнения и графики уровня.

2. Показатели ёмкости#

По каждой ёмкости отображаются:

• Наименование ёмкости;
• Уровень — текущий объём топлива (л);
• Уровень (см) — высота столба топлива;
• Температура топлива;
• Плотность (кг/л);
• Масса — расчётная масса топлива (объём × плотность);
• Вода — уровень подтоварной воды;
• Объём и Свободно — номинальная ёмкость и свободное место.

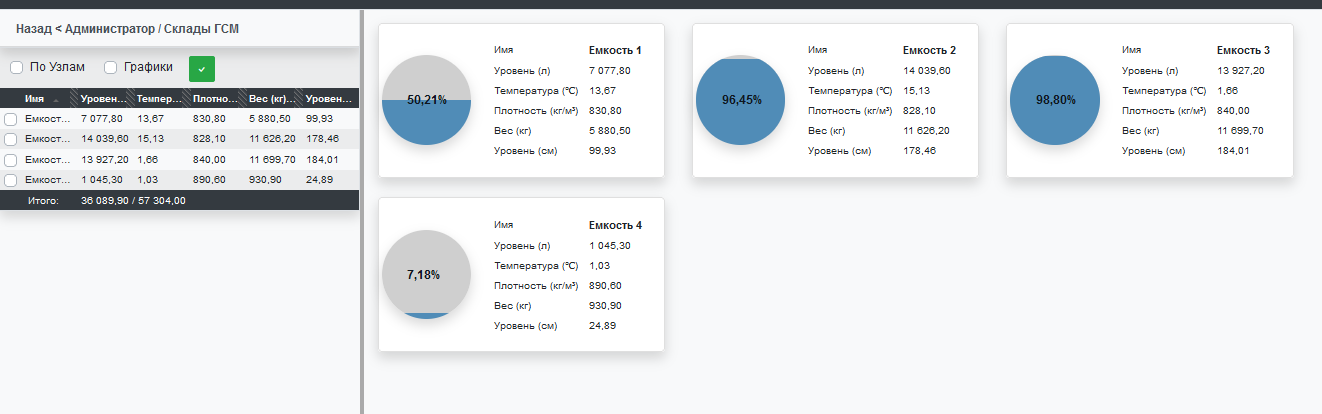

Карточка ёмкости показывает круговой индикатор заполнения с процентом уровня.

3. Графики уровня#

Режим «Графики» строит график изменения уровня топлива в ёмкости во времени. Выбор одной ёмкости открывает её график на весь экран; выбор нескольких — выводит их карточками. График используется для контроля приходов, сливов и расхода.

4. Отчёт «По остаткам (детально)»#

Детальный отчёт по остаткам показывает по каждой ёмкости и складу:

• Остаток на начало периода;
• Приход и Расход;
• Показания счётчика (по документам, при приёме, отклонение счётчика);
• Отклонение факт/учёт;
• Поставщик;
• Итоги по складу.

Дополнительно доступны: группировка по объектам, автообновление показаний (запуск/остановка интервала) и выгрузка в Excel.

5. Карточка склада#

Карточка склада задаёт его параметры:

• Наименование, Продукт (вид топлива);
• Подразделение и Участок;
• Ответственный — пользователь, отвечающий за склад;
• Период, мин — интервал агрегации и актуализации показаний склада;
• Учёт по массе — флажок; при включении остаток ведётся в килограммах (объём × плотность);
• Тип склада — Стационарный или Передвижной (передвижной используется, например, для цистерны нефтевоза);
• Геозона склада — привязка склада к геозоне на карте (спутник/гибрид).

Привязка к геозоне позволяет автоматизировать операции погрузки и выгрузки нефтевозов: система сопоставляет визит нефтевоза в геозону с соответствующим складом и формирует движения топлива. Подробнее — в руководстве «Управление нефтевозами».

6. Ёмкости и тарировка#

За каждым складом закреплены ёмкости с номинальным объёмом и тарировкой (соответствие уровня и объёма). Тарировка обеспечивает корректный пересчёт показаний датчика уровня в литры. Ёмкость связывает склад с объектом-датчиком, по которому берутся уровень, температура и плотность.

7. Связь с другими разделами#

• Управление нефтевозами — склад, привязанный к геозоне, участвует в автоматических погрузках/сливах нефтевозов.
• Журнал документов — приходы, перемещения, сливы и инвентаризации по складу.
• Управление балансом — учётные остатки и операции по складу.

8. Частые вопросы#

Уровень или масса не отображаются. Проверьте, что за складом закреплена ёмкость с настроенной тарировкой и связанным объектом-датчиком.

Остаток нужен в килограммах. Включите в карточке склада флажок «Учёт по массе»; масса считается как объём × плотность.

Операции нефтевоза не привязываются к складу. Убедитесь, что складу назначена геозона склада в карточке.

9. Пошаговая настройка: склады, подразделения, ёмкости и узлы ТРК#

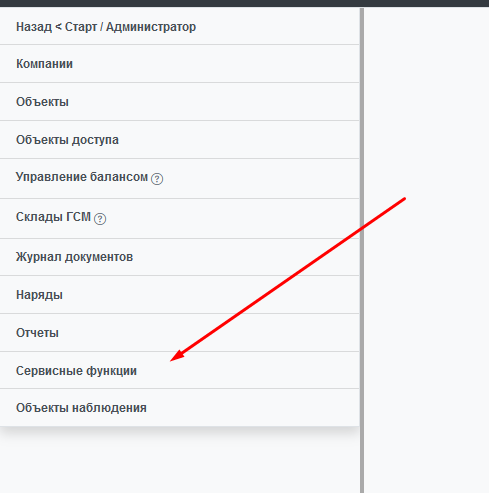

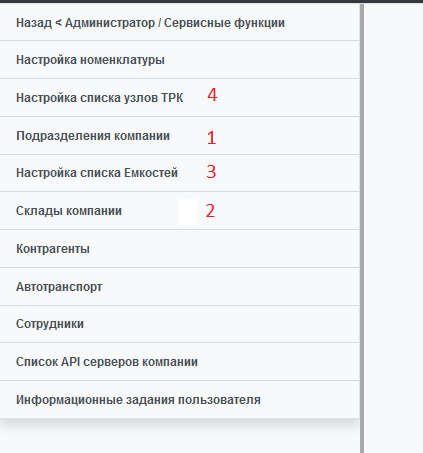

Первоначальная настройка склада ГСМ выполняется в разделе Администратор → Сервисные функции и состоит из четырёх шагов по порядку — каждый следующий шаг ссылается на справочники, созданные на предыдущих:

1. Склады компании;
2. Подразделения компании;
3. Настройка списка Ёмкостей (+ датчики каждой ёмкости);
4. Настройка списка узлов ТРК.

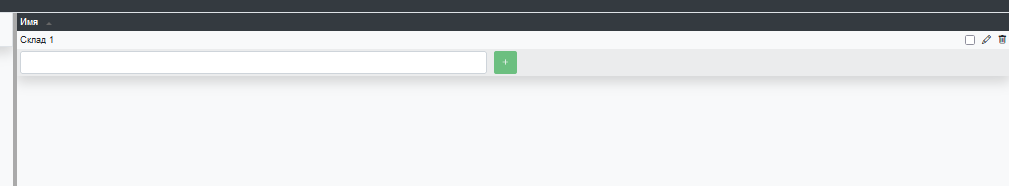

9.1. Склады компании#

Указываем название склада и нажимаем зелёный +.

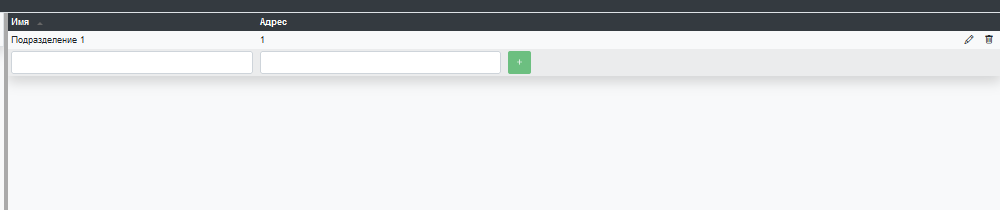

9.2. Подразделения компании#

Вносим название подразделения, при необходимости — адрес, и нажимаем зелёный +. Подразделение понадобится на следующем шаге при создании ёмкости.

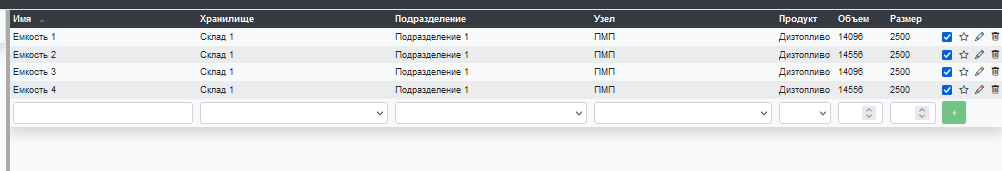

9.3. Настройка списка Ёмкостей#

Для каждой ёмкости указываем: Хранилище (склад из шага 1), Подразделение (из шага 2), Узел, Продукт (вид топлива) и физические параметры — Объём и Размер.

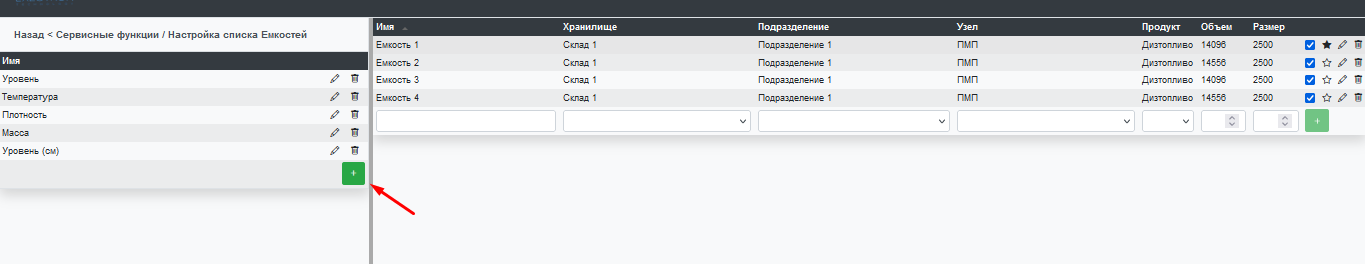

После создания ёмкости для неё нужно завести датчики — это отдельный список слева от таблицы ёмкостей: выбираем ёмкость в правой таблице, слева видим уже созданные датчики (или пустой список, если их ещё нет), нажимаем зелёный + и добавляем нужные.

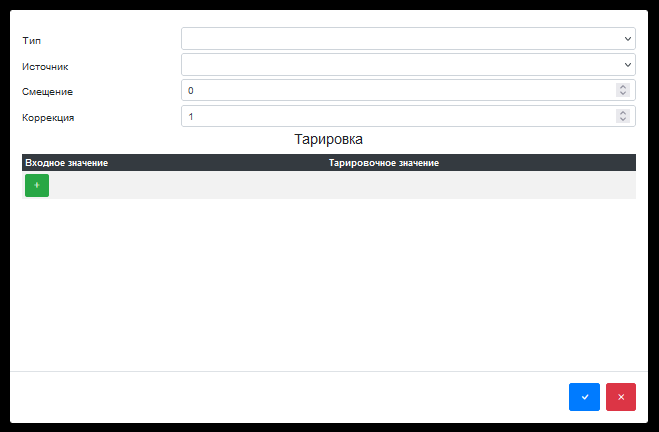

В окне создания датчика указываем Тип, Источник (тег, с которого берётся сырое значение), Смещение и Коррекцию, а также заполняем таблицу Тарировки (соответствие входного значения датчика и итогового тарировочного значения).

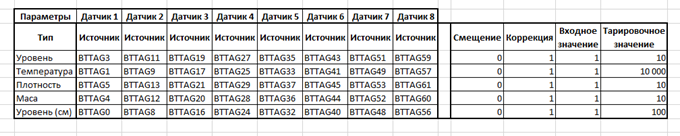

Типовой набор из пяти датчиков на ёмкость — Уровень, Температура, Плотность, Масса, Уровень (см) — и соответствующие им теги-источники для ёмкостей 1–8 на одном приборе:

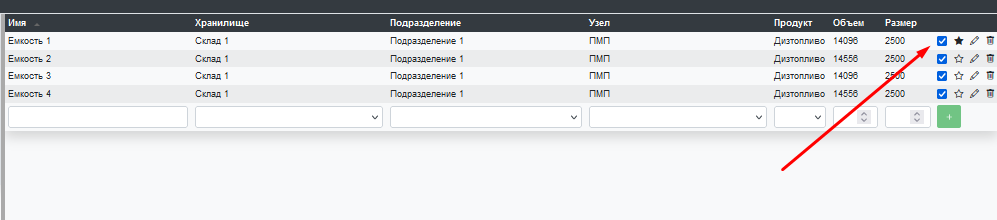

После заполнения формы датчика сохраняем её синей галочкой, а затем — и саму строку ёмкости в общем списке.

9.4. Настройка списка узлов ТРК#

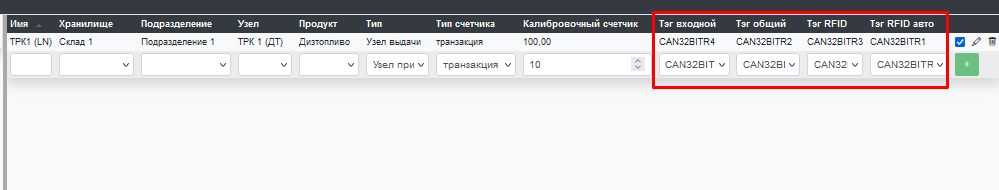

Для узла указываем название, Хранилище, Подразделение, Узел, Продукт, Тип (узел выдачи), Тип счётчика (транзакция) и Калибровочный коэффициент счётчика. Теги «Тег входной», «Тег общий», «Тег RFID» и «Тег RFID авто» заполняются автоматически — вручную их менять не нужно.

Сохраняем строку синей галочкой.

9.5. Итог#

После настройки всех четырёх справочников раздел «Склады ГСМ» начинает показывать реальные показания: по каждой ёмкости — круговой индикатор заполнения в процентах и карточка с уровнем (л), температурой, плотностью, массой и уровнем в сантиметрах, плюс общий итог по складу.

Подробнее о том, что означает каждый показатель и как читать эти карточки в повседневной работе — см. разделы 1–2 выше.
