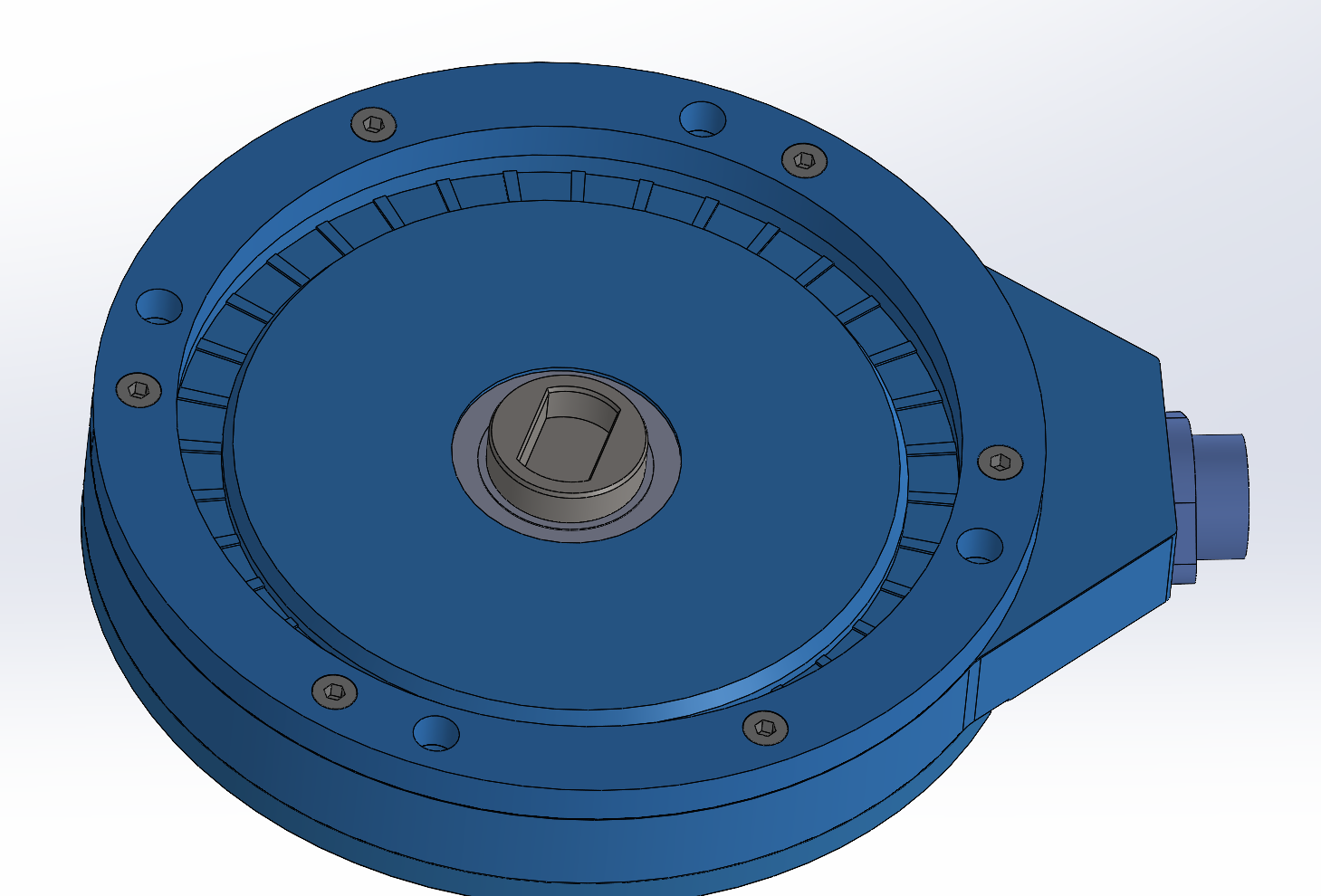

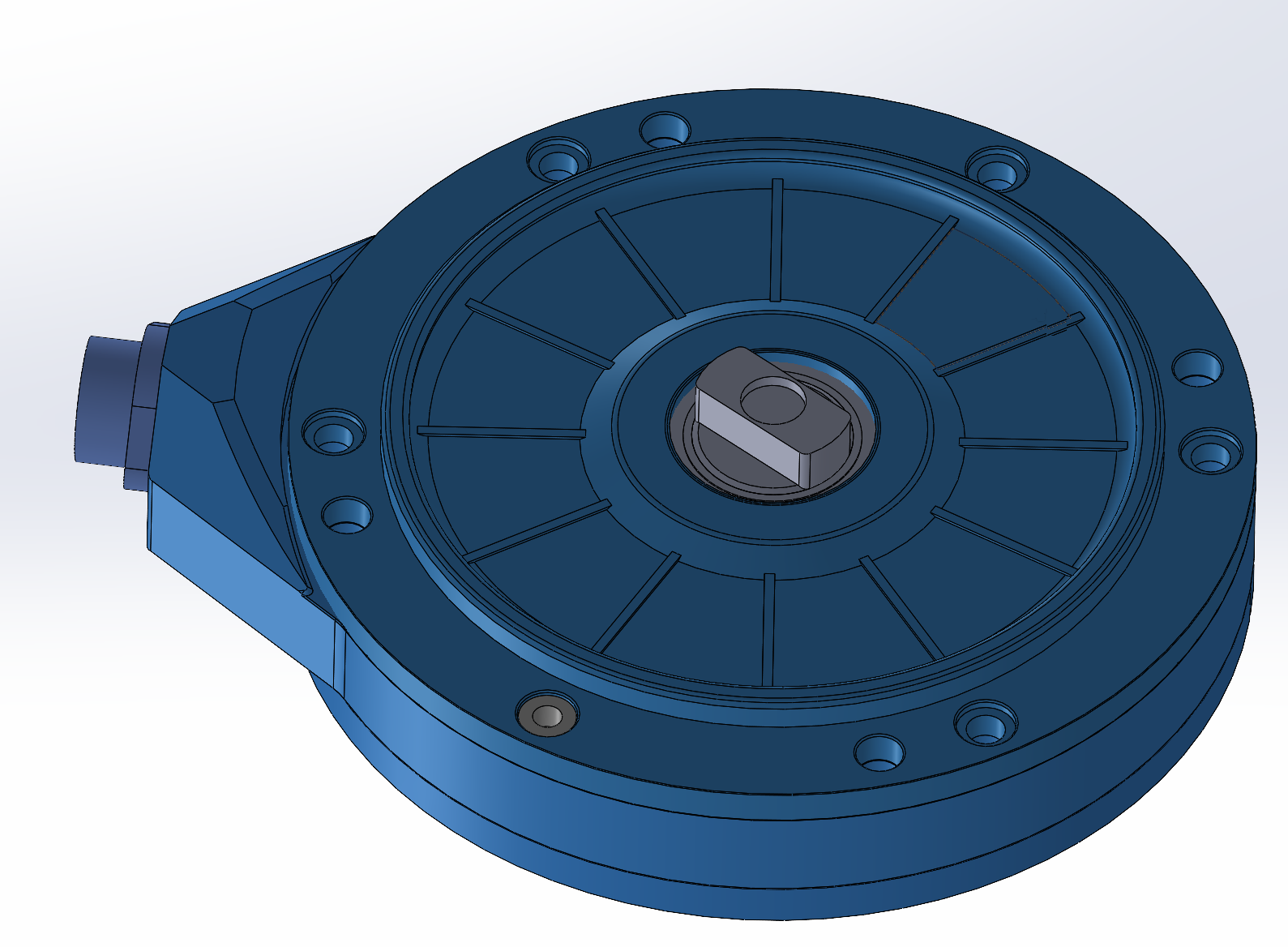

ES-PPO1 — устройство считывания вращения: датчик, который преобразует вращение вала жидкостного счётчика в двухфазный импульсный сигнал. Подходит для счётчиков ППО-25 и ППО-40. Устанавливается между счётчиком и стрелочным индикатором и служит выгодной альтернативой устройству снятия сигнала УСС.
Карточка позиции#
| Поле | Значение |
|---|---|
| Артикул | 008408 |
| Наименование | Устройство считывания вращения ES-PPO1 |
| Бренд | Exzotron |
| Код ВЭД | 9029100009 |
| Единица | шт. |
| Раздел каталога | Комплектующие → Устройства снятия сигнала (прайс-лист: «Устройства снятия сигнала и датчики импульсов») |
| Совместимость | счётчики ППО-25 и ППО-40 |
| Документ | паспорт, версия 1.4 (DOCX, ссылка выше) |
| Карточка на сайте | exzotron.com — Устройство считывания вращения ES-PPO1 |
1. Описание и назначение#
Вращение вала счётчика ППО передаётся на ES-PPO1 через кулачковое сцепление. Внутри на валу установлен диск с прорезями, напротив прорезей расположены оптопары. Сигнал от оптопар усиливается и передаётся на выход. Количество импульсов пропорционально числу оборотов вала счётчика: за один оборот оси формируется 50 импульсов, на выходе два канала (A и B) со сдвигом 90°.
Импульсы считает внешнее отчётное устройство (например, топливораздаточный модуль EFL). По числу импульсов определяется, на сколько провернулся вал счётчика относительно начального положения, поэтому устройство позволяет измерять и дозировать выданное топливо.
2. Технические параметры#
| Параметр | Значение |
|---|---|
| Рабочее напряжение питания | 10–26 В (рекомендуемое 12 В) |
| Ток потребления | до 30 мА |
| Ограничение выходного тока | до 50 мА |
| Фазовый сдвиг между выходными сигналами | 90° |
| Импульсов на один оборот оси | 50 |
| Масса | не более 0,6 кг |
| Температура эксплуатации | от −30 до +50 °C |
| Габариты | 190 × 145 × 34 мм |
| Итоговое расстояние между фланцами счётчика и стрелочного индикатора | 28 мм |
| Степень защиты | IP54 (подшипники со стороны кулачкового вала), IP65 (остальной корпус с разъёмом) |
Параметры указаны по паспорту версии 1.4.
3. Комплект поставки#
| Позиция | Количество |
|---|---|
| ES-PPO1 | 1 шт. |
| Кабель с разъёмом | 1 шт. |
| Крепёжные болты | 4 шт. |
| Проставка | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
4. Подключение#
Кабель с разъёмом подключается к внешнему отчётному устройству. Назначение проводов:
| Цвет провода | Назначение | Номер вывода на разъёме |
|---|---|---|
| Белый | общий | 6 |
| Коричневый | вход питания +12 В | 1 |
| Жёлтый | канал A | 5 |
| Зелёный | канал B | 2 |
5. Установка#
ES-PPO1 устанавливается между счётчиком ППО и стрелочным индикатором и скрепляется удлинёнными болтами из комплекта (в комплекте есть проставка). Вращение вала счётчика передаётся устройству через кулачковое сцепление. Итоговое расстояние между фланцами счётчика и стрелочного индикатора после установки — 28 мм. Кабель с разъёмом подключается к внешнему отчётному устройству по таблице из раздела 4. Монтаж выполняйте при отключённом питании.
6. Сравнение датчиков для счётчиков ППО#
Таблица сравнивает ES-PPO1 с другими датчиками для счётчиков ППО при использовании с модулем EFL (EFL фиксирует каждую четверть периода цикла импульсов, поэтому точность выше шага импульса).
Счётчик ППО-25#
| Показатель | УСС Б25 | УСС Б70 | ДО10 | ES-PPO1 |
|---|---|---|---|---|
| Количество импульсов на литр | 35,71 | 100 | 47,62 | 71,4 |
| Величина одного импульса, мл | 28 | 10 | 21 | 14 |
| Точность при использовании EFL, мл | 7 | 2,5 | 5,25 | 3,5 |
Счётчик ППО-40#
| Показатель | УСС Б25 | УСС Б70 | ДО10 | ES-PPO1 |
|---|---|---|---|---|
| Количество импульсов на литр | 10 | 28 | 13,3 | 20 |
| Величина одного импульса, мл | 100 | 35,71 | 75,18 | 50 |
| Точность при использовании EFL, мл | 25 | 8,92 | 18,79 | 12,5 |
7. Параметры для контроллеров#
При использовании ES-PPO1 в параметрах контроллеров задаются следующие значения:
| Параметр | ППО-25 | ППО-40 |
|---|---|---|
| Количество импульсов на 40 литров (коэффициент А1 для EFR) | 2860 | 800 |
| Параметр 1 для EFD3 | 1400 | 500 |
| Параметр 2 для EFD3 | 0 | 1 |
8. Степень защиты#
9. Дополнительно по карточке товара#
По карточке товара на сайте:
- меньший люфт и более плавное вращение по сравнению с УСС;
- не нужно вносить изменения в счётчик, как при установке ДО10;
- разъёмное соединение с проводом, длина кабеля 1,5 м;
- простой монтаж, схожий с монтажом УСС;
- герметичность и стойкость к топливу, корпус из PETG;
- защита от переполюсовки питания и защита выходных сигналов;
- гарантия 24 месяца.
Карточка товара на сайте: Устройство считывания вращения ES-PPO1 (раздел «Комплектующие» → «Устройства снятия сигнала»).
