Версия ПО: Exzotron Server (сборка от 12.10.2026) · Проверено: 12.10.2026 · Ответственный компонент: вкладка «Топливо» наряда, расчёт заправок и сливов. Примеры — учебные данные ООО ДемоАгро; показания датчиков и расходы приведены для иллюстрации и не являются нормативами.
Статья отвечает на вопрос: какие показатели топлива и эффективности система действительно считает, что для этого нужно настроить и как их читать. Для каждого подтверждённого показателя приведён расчёт на реальном наряде.
1. Что считается, а что нет#
| Показатель | Считается? | Условие | Где смотреть |
|---|---|---|---|
| Заправка, л | да | датчик уровня топлива | операция «Заправка», колонка «Заправка, л», вкладка «Топливо» |
| Слив, л | да | датчик уровня топлива | красное число во второй строке колонки «Заправка, л», плитка «Слито», таблица «Заправки и сливы» |
| Уровень на начало и конец смены | да | датчик уровня | плитки вкладки «Топливо», график |
| Расход по баку, л | да | датчик уровня | вкладка «Топливо» (только автонаряды) |
| Расход на моточас, л/ч | да | датчик уровня + зажигание | вкладка «Топливо» (рядом — норма объекта, если задана) |
| Расход на гектар, л/га | да | датчик уровня + факт площади ≥ 0,05 га | вкладка «Топливо» |
| Моточасы, работа, холостой ход, пробег и переезды | да | зажигание, трек | журнал, карточка |
| Расход по бортовому компьютеру (CAN) и отклонение «бак − ДВС» | да, если у объекта настроен CAN-расход | CAN-датчик | вкладка «Топливо» |
| Нормативный расход (норма объекта на моточас, на 100 км) | хранится в свойствах объекта, на вкладке «Топливо» показывается рядом с расходом на моточас | задана норма | вкладка «Топливо», «Параметры учёта» |
| Плановое топливо по операции (объём × норма л/ед.) | да, в плане технологических операций | норма в операции | отчёт «План технологических операций» |
| Сопоставление фактического расхода с плановой нормой по операции | нет | — | в «Исполнении плана» показывается только «заправлено по нарядам» и «план топлива» |
| Расход отдельно на холостом ходу и в работе | нет (в наряде не выделяется) | — | — |
| Сводный факт л/га по полю, культуре, технике за период | нет | — | ведомость предложений по развитию |
| Вкладка «Топливо» у ручных нарядов | нет | — | только у автонарядов |
2. Что нужно настроить#

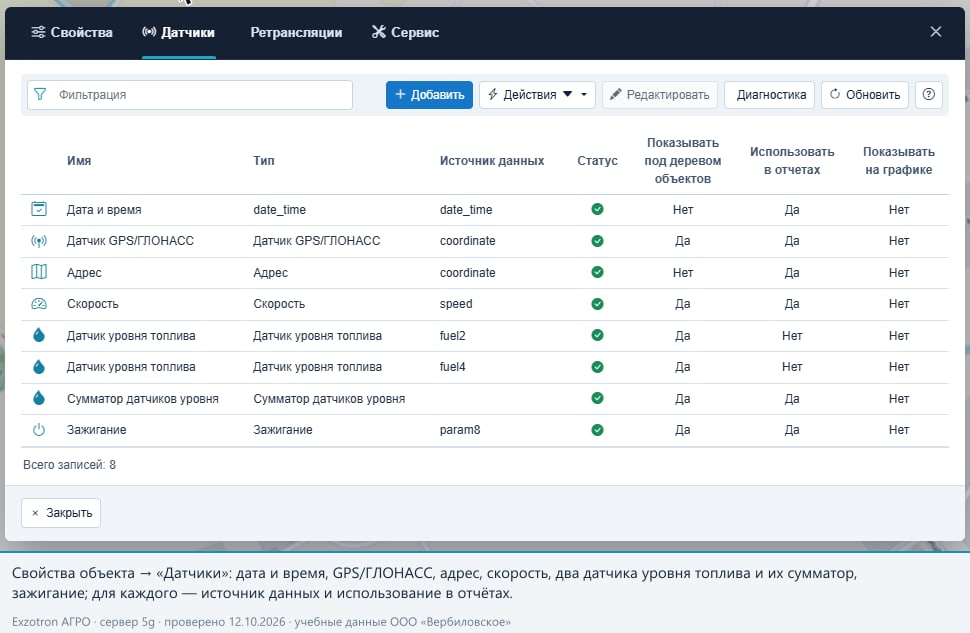

- Датчик уровня топлива на объекте: тип «Датчик уровня топлива» (или сумматор нескольких датчиков); включить признак «Использовать в отчётах»; корректная тарировка. Настройка — вкладка «Датчики» свойств объекта. Если датчиков несколько, система использует один — приоритет у сумматора.
- Датчик зажигания — для моточасов и разметки работы/холостого хода.

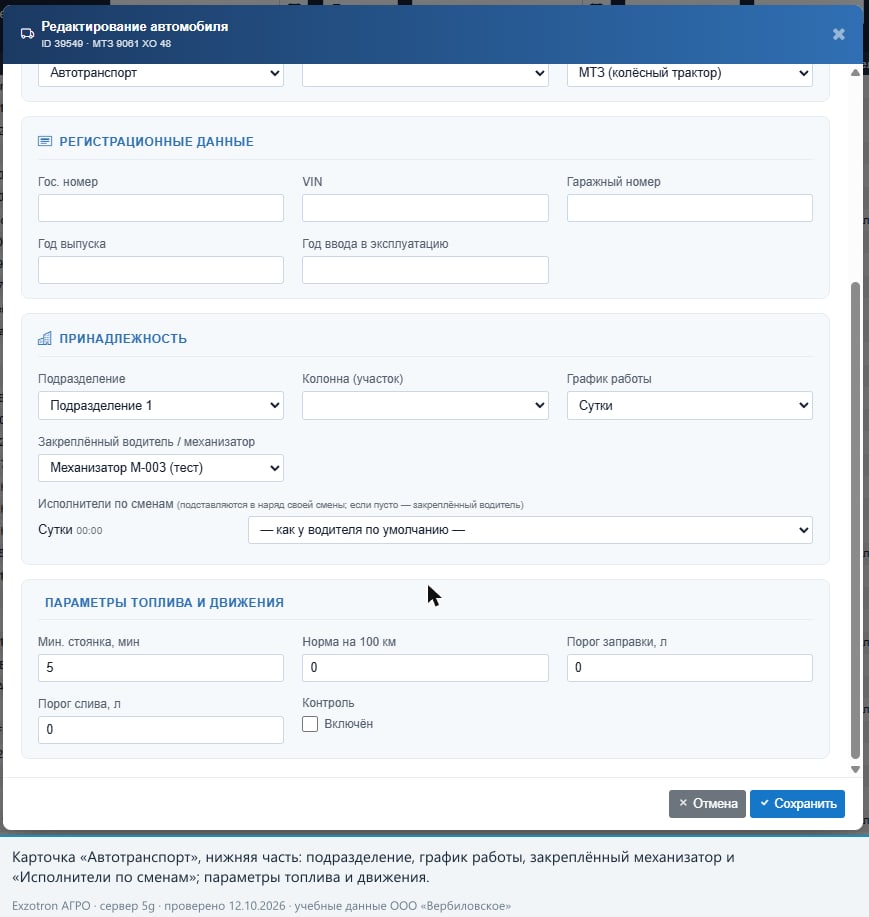

- Пороги (карточка «Автотранспорт», блок «Параметры топлива и движения»): порог заправки, л; порог слива, л; переключатель «Контроль»; норма на 100 км. Нормы расхода (на холостом ходу, на 100 км, на моточас, суточная норма работы) задаются в свойствах объекта, раздел «Параметры учёта».
- Точность. Колонка уровня топлива раньше хранила целые литры; с версии, содержащей миграцию 213, у новых датчиков значения дробные. Для уже существовавших датчиков расширение выполняется при ручном «Пересчитать» датчика; до этого заправки и расход могут быть округлены до целых литров.

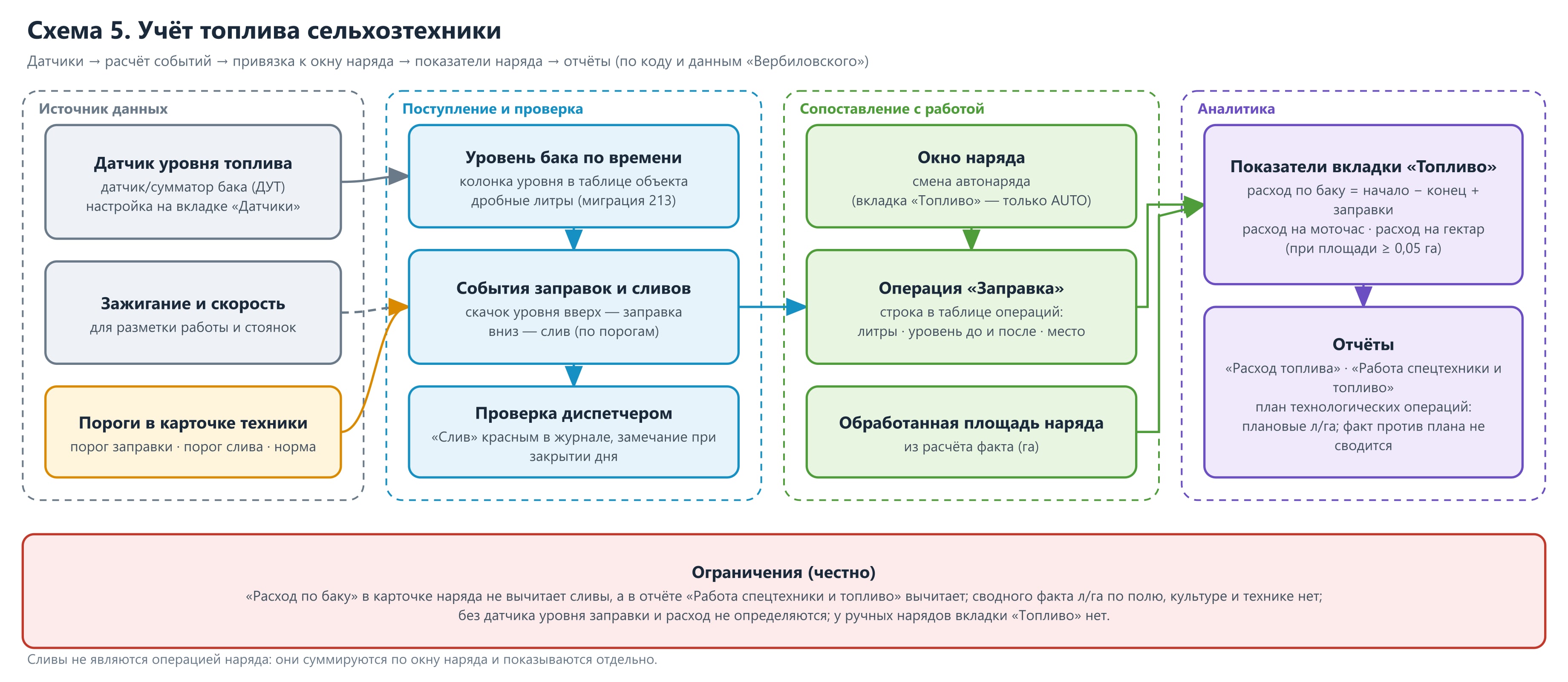

3. Путь данных#
Источник данных → поступление → проверка → сопоставление с работами → аналитика.
- Поступление. Прибор присылает показания датчика уровня; расчётный конвейер сохраняет уровень бака по времени и находит события: скачок уровня вверх — заправка, вниз — слив (по порогам из настроек).
- Проверка. События сохраняются; слив подсвечивается красным в журнале и даёт замечание «слив топлива N л (k раз) — проверьте расход» при закрытии дня.
- Сопоставление с работами. Заправки накладываются на отрезки смены и становятся операцией «Заправка» (литры, уровень до и после, место). Слив — не операция, он суммируется за период наряда и выводится отдельно.
- Аналитика. Плитки вкладки «Топливо», график уровня и отчёты.
4. Вкладка «Топливо»#
Где: карточка автонаряда → вкладка «Топливо».
Плитки и формулы.
| Плитка | Расчёт |
|---|---|
| Уровень на начало / на конец | показания датчика на границах окна смены |
| Заправлено, л | сумма заправок за окно |
| Слито, л | сумма сливов за окно (красным) |
| Расход по баку, л | уровень на начало − уровень на конец + заправлено (слив не вычитается) |
| Моточасы | время с работающим двигателем |
| Расход на моточас, л/ч | расход по баку ÷ моточасы (рядом — норма объекта, если задана) |
| Обработано, га | площадь факта наряда |
| Расход на гектар, л/га | расход по баку ÷ площадь (при площади не менее 0,05 га) |
| Пробег, км | путь по датчику пробега или координатам |
График — уровень по времени (можно наложить скорость, зажигание, показания датчика, расход по бортовому компьютеру), оси: время, пробег, моточасы. Таблица «Заправки и сливы»: время, событие, уровень до, объём, уровень после, выдано (по картам), отклонение, место.
5. Пример 1: обычный наряд (учебные данные)#

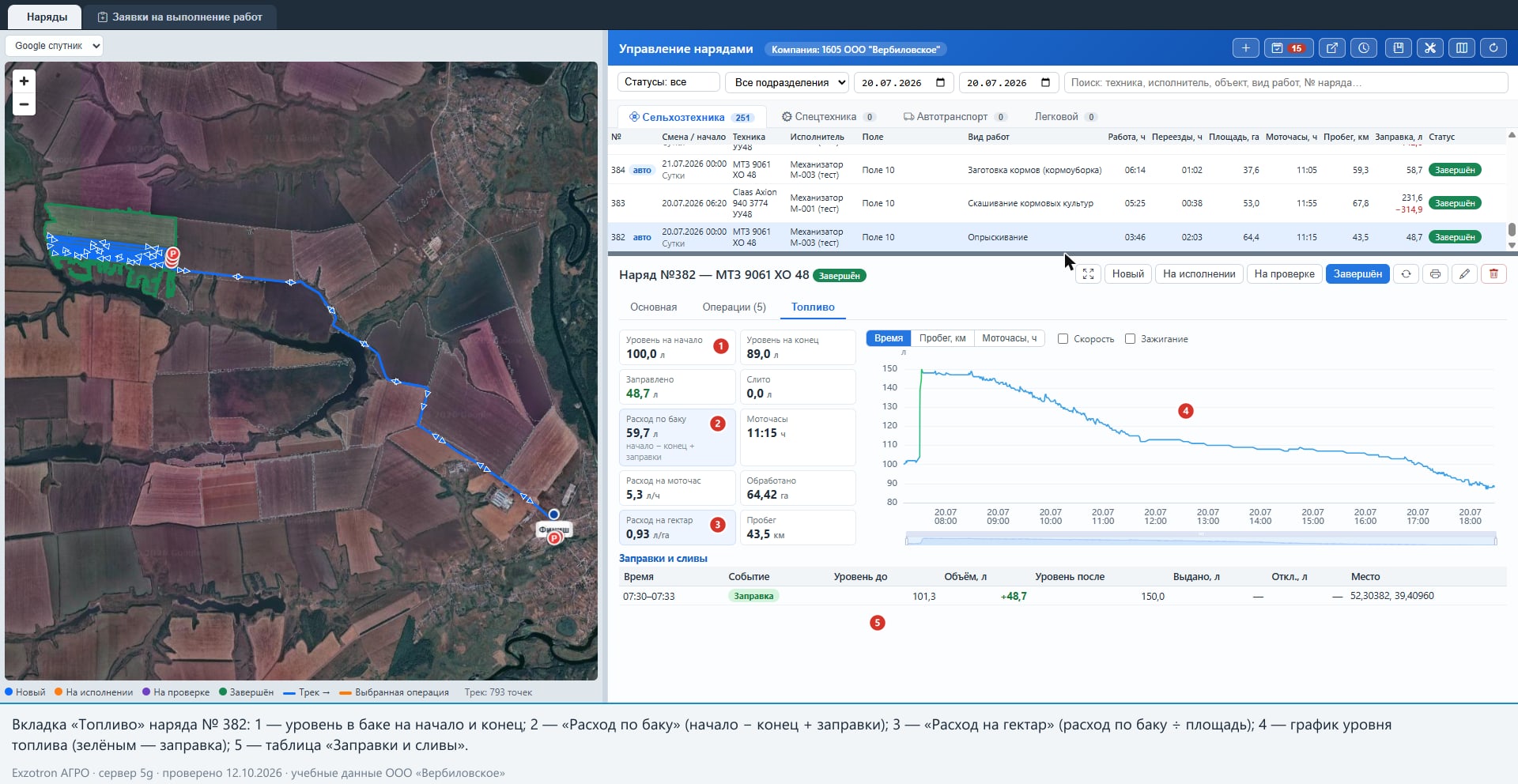

Автонаряд № 382 (МТЗ 9061, опрыскивание, 20.07.2026):
| Показатель | Значение | Проверка расчёта |
|---|---|---|
| Уровень на начало | 100,0 л | — |
| Уровень на конец | 89,0 л | — |
| Заправлено | 48,7 л | одна заправка 07:30–07:33, уровень 101,3 → 150,0 л |
| Слито | 0,0 л | — |
| Расход по баку | 59,7 л | 100,0 − 89,0 + 48,7 = 59,7 |
| Моточасы | 11 ч 15 мин | — |
| Расход на моточас | 5,3 л/ч | 59,7 / 11,25 ≈ 5,3 |
| Обработано | 64,42 га | см. статью о площади |
| Расход на гектар | 0,93 л/га | 59,7 / 64,42 ≈ 0,93 |
Рисунок прокручивается: покажите весь отчёт колесом мыши или полосой прокрутки.
6. Пример 2: наряд со сливами (учебные данные)#

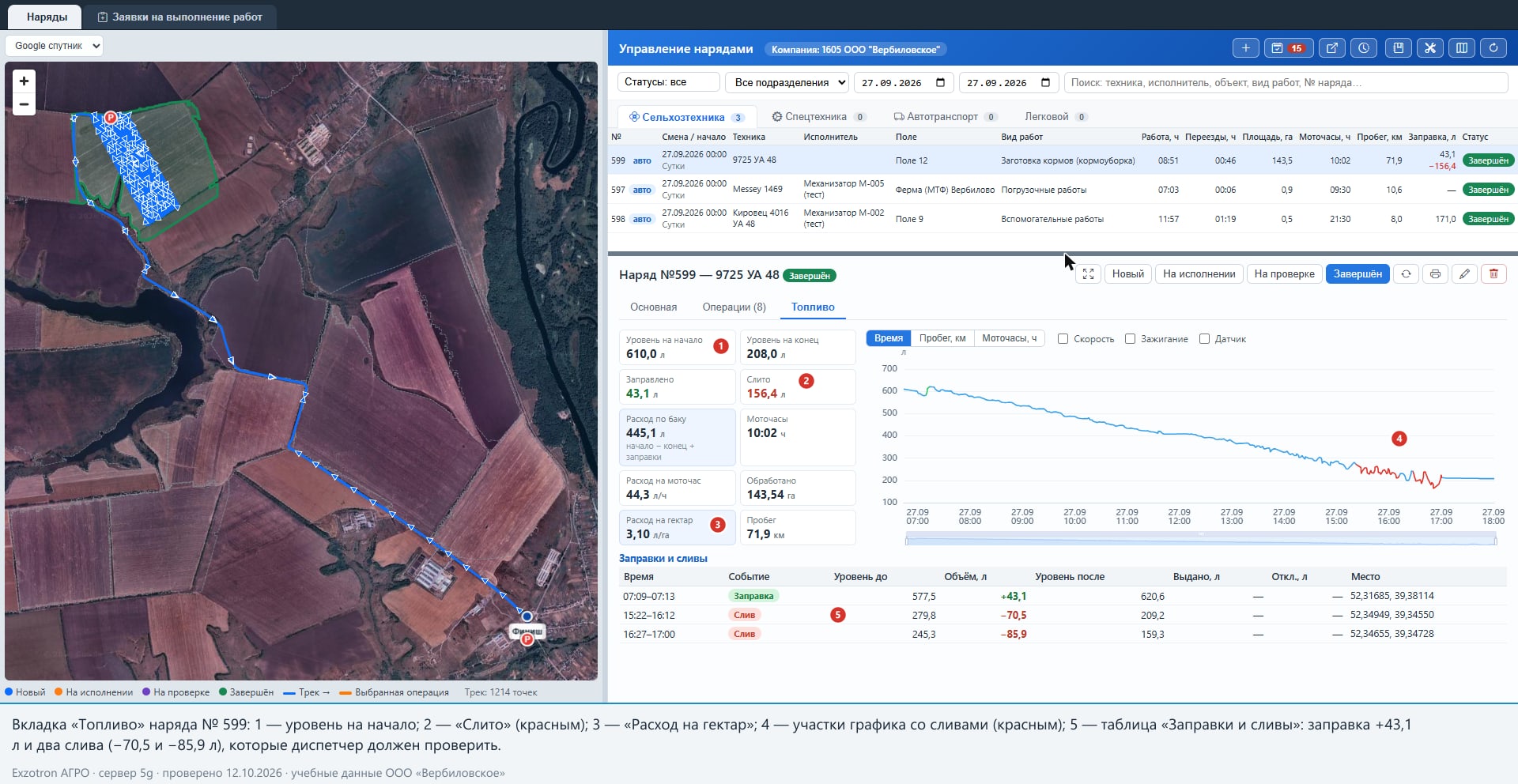

Автонаряд № 599 (трактор 9725, 27.09.2026). В этой смене система нашла две заправки-слива: по датчику уровня за время наряда слито 156,4 л (два события: −70,5 л и −85,9 л).
- В журнале в колонке «Заправка, л» — заправка 43,1 л и красным слив 156,4 л.
- При закрытии дня у наряда появится замечание «слив топлива по датчику уровня за время наряда — проверьте расход» — решение принимает диспетчер.
- Расход по баку = 610,0 − 208,0 + 43,1 = 445,1 л; на гектар (143,54 га) = 3,10 л/га. Слив при этом не вычтен, поэтому расход завышен; если слив подтверждён, фактический расход составил бы 445,1 − 156,4 = 288,7 л, то есть около 2,0 л/га. Отчёт «Работа спецтехники и топливо» слив вычитает, поэтому цифры в двух отчётах для смен со сливом различаются.
Рисунок прокручивается: покажите весь отчёт колесом мыши или полосой прокрутки.
В демонстрационных данных этот наряд помечен как учебный: вид работ «Опрыскивание» переименован в «Заготовку кормов» для показа отчёта «Исполнение плана»; топливные показатели при этом не менялись.
7. Как читать показатели (типовые выводы)#
- Расход на гектар заметно выше обычного для операции — проверьте ширину агрегата (занижена площадь), наличие сливов и неисправности датчика.
- Расход на моточас выше нормы объекта — обратите внимание на длительный холостой ход (двигатель работает, техника стоит).
- Отклонение «бак − ДВС» (если настроен CAN) — расхождение более max(2 л; 10 % расхода) подсвечивается; возможны слив, подмена датчика, сбой тарировки.
- Слив при закрытии дня — повод для разбирательства; решение «закрыть как есть» остаётся в сводке как «Требует проверки».
8. Отчёты по топливу в меню «Отчеты»#
| Отчёт | Что показывает | Примечания |
|---|---|---|
| Отчёт: Расход топлива | уровень, заправки, сливы, расход по объекту за период | общий отчёт платформы; доступ — администратор |
| Работа спецтехники и топливо | на одной оси времени: работа двигателя, механизма, движение, расход, заправки и сливы; итоги по сменам; л/моточас (полный и чистый) | только объекты с датчиком работы механизма; проверен на спецтехнике «Агротех»; на тракторах ДемоАгро не применялся |
| Отчёт эффективности эксплуатации | эффективность по пробегу и времени | общий отчёт платформы |
| Отчёт: План технологических операций | плановое топливо по культурам, видам работ, месяцам; л/га по плану | только плановые числа; на вкладке «Исполнение плана» — «заправлено по нарядам» и «план топлива» |
9. Ограничения#
- Если у техники нет датчика уровня топлива или он не настроен, заправок и расхода в наряде не будет — молча.
- Вкладка «Топливо», слив и «расход на гектар» строятся только у автонарядов; у ручных нарядов они не показываются.
- «Расход по баку» в карточке наряда не вычитает сливы.
- Фактический расход и л/га не сопоставляются с нормой технологической операции автоматически.
- Точность расхода зависит от тарировки датчика и качества данных; результаты нельзя считать нормативом без проверки на конкретной технике.
